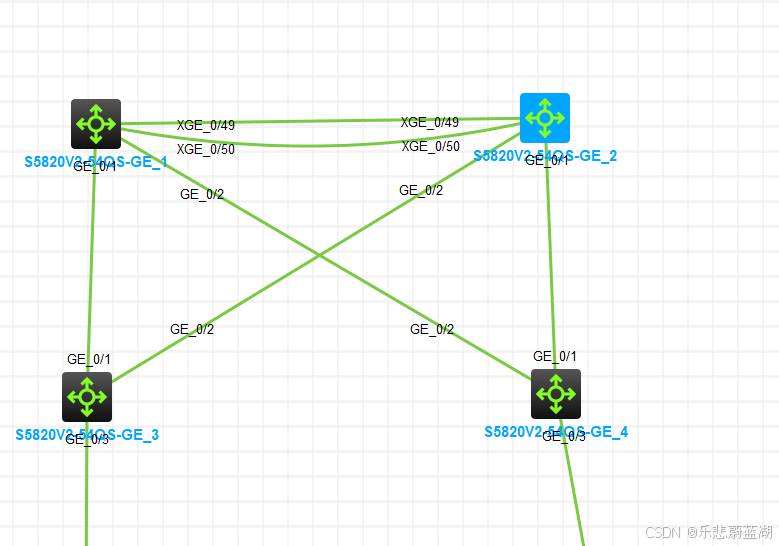

堆叠的配置

3.堆叠交换机配置

SW1:

#irf区域配置

[SW1]sysname SW1

[SW1]irf domain 10

#设置SW1成员1优先级为10

[SW1]irf member 1 priority 10

#关闭irf物理端口

[SW1]interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50

[SW1-if-range]shutdown

[SW1-if-range]quit

#创建irf端口：irf-port 1/1 ( member号/逻辑口编号)，然后加入irf物理端口

[SW1]irf-port 1/1

[SW1-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/49

[SW1-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/50

[SW1-irf-port1/1]quit

#开启irf下的物理端口，然后保存配置

[SW1]interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50

[SW1-if-range]undo shutdown

[SW1-if-range]quit

[SW1]save

#激活irf端口下的配置
[SW1]irf-port-configuration active

SW2：

#irf区域配置

[sw2]sysname SW2

[SW2]irf domain 10

#设置member成员编号（irf内两台设备成员编号不能一致）

[SW2]irf member 1 renumber 2
#重启

[SW2]quit
<SW2>reboot

#关闭irf物理端口

<SW2>sys

[SW2]interface range Ten-GigabitEthernet 2/09 to Ten-GigabitEthernet 2/0/50
[SW2-if-range]shutdown
[SW2-if-range]quit

#创建irf端口irf-port 2/2 ( member号/逻辑口编号，逻辑口编号两台设备之间只能选1或者2，不能同时1或者同时2)，然后加入irf物理端口

[SW2]irf-port 2/2
[SW2-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/49
[SW2-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/50

#开启irf物理端口，保存配置

[SW2]interface range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/50
[SW2-if-range]undo shutdown

[SW2-if-range]quit

[SW2]save

#激活irf端口下的配置

[SW2]irf-port-configuration active

此时SW2会自动重启并加入irf，查看irf：

·     如果编号前带“*”，表示该设备是主设备

·     如果编号前带“+”，表示该设备是用户当前登录的、正在操作的设备
