两台交换机S5720通过堆叠线进行堆叠，并设置虚拟管理IP地址为172.30.5.1；

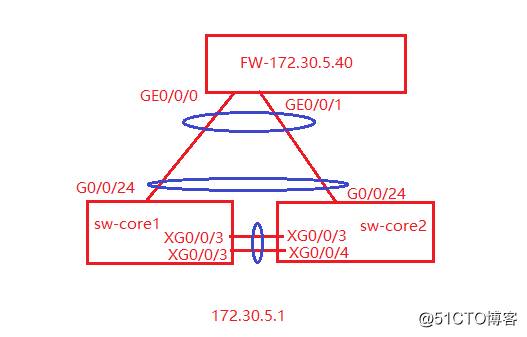

与防火墙USG6305E进行互联,，防火墙IP地址：172.30.5.40，如下图所示：

防火墙的GE0/0/0 与 GE0/0/1 聚合为access口，与两台交换机的G0/0/24口互联。

防火墙配置如下：

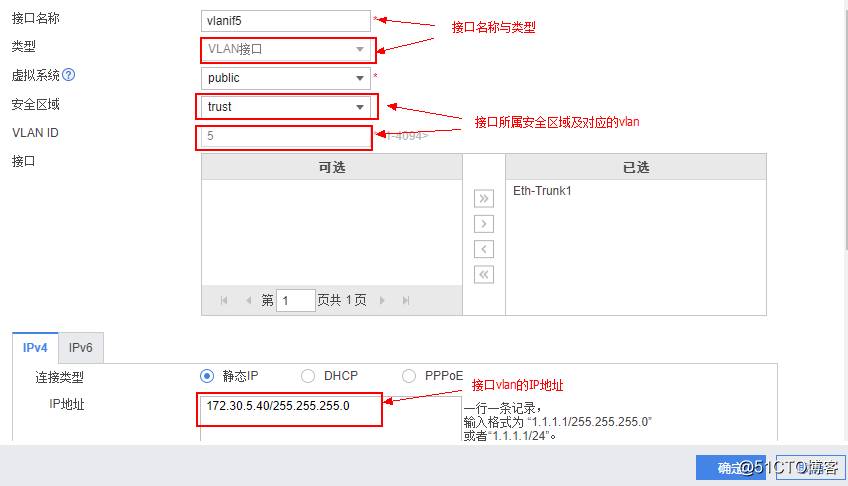

设置 vlanif 5 的接口类型及IP地址：

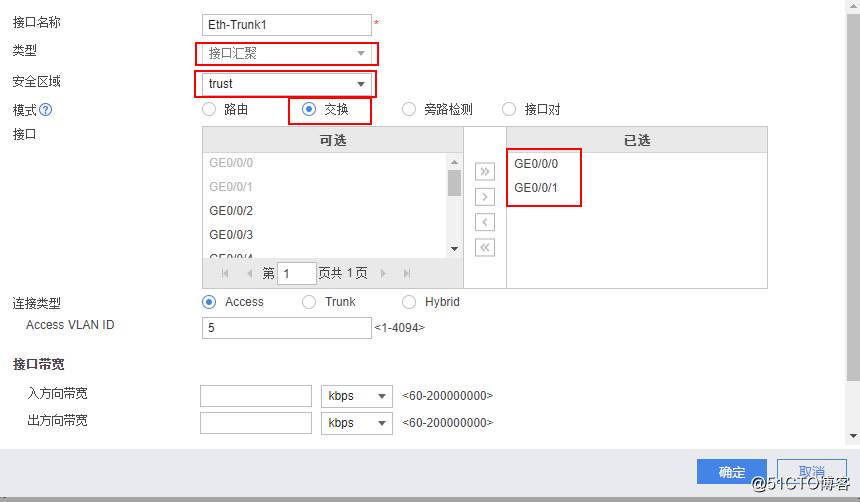

端口GE0/0/0 以及 GE0/0/1 加入到vlanif5 的接口，并设置为交换模式：

交换机堆叠配置：

[sw-core1]interface stack-port 0/1

[sw-core1-stack-port0/1]port interface xgigabitethernet 0/0/3 enable

[sw-core1-stack-port0/1]quit

[sw-core1]interface stack-port 0/2

[sw-core1-stack-port0/2]port interface xgigabitethernet 0/0/4 enable

[sw-core1-stack-port0/2]quit

[sw-core1]stack slot 0 priority 200

[sw-core2]interface stack-port 0/1

[sw-core2-stack-port0/1]port interface xgigabitethernet 0/0/3 enable

[sw-core2-stack-port0/1]quit

[sw-core2]interface stack-port 0/2

[sw-core2-stack-port0/2]port interface xgigabitethernet 0/0/4 enable

[sw-core2-stack-port0/2]quit

[sw-core2]stack slot 0 renumber 1

保存后重启交换(先重启sw-core1，再重启sw-core2)

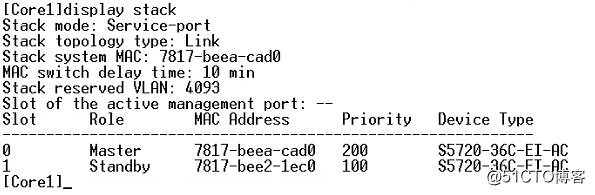

查看堆叠状态：

[sw-core1]display stack

交换机与防火墙互联

[sw-core1]int eth-trunk 1

[sw-core1-Eth-trunk1]port link-type access

[sw-core1-Eth-trunk1]port default vlan 5

[sw-core1-Eth-trunk1]description conn_fw-5.40-GE0/0/1-0/0/2

[sw-core1]interface g0/0/24

[sw-core1-gigabitEthernet0/0/24]eth-trunk 1

[sw-core1-gigabitEthernet0/0/24]description conn_fw-5.40-GE0/0/0

[sw-core1-gigabitEthernet0/0/24]quit

[sw-core1]interface g1/0/24

[sw-core1-gigabitEthernet1/0/24]eth-trunk 1

[sw-core1-gigabitEthernet1/0/24]description conn_fw-5.40-GE0/0/1

[sw-core1-gigabitEthernet1/0/24]quit

配置路由

[sw-core1]ip route-static 0.0.0.0 0.0.0.0 17.30.5.40
