H3C交换机堆叠配置（四台交换机配置堆叠）

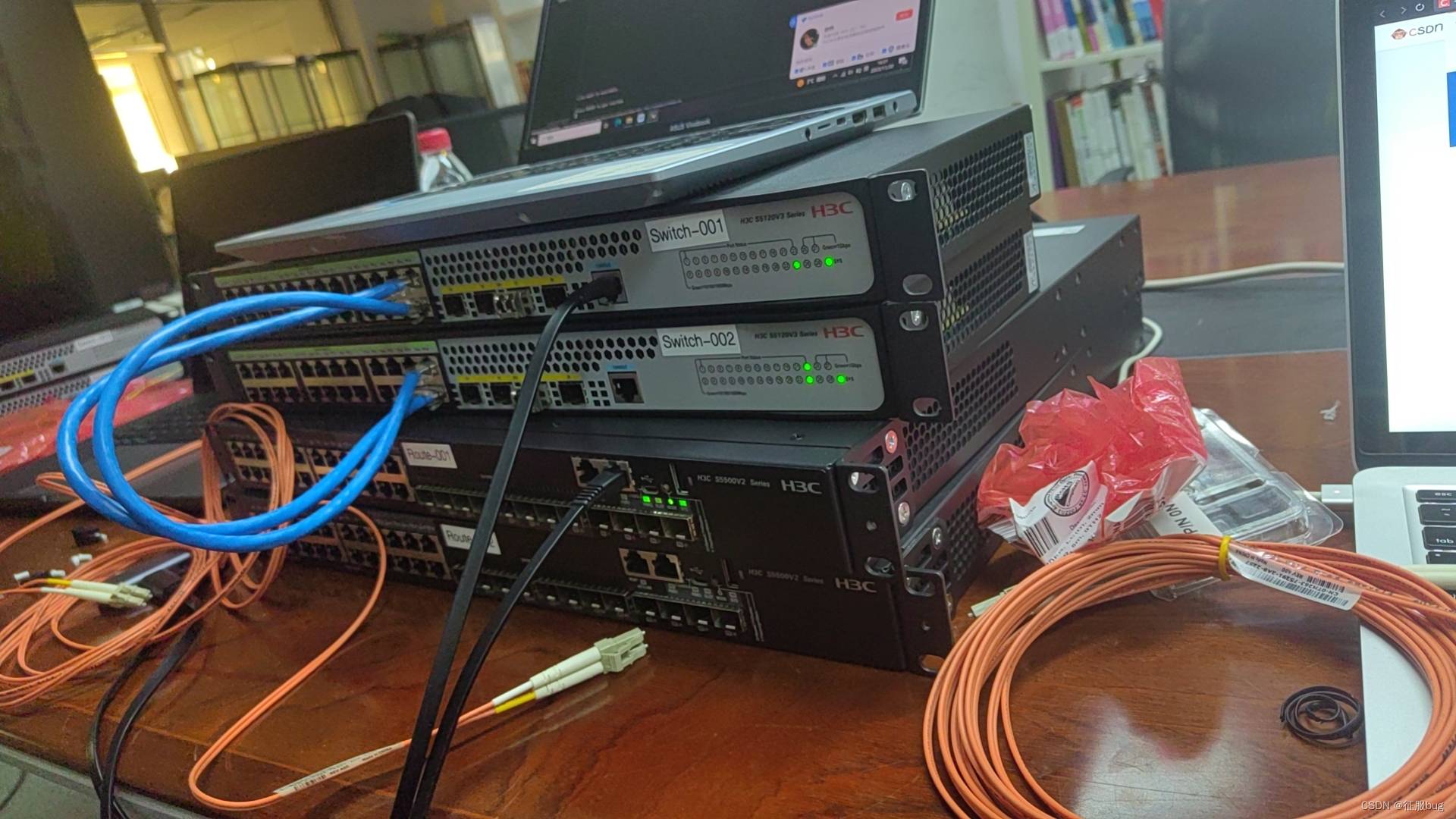

        最近需要扩大公司新项目环境，新买够了，四台二层交换机和两台三层交换机，二层交换机型号为H3C S5120，三层交换机为H3C S5500，因为项目有关于国家项目，必须使用国产网络设备，现在需要对四台交换机做两组堆叠，但是我们尝试使用四台交换机进行做堆叠结果也是成功，没有什么问题，但是配置有一些差异，需要对堆叠逻辑端口进行理解。

        IRF（ Intelligent Resilient Framework，智能弹性架构）是 H3C 自主研发的软件虚拟化技术。它的核心思想是将多台设备通过 IRF 物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式设备”。使用这种虚拟化技术可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。为了便于描述，这个“虚拟设备”也称为 IRF。所以，本文中的 IRF 有两层意思，一个是指 IRF 技术，一个是指 IRF 设备。

IRF 主要具有以下优点：

1. 简化管理： IRF 形成之后，用户通过任意成员设备的任意端口都可以登录 IRF 系统，对 IRF内所有成员设备进行统一管理。
2. 高可靠性：IRF 的高可靠性体现在多个方面，例如： IRF 由多台成员设备组成， Master 设备负责 IRF 的运行、管理和维护， Slave 设备在作为备份的同时也可以处理业务。一旦 Master 设备故障，系统会迅速自动选举新的 Master，以保证业务中断，从而实现了设备的 1:N 备份；此外，成员设备之间的 IRF 链路支持聚合功能， IRF 和上、下层设备之间的物理链路也支持聚合功能，多条链路之间可以互为备份也可以进行负载分担，从而进一步提高了 IRF 的可靠性。
3. 强大的网络扩展能力：通过增加成员设备，可以轻松自如的扩展 IRF 的端口数、带宽。因为各成员设备都有 CPU，能够独立处理协议报文、进行报文转发，所以 IRF 还能够轻松自如的扩展处理能力。

两台配置堆叠流程

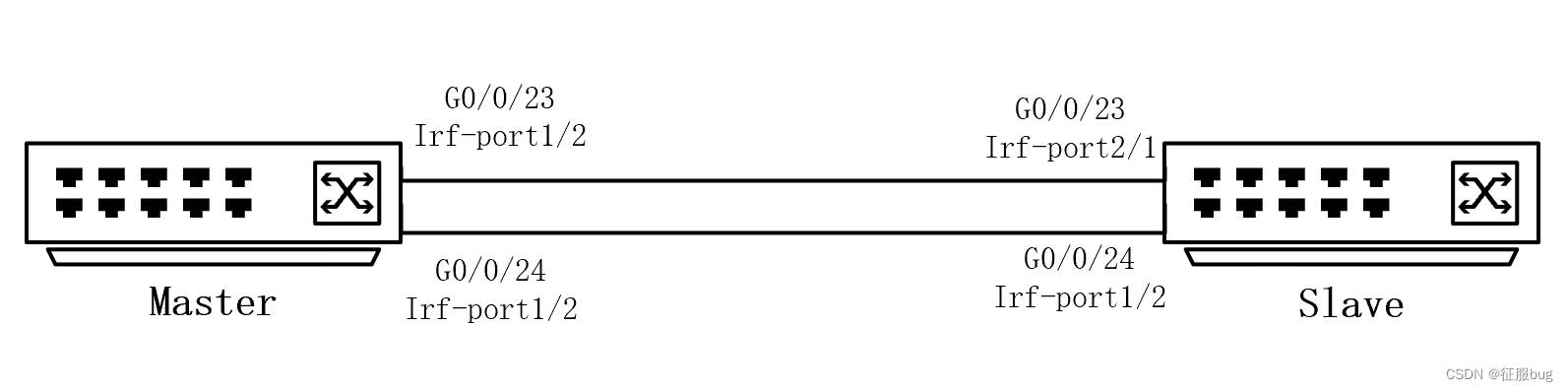

        两台二层交换机堆叠网络拓扑图

1. master配置

        1.设置端口号，因为堆叠是将两台交换机逻辑上变成一台交换机需要将交换机设置不同的端口 号如G0/0/1，G1/0/1,他们就是两台交换机同一位置的端口号，
