IRF-交换机堆叠

交换机堆叠（irf）

1）核心思想将多台设备通过通过IRF物理端口连接在一起，通过虚拟化技术将多台设备虚拟为一台设备

2）优点：简化管理，强大的网络扩展能力，高可靠性

3）角色：Master(负责管理整个IRF）
Slave（作为Master的备份设备运行）

4）成员编号（Member ID)

取值范围为1~4，是用来标识和管理唯一的成员设备，设备加入IRF后，接口编号会变成四维。

5）IRF端口

专用于IRF的逻辑接口，分为IRF-Port1和IRF-Port2 需要和物理端口（光口/电口）绑定后才能生效，一个IRF端口可与一个或多个物理端口绑定

IRF工作原理

1）物理连接，只有绑定了的物理端口才能与绑定了的物理端口相连，通常使用环路连接（链路冗余）

2）拓扑收集，每个成员设备和邻居成员设备通过IRF Hello 报文来收集整个IRF的拓扑信息（IRF端口连接关系，成员设备编号，成员设备优先级，成员设备的桥MAC）

3）角色选举，
当前Master优先（IRF系统形成时，所有加入的设备都认为自己是Master)

1. 1. 成员优先级大的优先
   2. 系统运行时间长的优先
   3. 成员编号小的优先

4）IRF的管理和维护，所有成员设备都由Master统一管理，

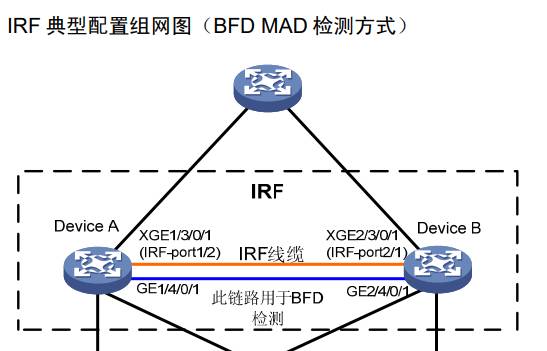

多IRF冲突检测（MAD功能）

1.分裂检测

2.冲突处理

1. 1. 优先比较IRF中的成员设备数量，数量多的继续工作，数量少的迁移到禁用状态；
   2. 如果数量相同，则比较主设备成员编号，编号小的继续工作

3.故障恢复

a.链路故障的，修复链路

b.处于 Recovery 状态的irf出现了故障，则修复两者

c.处于Active状态的IRF故障，则先启用Recovery状态的IRF，让它接替工作后再修复，减少业务受到的影响

IRF配置

1）配置方式

预配置方式（配置IRF端口，成员编号，成员优先级，建立IRF系统时使用，优先用该方式）

非预配置方式（配置成员编号后，切换到IRF模式，再配置其他参数更改IRF配置时使用）

2）配置准备

成员设备acl ipv6,acl mode,vpn popgo（BGP-IPv6单播地址族下的标签分配方式为每路由每标签）,用户迁移功能都要一致

3）配置IRF模式

切换运行模式，设备会自动重启

必须先配置成员编号才能执行classis convert mode irf 命令切换模式

IRF配置命令

预配置（在独立模式下，先配置好成员编号，优先级，端口，然后在切换到IRF模式）

[Sysname] system-view

[Sysname] irf member 1 #设置成员编号为1

[Sysname] irf priority 32 #优先级（1-32），缺省下默认为1

#关闭
