下午好，我的网工朋友。
不知道你有没有遇到过这样的事儿：设备运行得好好的，突然间网络就卡成PPT了，检查一看，原来是交换机间的链路出了幺蛾子。
这种情况，多半是因为咱们的设备没有配置得当，特别是没有利用好交换机的堆叠技术。
堆叠就像是给网络设备来了个“双剑合璧”，让它们能够更紧密地配合，提升整个网络的稳定性和效率。
今天就来讲讲华为交换机堆叠技术，从如何使用堆叠卡，到堆叠线缆的连接方式，再到一些实用的配置步骤，统统给你搞清楚，不管你是新手小白还是老司机都能有所收获。
今日文章阅读福利：《 华为交换机-典型配置案例》
如果你想进一步了解堆叠技术，又或是在在寻找园区网络配置或者交换机特性的实用指南，这份资料绝对值得一看！
私信我，发送暗号“华为配置”，即可获取此份优质资源。
01 口字型拓扑+MSTP方案：

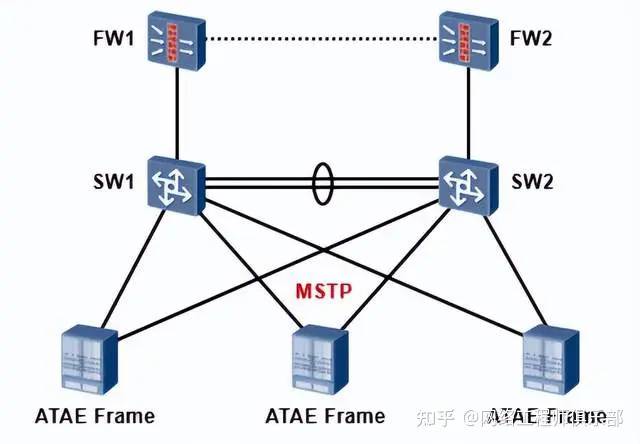

在电信软件的数据网络中，两台核心交换机与ATAE的两块交换板构成口字型拓扑并搭配MSTP协议防止二层环路，这是一个比较成熟的组网方案，也是一个比较常规的方案（如上图所示）。

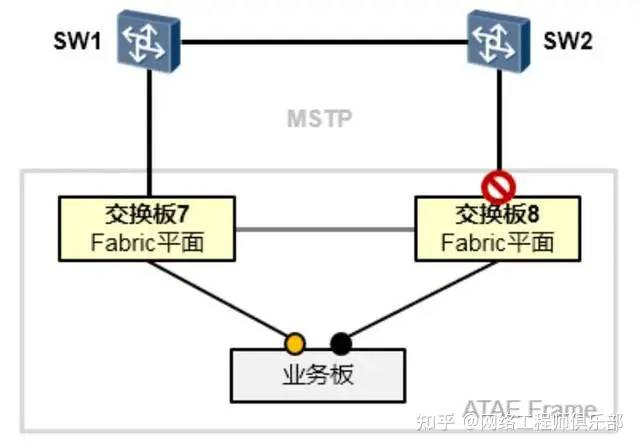

在这个方案中，两台核心交换机及ATAE的交换板均需开启MSTP，并做相应的配置。通常情况下，我们会将核心交换机SW1配置为MSTP的主根交换机（Primary Root Switch），将SW2配置为次根交换机（Secondary Root Switch），同时将ATAE2.0的8号交换板连接到SW2的上行接口的MSTP Cost调大，使得该接口被MSTP阻塞（Block），形象化一点的理解请见下图。
MSTP协议解决了网络中的二层环路问题，但是在这个解决方案中也存在诸多短板：
1) 随着ATAE框数增加，MSTP的收敛速度、可靠性、稳定性将会受到影响。
2) 现网中不止一次出现过因MSTP协议异常从而引发环路的故障，影响程度及范围较大。
3) 日常维护、故障诊断对于技术人员的技能要求高，导致故障和问题的定位速度慢。
4) 在这个解决方案中，备份链路处于阻塞状态，无法承载业务数据，网络资源利用率低。
各种问题，使得这个组网方案并不适合“云化大二层组网”的场景。
02 倒U型拓扑+AND工具方案：

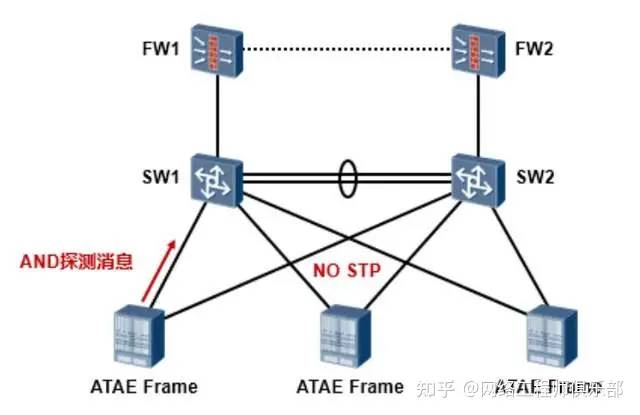

另一种组网方案是“倒U型拓扑+AND工具”方案。这种组网方案中，MSTP不再是必须的防环协议，因为网络中的二层环路已经被彻底切断了。@网络工程师俱乐部
该方案的关键点在于，ATAE的两个交换板之间的内部互联接口被手工Shutdown，如此一来，两台核心交换机与ATAE的两个交换板就构成了一个类似“倒U型”的拓扑，而这个拓扑是不存在二层环路的，因此MSTP也就无需再开启。

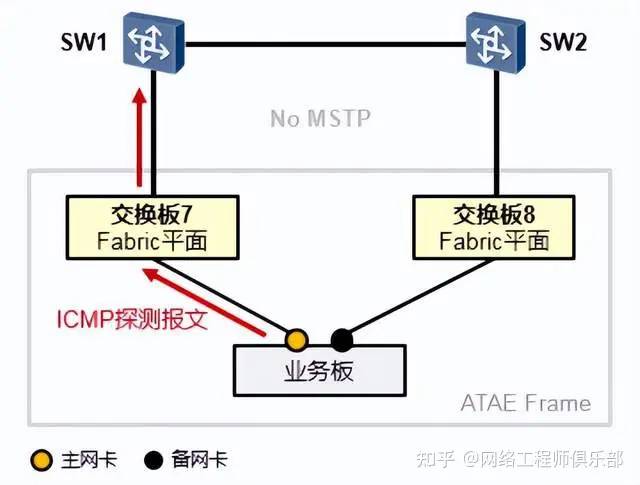

另外，为了保证ATAE业务板主备网卡的冗余性、实现网卡的热备，还需要在业务板上运行AND工具。AND工具会周期性地从主网卡发送探测数据以便监测其与网关（例如核心交换机）之间的网络连通性，一旦发现到网关不可达，则触发主备网卡切换。针对这种组网方案的形象解析，请见下图：
使用这种组网方案时，我们在核心交换机以及ATAE交换板上所要做的配置就更少了，因为网络已经从物理上将环路打破，所以MSTP协议不再是必须的了，这部分配置即可省略。同时也可规避由MSTP协议自身问题而引发的网络环路等相关故障。
在该方案中，网络的冗余性依赖于AND工具的使用，当然，不同产品对AND工具的切换时间是存在差异化的要求的，因此关于AND工具的部署，以及各项检测参数的配置还需格外谨慎。
值得一提的是，这种方案也存在着一定的短板：
1) AND组网对于部分故障点，故障收敛速度大概在10秒以上，后续可以优化提升，但优化空间有限。
2) AND工具不支持VMware云平台，如遇到这类平台的云化组网的场景时，则必须采用其它组网方式。
3) 和STP一样，冗余链路利用率低的问题没有完全解决，在网络正常时，备份核心交换机及其连接ATAE交换板的这一侧链路都无法承载业务流量。
4) 因为AND工具采用了ICMP协议检测链路的状况，随着组网规模扩大，对于网关设备（如交换机）压力会越来越大。在实际部署时，AND工具的相关配置参数需视情况做优化及调整，另外，核心交换机上也需要做一些相应的优化配置，以防止被大量的探测报文访问从而导致CPU利用率飙高。@网络工程师俱乐部
AND组网虽然物理上规避了环路，但仍然存在一些缺点，所以从长远看AND技术在组网上只能作为一个过渡技术、备选方案。
03 堆叠/集群方案
堆叠（iStack）/集群（CSS）的技术使得多台物理设备能够协同工作，从而形成逻辑上的一台设备，这项技术将大大简化我们的网络逻辑架构、网络配置和设备管理。
例如两台原本独立工作的核心交换机在部署了堆叠/集群技术之后，可以形成逻辑上的一台设备，相当于一台交换机，另外ATAE3.0也支持交换板卡的堆叠，两块交换板卡也可以形成逻辑上的一台交换机。

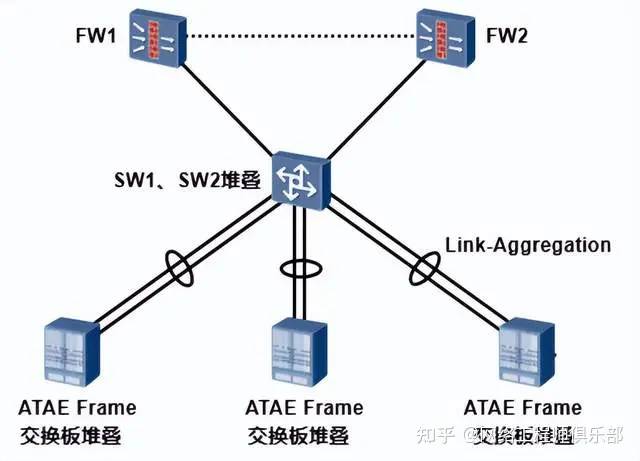

因此在该解决方案中，通过将两台核心交换机进行堆叠/集群，同时ATAE的两个交换板也进行堆叠，并且用链路聚合技术（Eth-trunk）将设备之间的多条连线进行捆绑，这就是堆叠/集群组网方案。

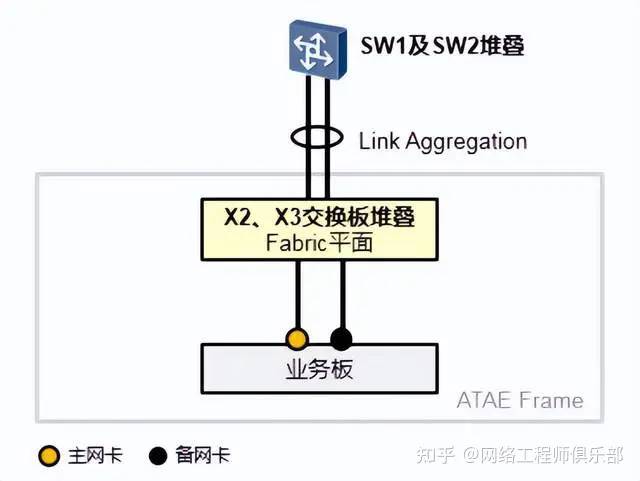

堆叠/集群组网中不存在二层环路，从而杜绝STP协议的使用，同时可以解决AND工具收敛速度慢、不支持VMware等问题。所以堆叠技术方案是目前云化大二层组网中的首选技术方案。更形象的理解如下：
关于堆叠/集群技术的应用，有一些问题需要关注：
1) 交换机支持堆叠/集群的硬件成本因素。
2) ATAE2.0不支持堆叠/集群。
3) 产品组网方案有较大变化，相应会有一系列的其它方面的影响。

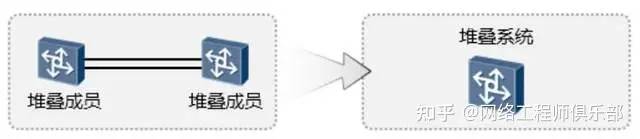

iStack（Intelligent Stack）堆叠是指将多台支持堆叠特性的交换机设备组合在一起，形成逻辑上的一台设备的技术。iStack是一种虚拟化技术，在不改变网络物理拓扑连接结构条件下，将网络同一层的多台设备虚拟化成单台逻辑设备，达到简化网络结构、简化网络协议部署、提高网络可靠性和可管理性的目的。iStack堆叠针对盒式交换机以及ATAE交换板。
01 堆叠系统的角色
● 主交换机（Master Switch）：
负责管理整个堆叠。堆叠中只有一台主交换机。
● 备交换机（Standby Switch）：
主交换机的备份交换机。堆叠中只有一台备交换机。
● 从交换机（Slave Switch）：
除主交换机外，堆叠中所有交换机都是从交换机，其中备交换机同时承担备和从交换机两种角色。
02 堆叠ID及优先级<
