IRF(堆叠配置)
IRF（IntelligentResilientFramework，智能弹性架构）是H3C自主研发的软件虚拟化堆叠技术。它的核心思想是将多台设备通过IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式设备”。使用这种虚拟化技术可以实现多台设备的协同工作、统一管理和不间断维护。

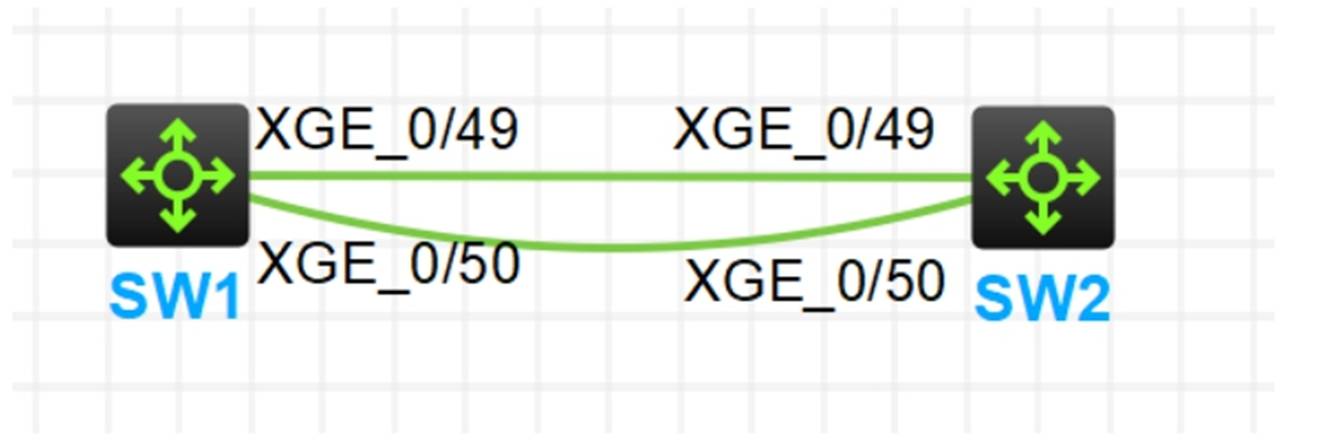

本拓扑用HCL模拟器搭建。
IRF（堆叠）可单线或双线（三台设备以上可以环形做IRF）连接配置，为防止线路故障导致设备分裂，一般建议采取双线（或者环线）连接做IRF（可用堆叠线或者普通光纤线作堆叠）。
把两台物理设备通过IRF配置成一台逻辑设备，以实现设备的整合冗余。
配置思路如下：
1.配置两台交换机的IRF成员序号及优先级
2.配置两台交换机的IRF接口及对应的物理口（需要注意两台交换机的逻辑IRF口跟连接传统的物理堆叠口一样，需要交叉收尾互联，因此如果配置1/1和2/1就无法正常协商堆叠，需要配置1/1与2/2或者1/2与2/1）
3.启用IRF并接线
IRF****配置
配置以双线连接为例，注意配置步骤不能颠倒。
SW1配置：
//将设备优先级调整为32（1-32），确保该设备被选举为Master（主设备），若不需要指定主设备，此步骤可以略过
[SW1]irfmember 1 priority 32
//关闭要加入的IRF的物理端口
[SW1]interface Ten-G1/0/49
[SW1-Ten-GigabitEthernet1/0/49]shutdown
[SW1]interface Ten-G1/0/50
[SW1-Ten-GigabitEthernet1/0/50]shutdown
//创建IRF逻辑虚接口（设备号默认为1，端口号为2），把相连物理接口加入IRF[SW1]irf-port1/2
[SW1-irf-port1/2]portgroupinterfaceTen-GigabitEthernet1/0/49
[SW1-irf-port1/2]portgroupinterfaceTen-GigabitEthernet1/0/50
//重新打开物理端口
[SW1-Ten-GigabitEthernet1/0/49]undo shutdown
[SW1-Ten-GigabitEthernet1/0/50]undo shutdown
//激活IRF设置并保存配置
[SW1]irf-port-configuration active
[SW1]save f
SW2配置
//更改默认的设备号1为2并重启
[SW2]irf member 1 renumber 2
reboot
//关闭要加入的IRF的物理端口
[SW2]interface Ten-G2/0/49
[SW2-Ten-GigabitEthernet2/0/49]shutdown
[SW2]interface Ten-G2/0/50
[SW2-Ten-GigabitEthernet2/0/50]shutdown
//创建IRF逻辑虚接口（设备号为2，端口号为1），把相连物理接口加入IRF
[SW2]irf-port 2/1
[SW2-irf-port2/1] port group interface Ten-GigabitEthernet 2/0/49
[SW2-irf-port2/1] port group interface Ten-GigabitEthernet 2/0/50
//重新打开物理端口，保存配置
[SW2-Ten-GigabitEthernet2/0/49]undo shutdown
[SW2-Ten-GigabitEthernet2/0/50]undo shutdown
[SW2]save f
//激活IRF设置，激活配置后，slave设备会自动重启
[SW2]irf-port-configuration active

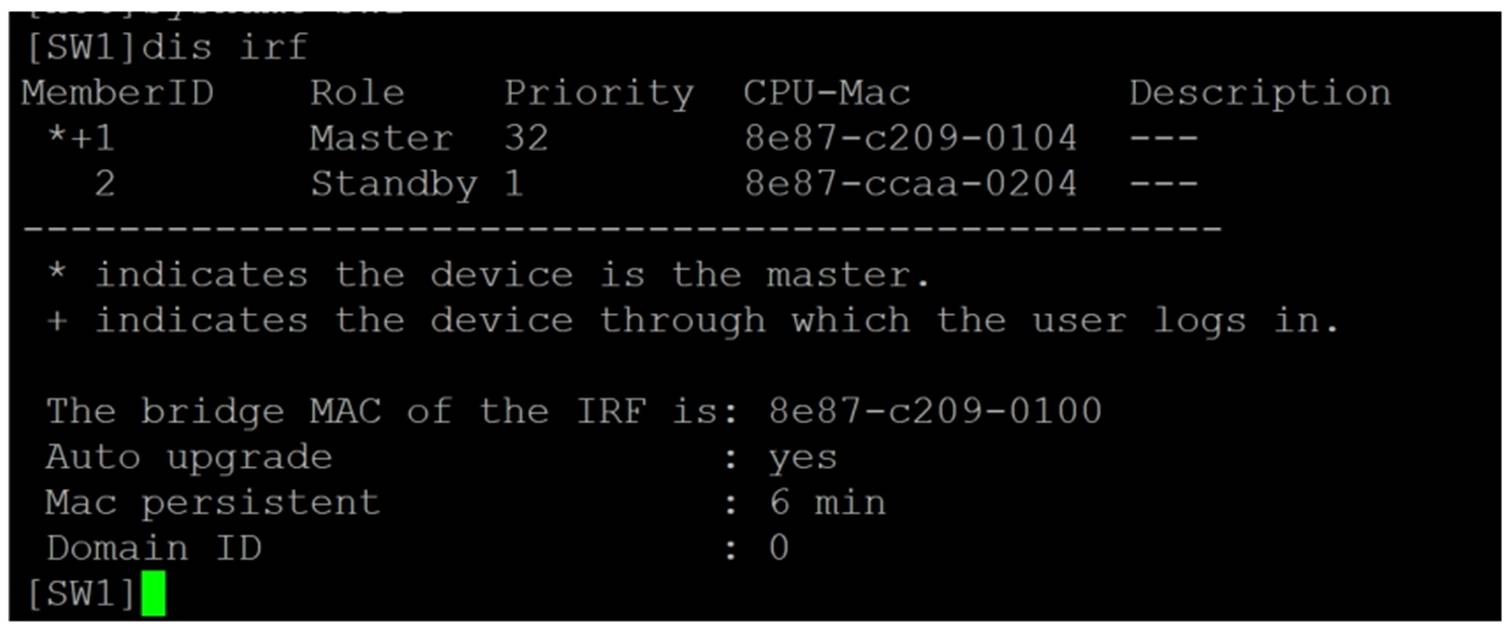

查看SW1和SW2配置

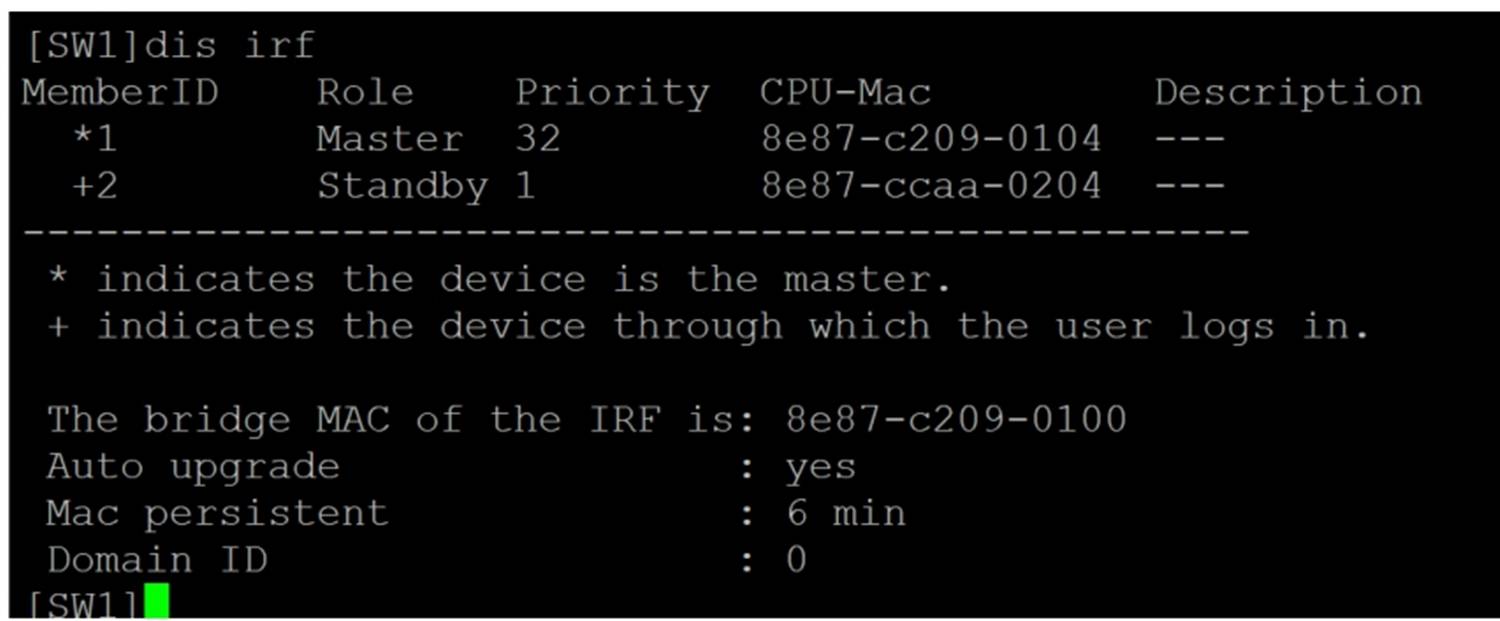

sw1

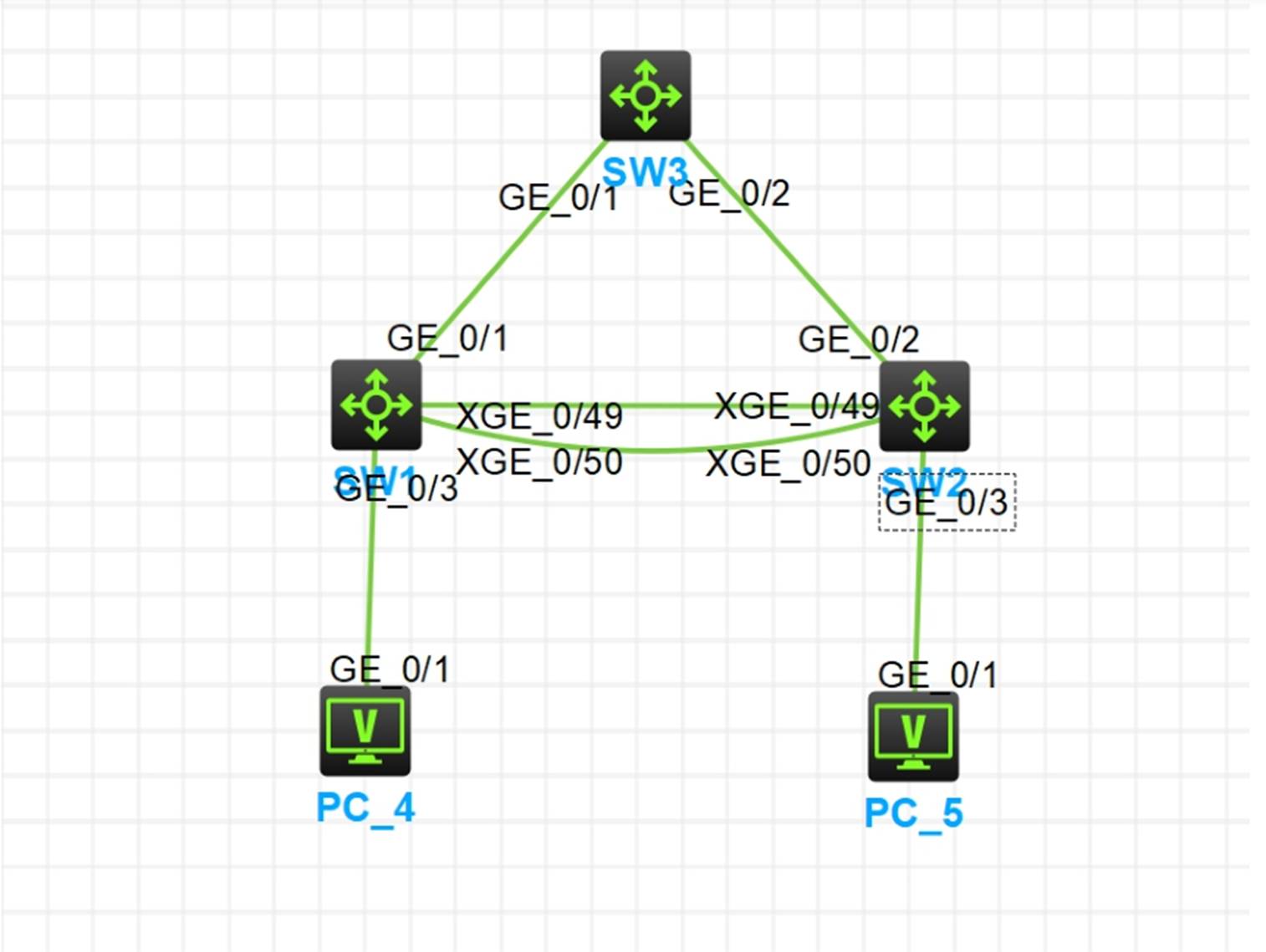

LACPMAD检测配置实验
为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。
