项目十一使用锐捷交换机连接锐捷SDN RG-ONC

南京泽同信息 2025-11-19 23:18:14 网络设备调试 40 ℃ 0 评论

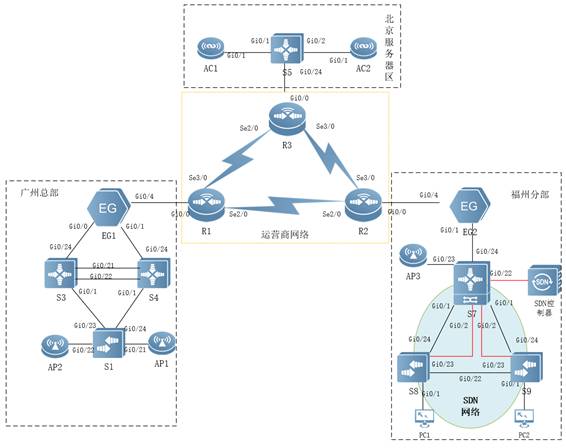

项目参考2023年全国职业院校技能大赛GZ073网络系统管理赛项赛题第1套模块A：网络构建（六）SDN网络配置中SDN网络

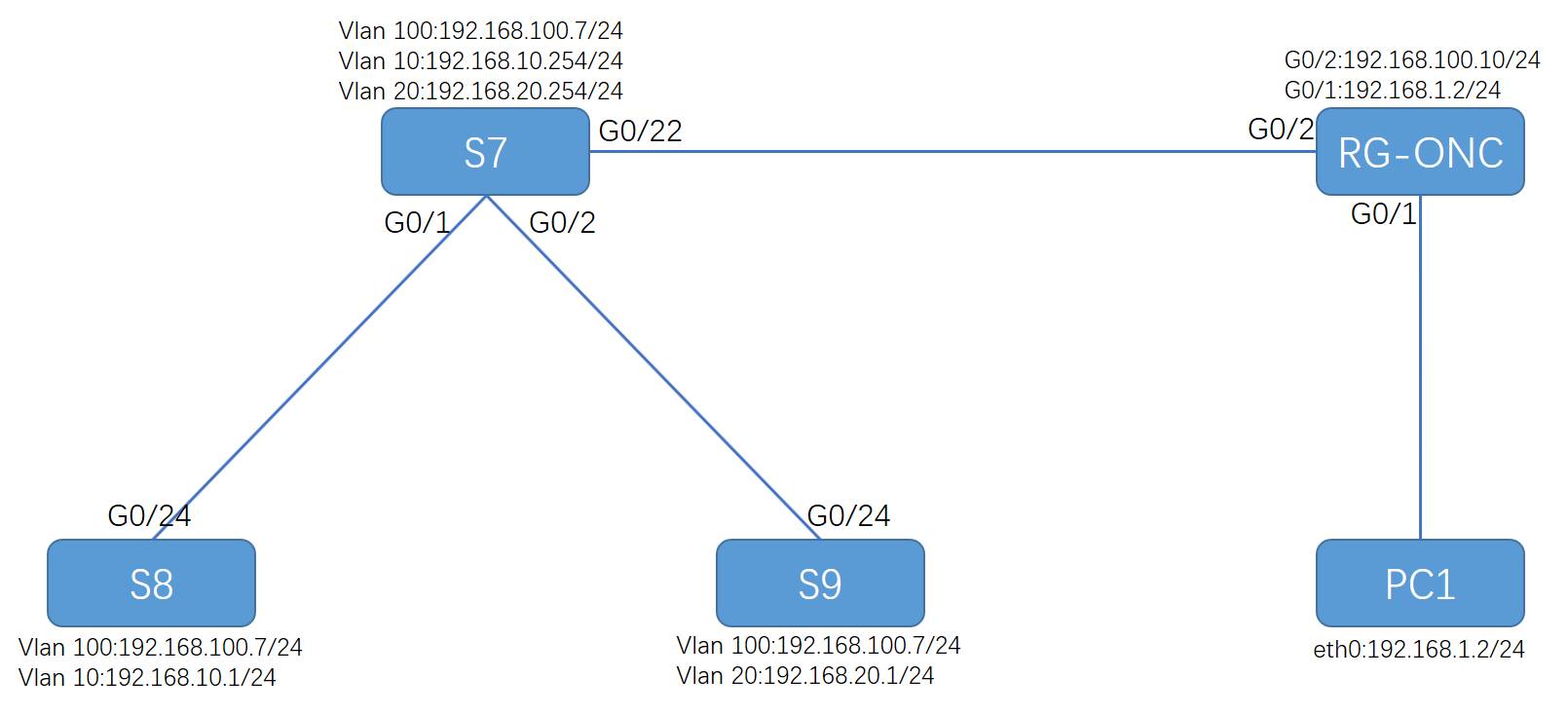

一、项目拓扑

二、项目所需软件

console线驱动(CDM20824_Setup.exe 绿联的console线)

设备调试软件MobaXterm

三、项目实施步骤

1. 创建最小拓扑（三个交换机一个控制器），全网可达

S7配置：

//设备改名
Ruijie(config)#hostname S7
//设置超时不退回到用户模式
S7(config)#lin con 0
S7(config-line)#exec-timeout 0
S7(config-line)#exit
//创建vlan 10 20 100
S7(config)#vlan range 10,20,100
//设置G0/1接口为trunk模式，允许vlan 10,100通过
S7(config)#int g0/1
S7(config-if-GigabitEthernet 0/1)#switchport mode trunk
S7(config-if-GigabitEthernet 0/1)#switchport trunk allowed vlan only 10,100
S7(config-if-GigabitEthernet 0/1)#exit
//设置G0/2接口为trunk模式，允许vlan 20,100通过
S7(config)#int g0/2
S7(config-if-GigabitEthernet 0/2)#switchport mode trunk
S7(config-if-GigabitEthernet 0/2)#switchport trunk allowed vlan only 20,100
S7(config-if-GigabitEthernet 0/2)#exit
//设置G0/22接口为access模式，允许vlan 100通过
S7(config)#int g0/22
S7(config-if-GigabitEthernet 0/22)#switchport access vlan 100
S7(config-if-GigabitEthernet 0/22)#exit
//配置静态路由，全网可达
S7(config)#ip route 192.168.10.0 255.255.255.0 192.168.100.8    //去10.0网段走S8
S7(config)#ip route 192.168.20.0 255.255.255.0 192.168.100.9    //去20.0网段走S9
S7(config)#ip route 192.168.1.0 255.255.255.0 192.168.100.10    //去ONC控制器

S8配置：

//设备改名
Ruijie(config)#hostname S8
//超时不退出到用户模式
S8(config)#line console 0
S8(config-line)#exec-timeout 0
S8(config-line)#exit
//创建VLAN 10，100
S8(config)#vlan ra 10,100
//g0/24接口设置为trunk模式，允许VLAN 10和100通过
S8(config-vlan-range)#int g0/24
S8(config-if-GigabitEthernet 0/24)#switchport mode trunk
S8(config-if-GigabitEthernet 0/24)#switchport trunk allowed vlan only 10,100
//为vlan 10,100虚接口配置网关
S8(config)#int vlan 100
S8(config-if-VLAN 100)#ip address 192.168.100.8 24
S8(config-if-VLAN 100)#int vlan 10
S8(config-if-VLAN 10)#ip address 192.168.10.1 255.255.255.0
//添加默认路由下一跳S7
S8(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.7

S9配置

//设备改名
Ruijie(config)#hostname S9
//设置超时不退出
S9(config)#line console 0
S9(config-line)#exec-timeout 0
S9(config-line)#exit
//创建VLAN 20,100
S9(config)#vlan range 20,100
S9(config-vlan-range)#exit
//将G0/24接口设置为trunk模式，允许vlan 20,100通过
S9(config)#int g0/24
S9(config-if-GigabitEthernet 0/24)#switchport mode trunk
S9(config-if-GigabitEthernet 0/24)#switchport trunk allowed vlan only 20,100
//配置vlan 20,100的IP地址
S9(config)#int vlan 20
S9(config-if-VLAN 20)#ip add 192.168.20.1 255.255.255.0
S9(config-if-VLAN 20)#int vlan 100
S9(config-if-VLAN 100)#ip add 192.168.100.9 255.255.255.0
//默认路由下一跳S7
S9(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.7

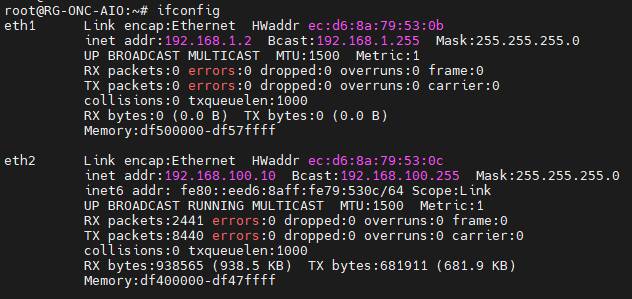

验证S8与S9互通，S9/S8与ONC控制器可以通信

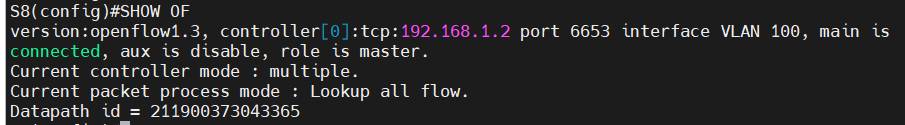

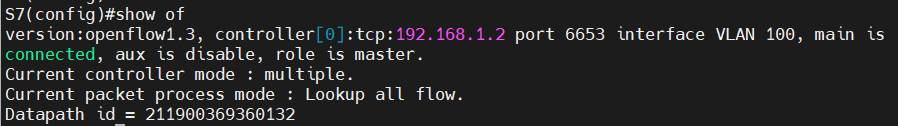

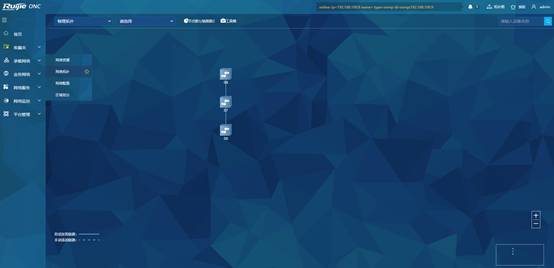

2. 所有设备连接控制器

（1）连接控制器通过默认端口（以S9为例，S7/S8同理）

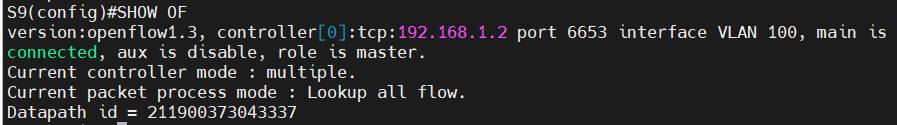

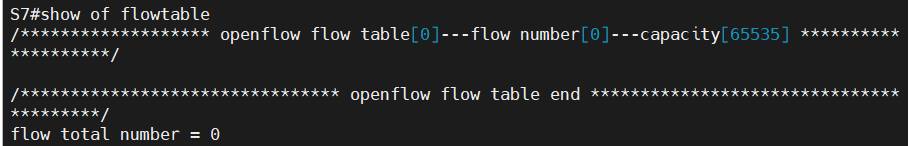

S9(config)#of controller-ip 192.168.1.2 port 6653 interface vlAN 100

（2）SNMP配置

S9(config)#enable service snmp-agent
S9(config)#snmp-server enable traps
S9(config)#snmp-server community Test1234 rw
S9(config)#snmp-server community Test1234 ro
S9(config)#snmp-server host 192.168.1.2 traps Test1234
S9(config)#snmp-server host 192.168.1.2 version 2c Test1234
S9(config)#enable service snmp-agent

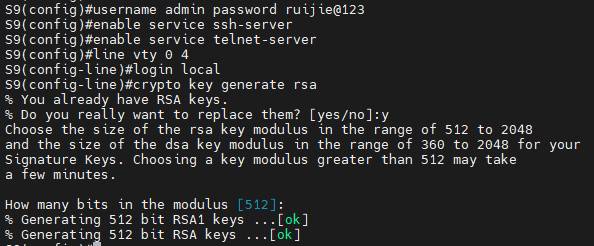

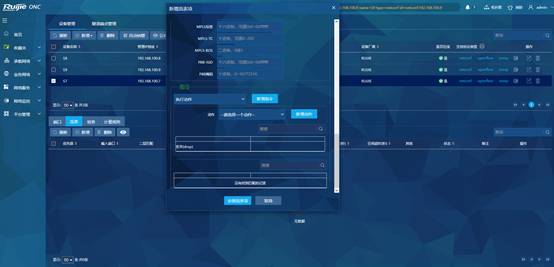

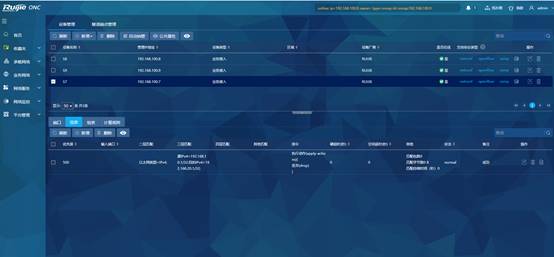

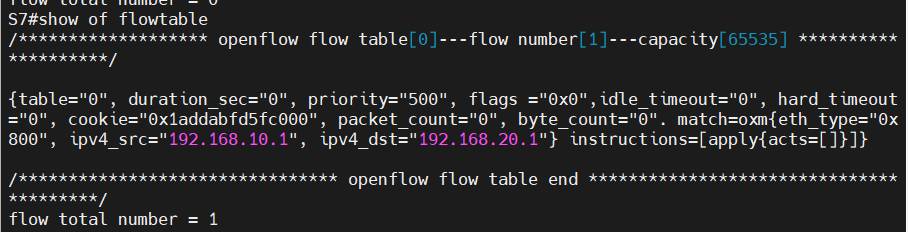

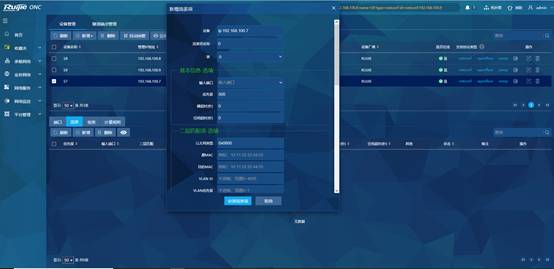

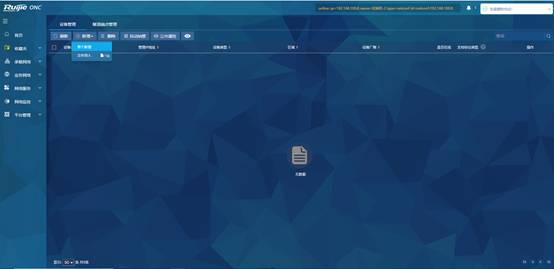

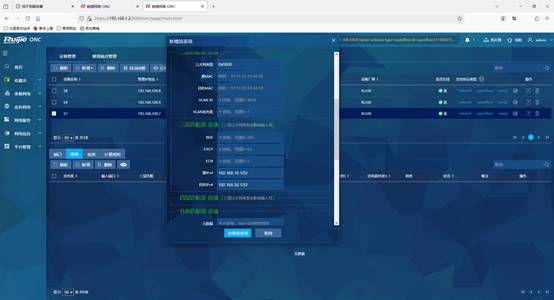

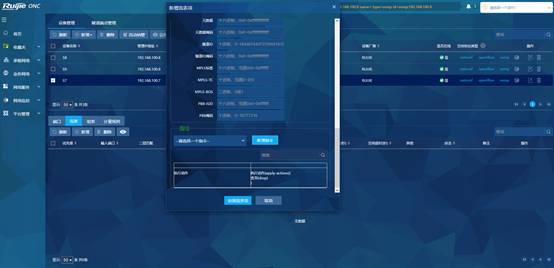

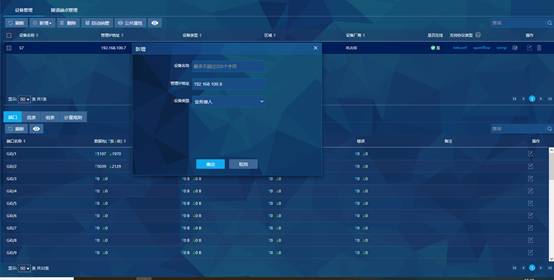

（3）设备配置ssh，控制器与设备通过netconf协议互联，下发配置：

S9(config)#username admin password ruijie@123
S9(config)#enable service ssh-server
S9(config)#enable service telnet-server
S9(config)#line vty 0 4
S9(config-line)#login local
S9(config-line)#crypto key generate rsa
