存储实验：华为存储异构实现离线数据迁移（基于Smart Virtualization & Smart Migration 特性）

目的

实现数据存储从旧存储（Oceanstor V2）迁移至新存储（OceanStor V3）的数据迁移实验。
该实验是离线数据迁移。

注意1：该实验依托华为存储Smart特性实现，其他厂商存储具有不同的特性，请仔细阅读产品文档
注意2：该实验以提前确定过迁移前后系统的兼容性情况，遇到真正的异构厂商存储迁移or未知的厂商存储迁移，请阅读兼容性手册或询问原厂支持。
注意3：数据无小事，涉及到生产请反复验证、备份保证业务连续性和健壮性。

实验环境

主机	网段/IP	作用
Centos8	172.117.0.0/16	运维管理网段，远程连接
Centos8	172.118.0.0/16	存储业务网段，对接存储业务口
OceanStorV2	172.1.0.41:8088	旧存储管理地址，webPortal
OceanStorV2	172.3.0.41-44	旧存储业务地址，通过172.118.0.0路由连接
OceanStorV3	172.1.0.61:8088	新存储管理地址，webPortal
OceanStorV3	172.3.0.61-64	新存储业务地址，通过172.118.0.0路由连接
vSphere	172.1.0.130	vCenter webui地址，用于启停快照Centos

实验拓扑

具体的Smart Virtualization和Smart Migration的介绍、细节可以阅读产品文档或互联网搜索官方解释。

异构存储-Lun挂载

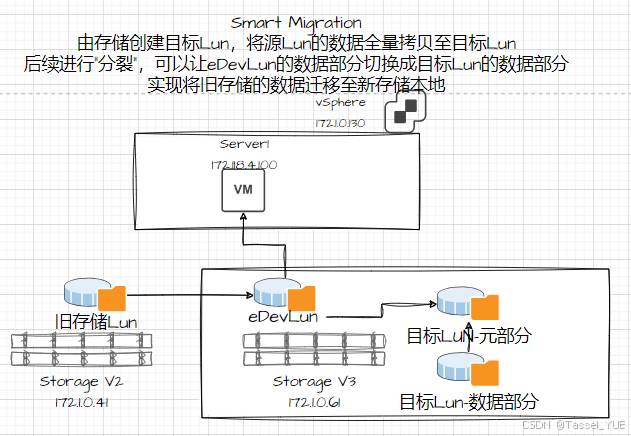

数据迁移

实验步骤

1. v2存储创建Lun，映射给主机；主机分区格式化，写数据

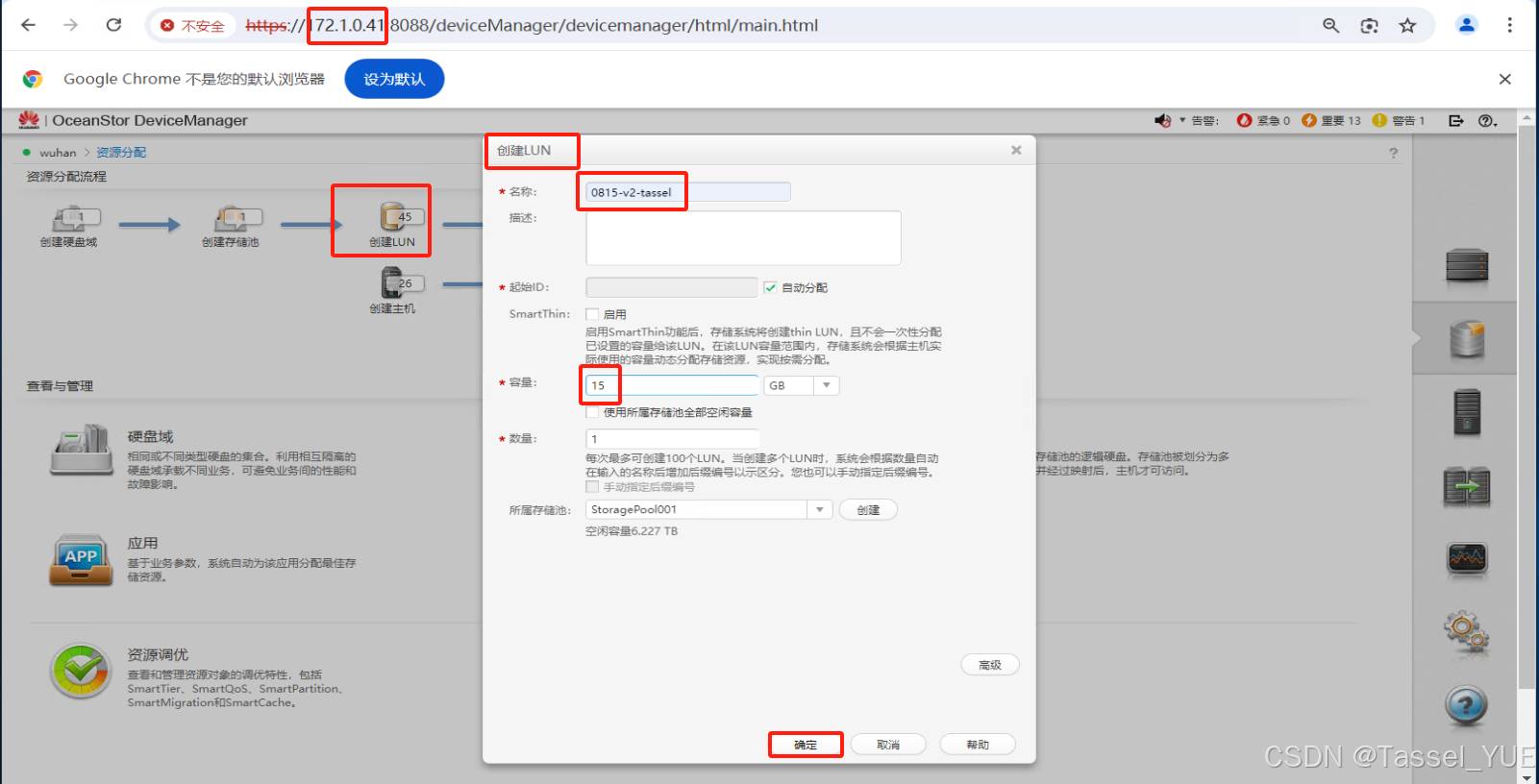

1. 存储创建Lun

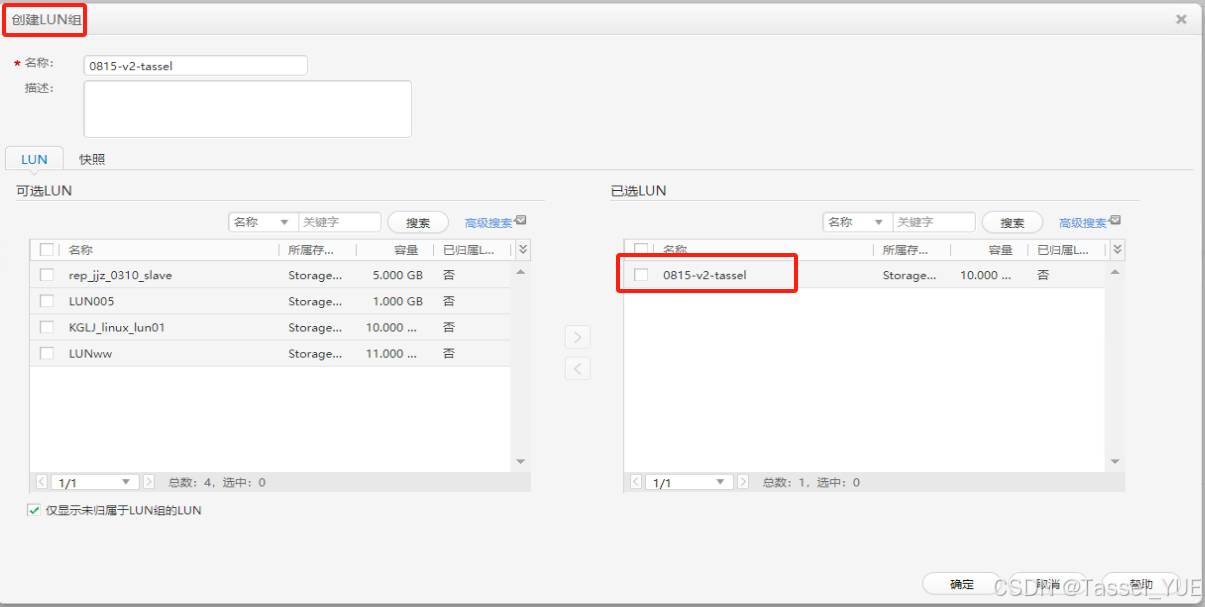

3. 存储创建Lun组

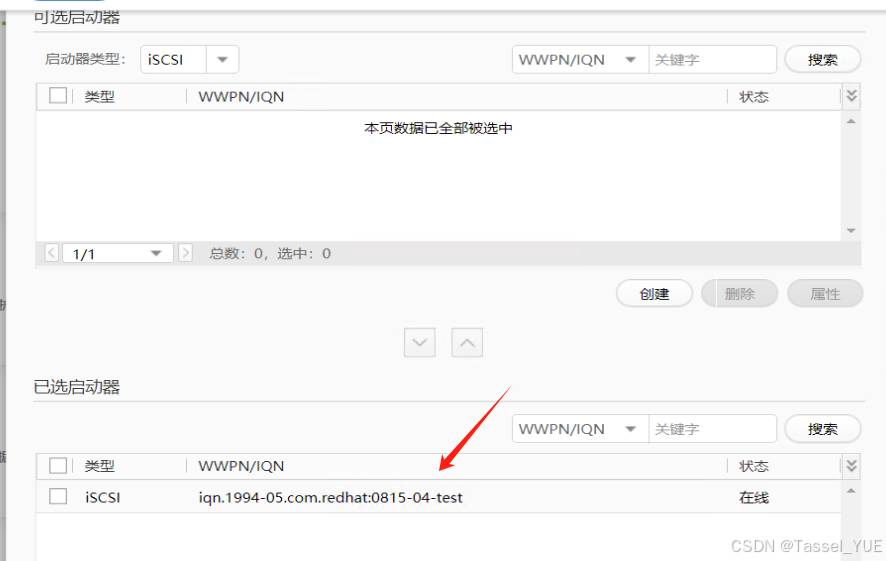

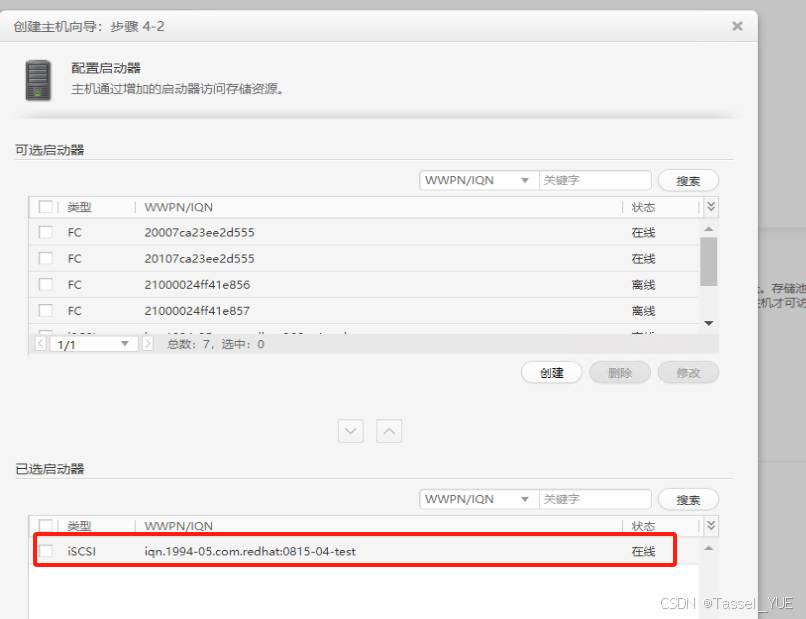

4. 虚机配置ip，修改iqn；存储创建主机

# 修改ip
# 只设置118的即可，这个网段也可以被远程访问（懒得配俩）
nmcli conn modify ens192 ipv4.method manual ipv4.addresses 172.118.4.100/16 ipv4.gateway 172.118.0.254 ipv4.method manual autoconnect yes

# 修改iqn
echo 'InitiatorName=iqn.1994-05.com.redhat:0815-04-test' > /etc/iscsi/initiatorname.iscsi

# 发现存储
iscsiadm --mode discovery -t st -p 172.3.0.41

# 登录节点
iscsiadm --mode node -l

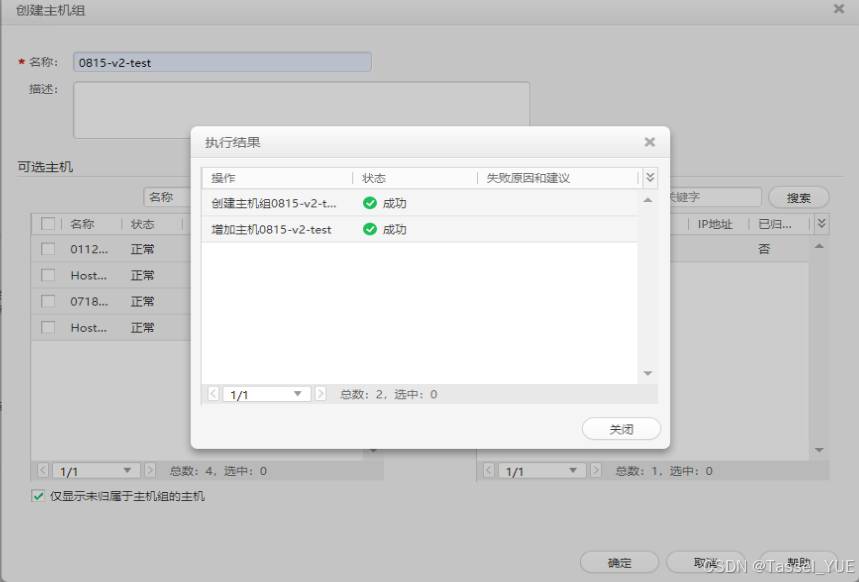

4. 存储创建主机组

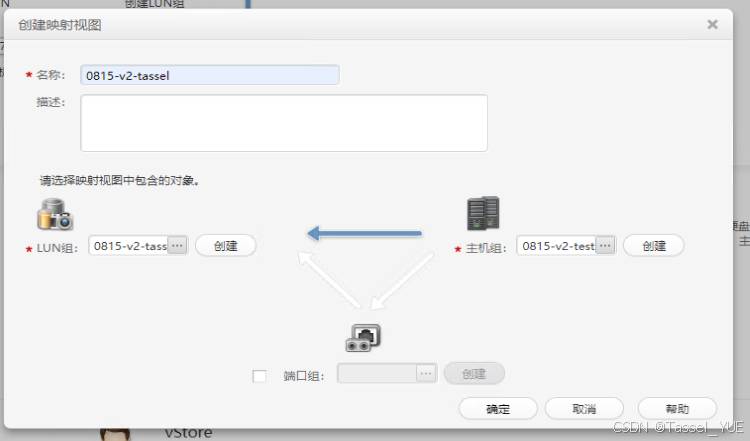

6. 存储创建映射试图

6. 虚机分区格式化

# 扫描Lun
scsi-rescan

#查看Lun，是sdc
[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda           8:0    0   20G  0 disk
├─sda1        8:1    0  600M  0 part /boot/efi
├─sda2        8:2    0    1G  0 part /boot
└─sda3        8:3    0 18.4G  0 part
  ├─cl-root 253:0    0 16.4G  0 lvm  /
  └─cl-swap 253:1    0    2G  0 lvm  [SWAP]
sdb           8:16   0   16K  1 disk
sdc           8:32   0   10G  0 disk

# 分区格式化
fdisk /dev/sdc
p
（回车3次）
w


mkfs.xfs /dev/sdc1

7. 虚机写数据

 mkdir /mysqldata

mount /dev/sdc1 /mysqldata/

touch /mysqldata/test{1..5}

ls /mysqldata/
test1  test2  test3  test4  test5

2. 虚拟机停业务（假设以mysql服务为例）

systemctl stop mysqld

umount /mysqldata

3. 将v2存储映射该成映射到v3存储上(v3存储和v2之间链路搭建，测通，远端设备）（SmartVirtualization前置）

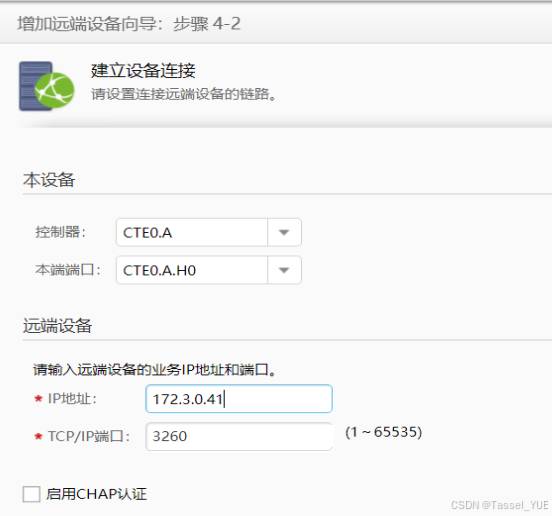

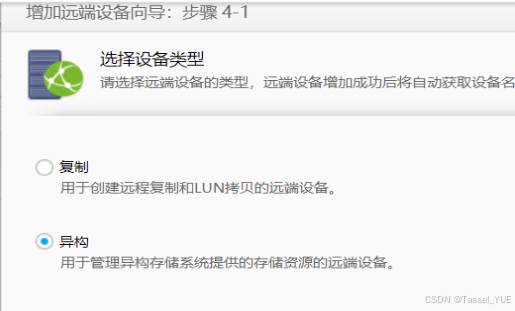

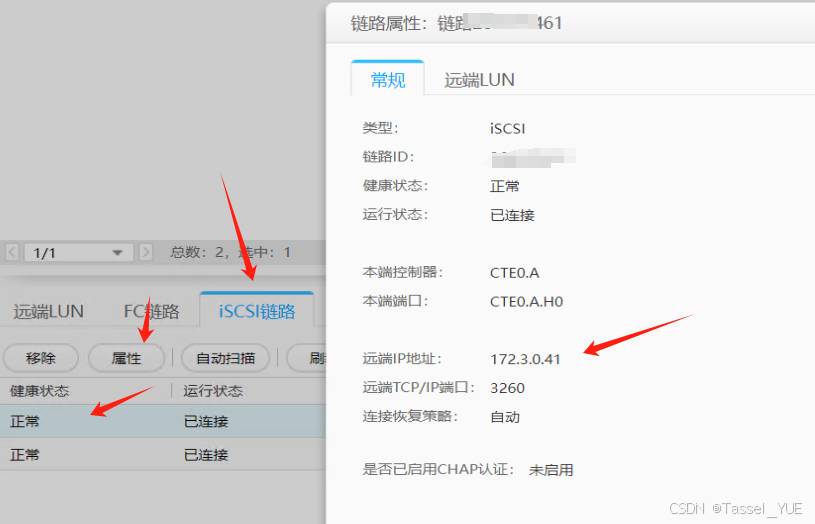

1. v3存储设置远端设备

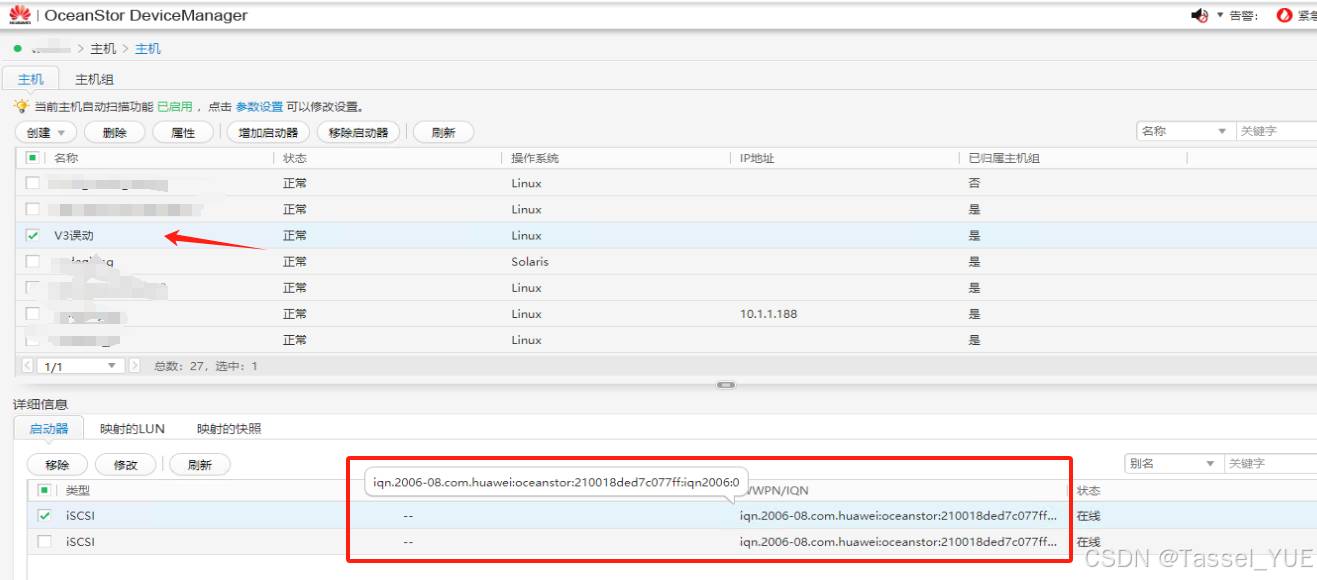

2. v2存储上设置主机，绑定的wwn是v3存储的

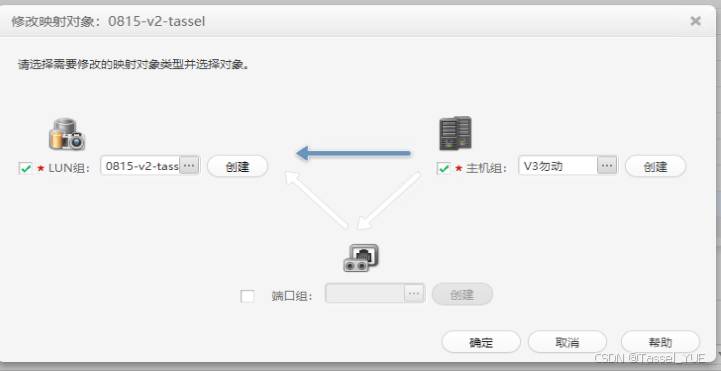

3. v2存储修改步骤1的映射视图，将主机组绑定为v3存储


4. v3存储创建edevlun（SmartVirtualization特性）

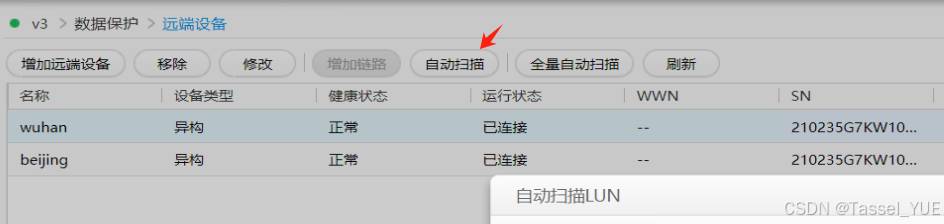

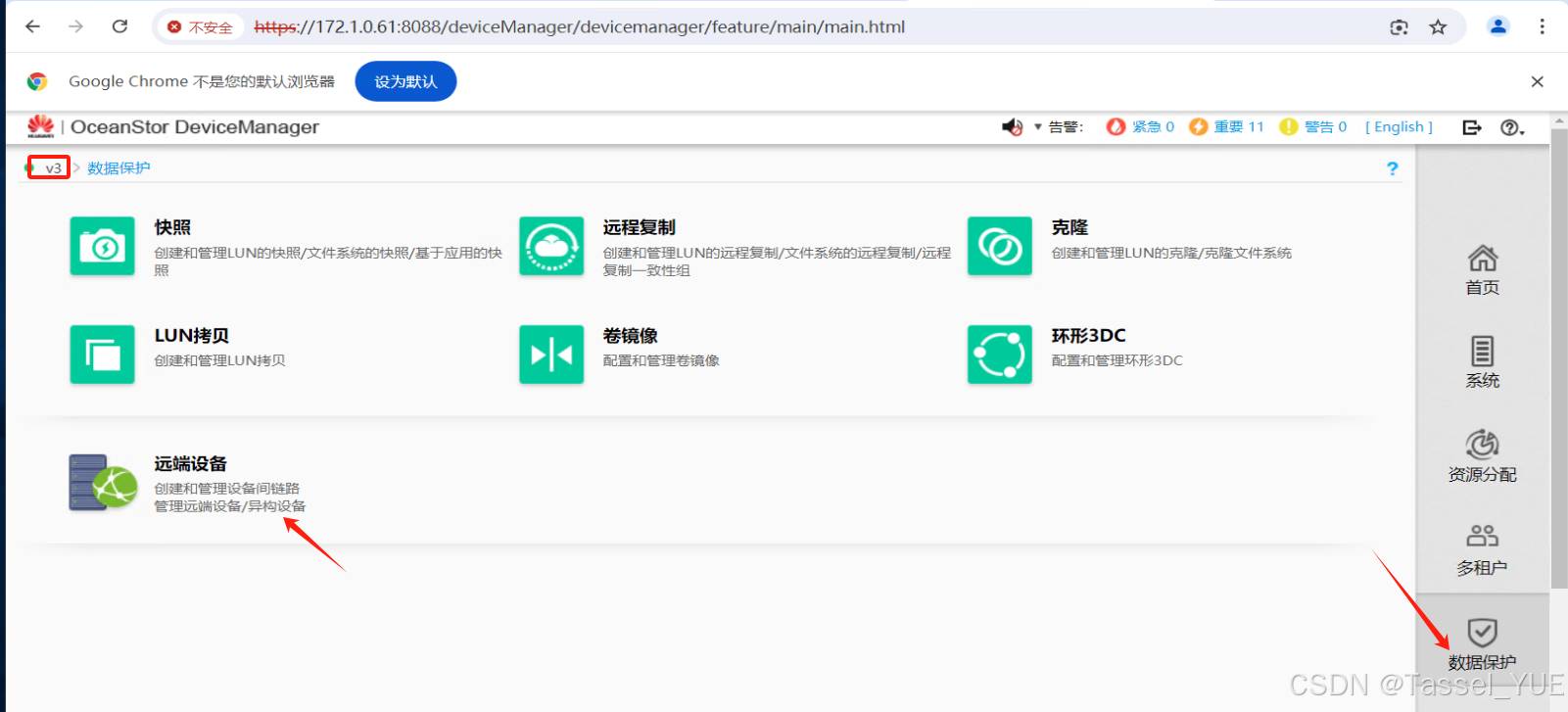

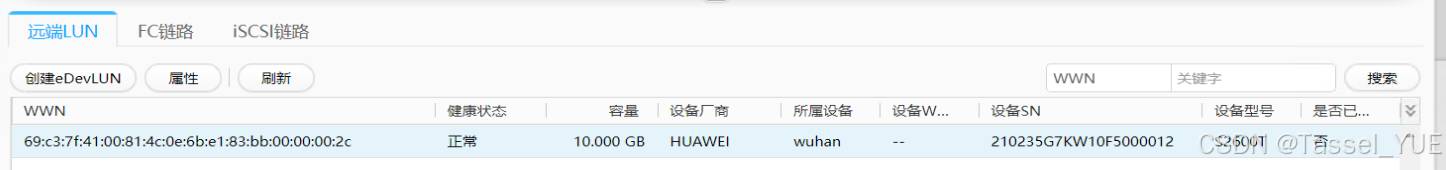

1. v3存储在“数据保护”->“远端设备”，进行Lun自动扫描

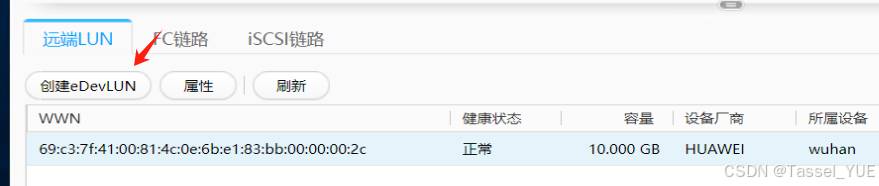

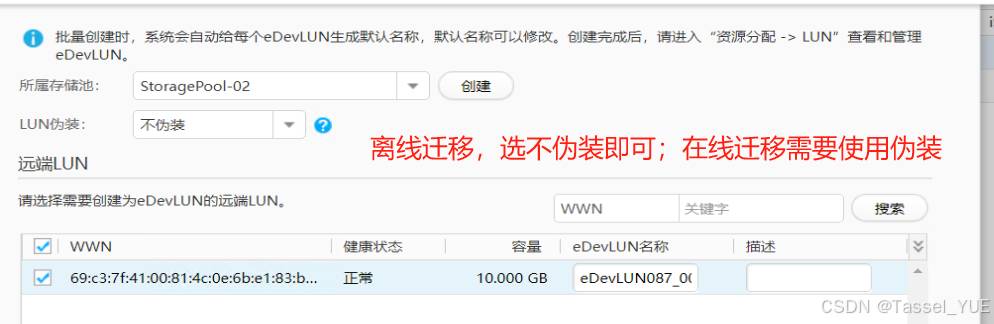

2. v3存储创建edevlun




5. v3存储将eDevlun映射给业务主机

1. 主机连接v3存储

[root@localhost ~]# iscsiadm --mode discovery -t st -p 172.3.0.61
172.3.0.61:3260,8196 iqn.2006-08.com.huawei:oceanstor:210018ded7c077ff:iqn2006:22003:172.3.0.61
[root@localhost ~]# iscsiadm --mode node -l

# 查看iscsi连接情况
[root@localhost ~]# iscsiadm -m node show
172.3.0.61:3260,8196 iqn.2006-08.com.huawei:oceanstor:210018ded7c077ff:iqn2006:22003:172.3.0.61
172.3.0.41:3260,8199 iqn.2006-08.com.huawei:oceanstor:21009c37f4814c0e:icarus:22006:172.3.0.41

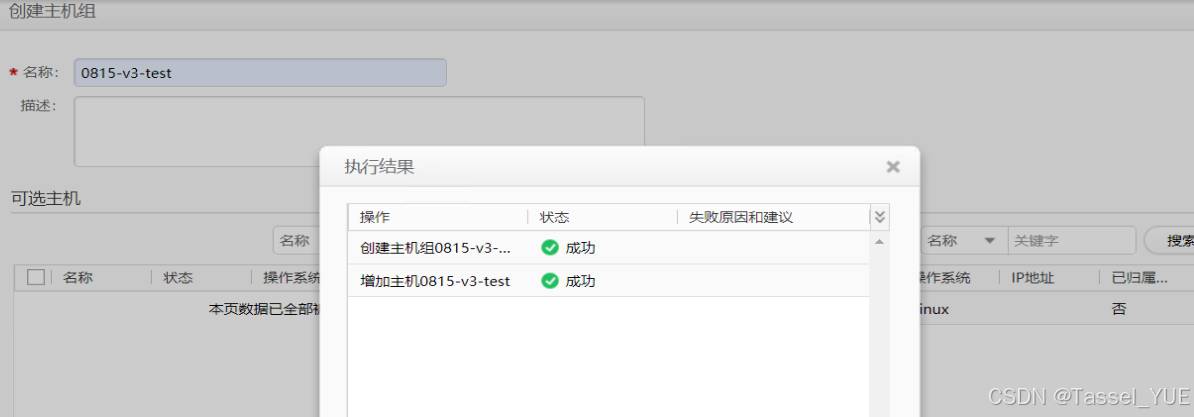

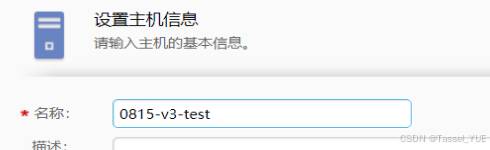

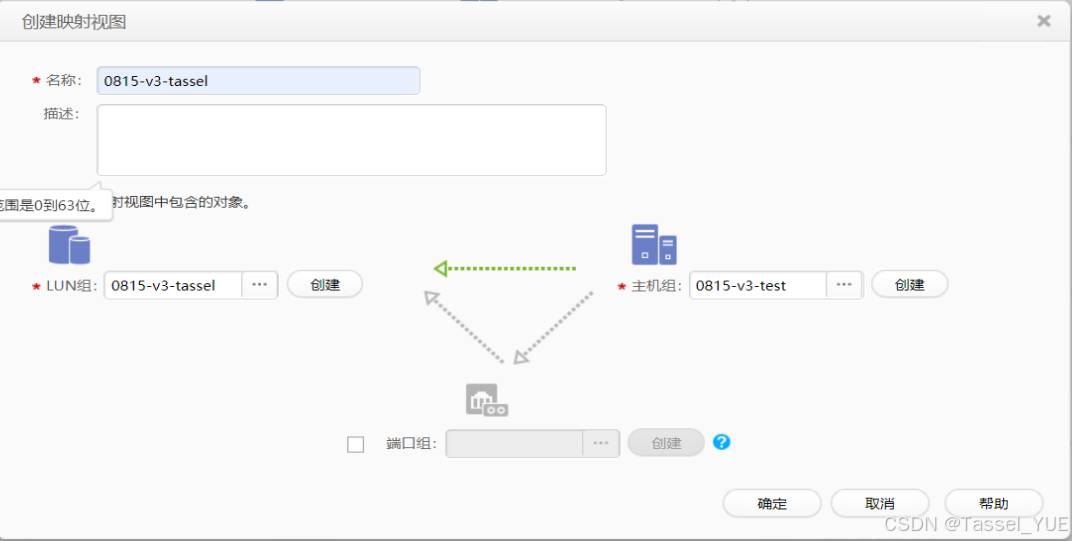

2. v3存储创建主机，主机组，映射试图





3. 主机挂载Lun

iscsiadm -m node -u # 退出登录
iscsiadm -m node -l # 登录
scsi-rescan

[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda           8:0    0   20G  0 disk
├─sda1        8:1    0  600M  0 part /boot/efi
├─sda2        8:2    0    1G  0 part /boot
└─sda3        8:3    0 18.4G  0 part
  ├─cl-root 253:0    0 16.4G  0 lvm  /
  └─cl-swap 253:1    0    2G  0 lvm  [SWAP]
sdb           8:16   0   10G  0 disk
└─sdb1        8:17   0   10G  0 part
[root@localhost ~]# mount /dev/sdb1 /mysqldata/
[root@localhost ~]# ls /mysqldata/
test1  test2  test3  test4  test5
# 分区、数据仍存在，挂载成功

6. 主机恢复业务

systemctl start mysqld

7. v3存储创建SmartMigration进行数据迁移（SmartMigration特性）

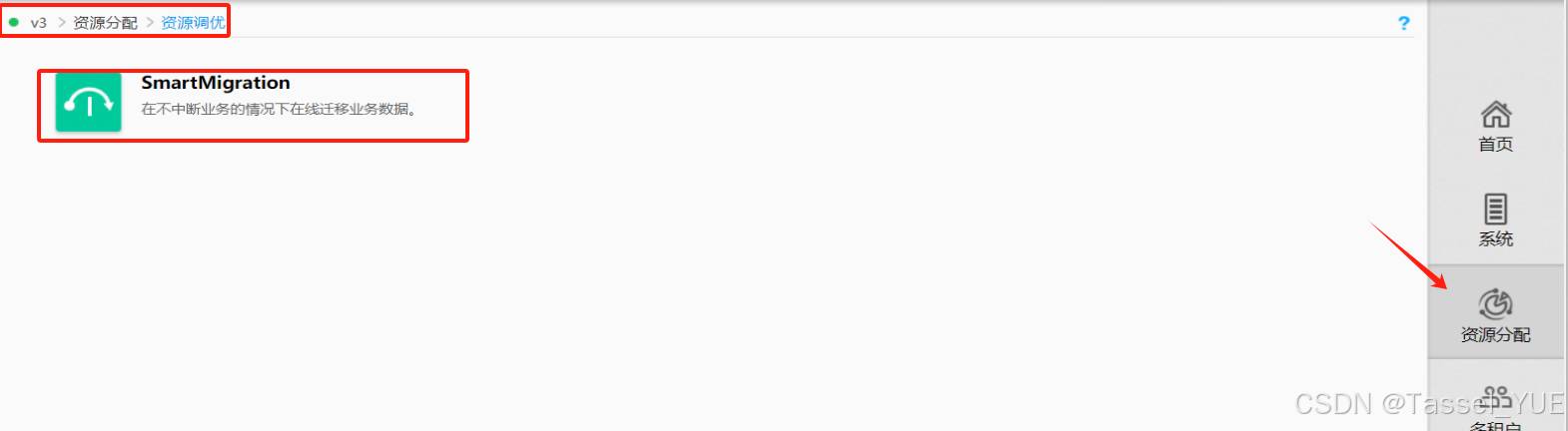

1. v3存储进入SmartMigration视图

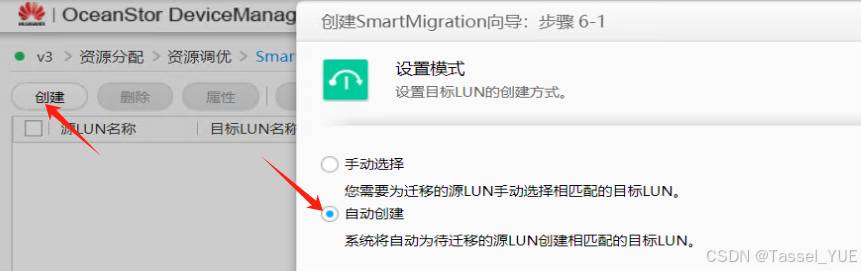

2. v3存储创建Pair对（用于全量复制的目标Lun，选择自动创建）

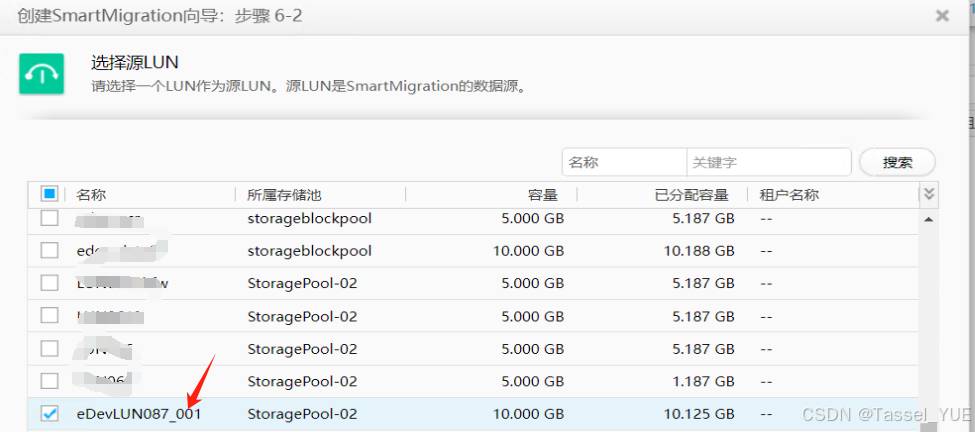

3. v3存储创建Pair对（选择源Lun）

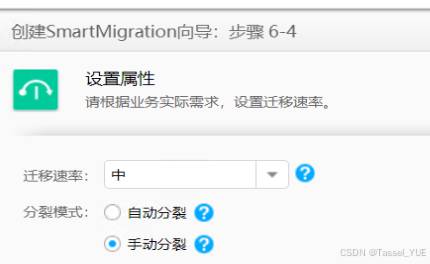

4. v3存储创建Pair对（选择分裂方式，以手动，在业务低峰期进行分裂）

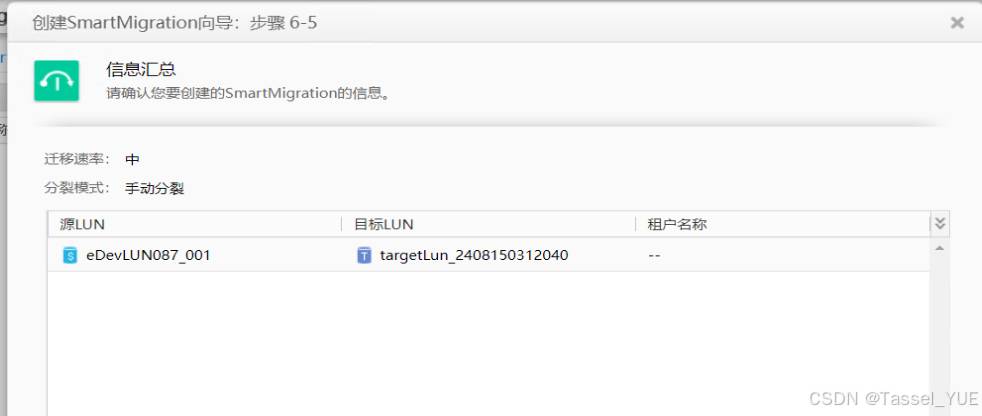

5. 汇总信息查看

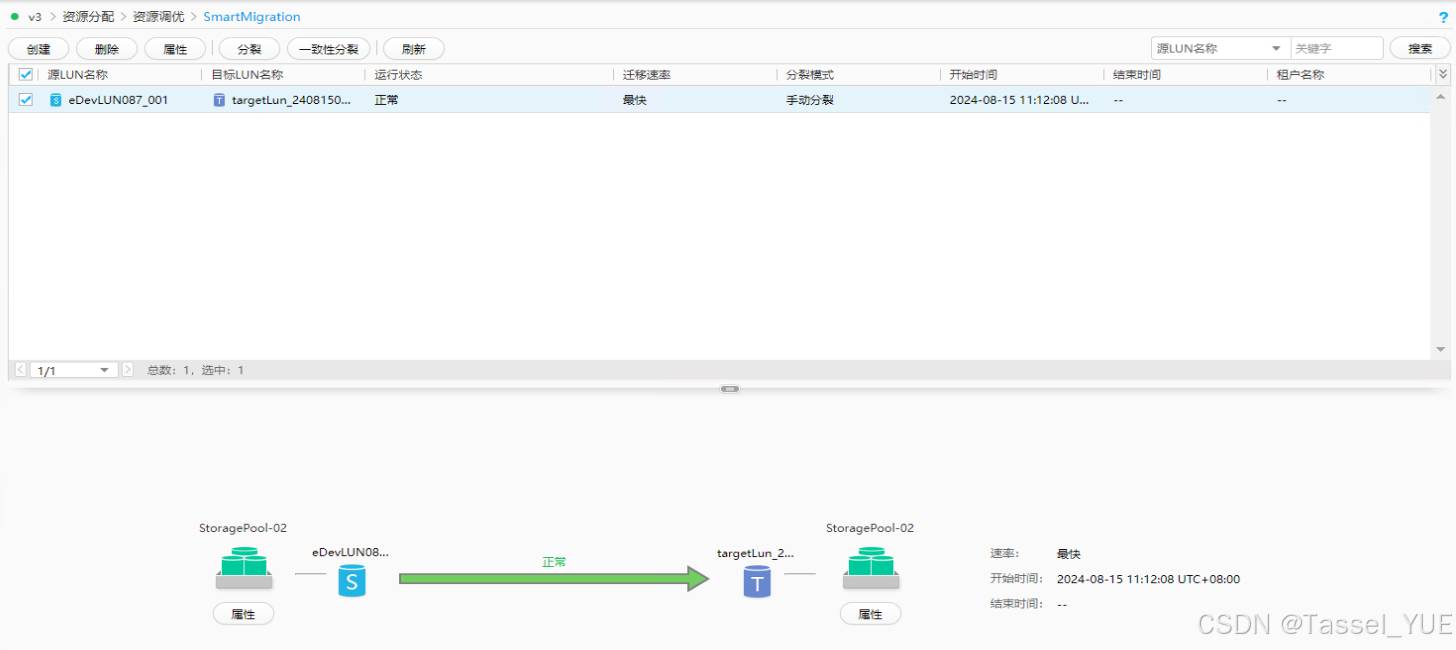

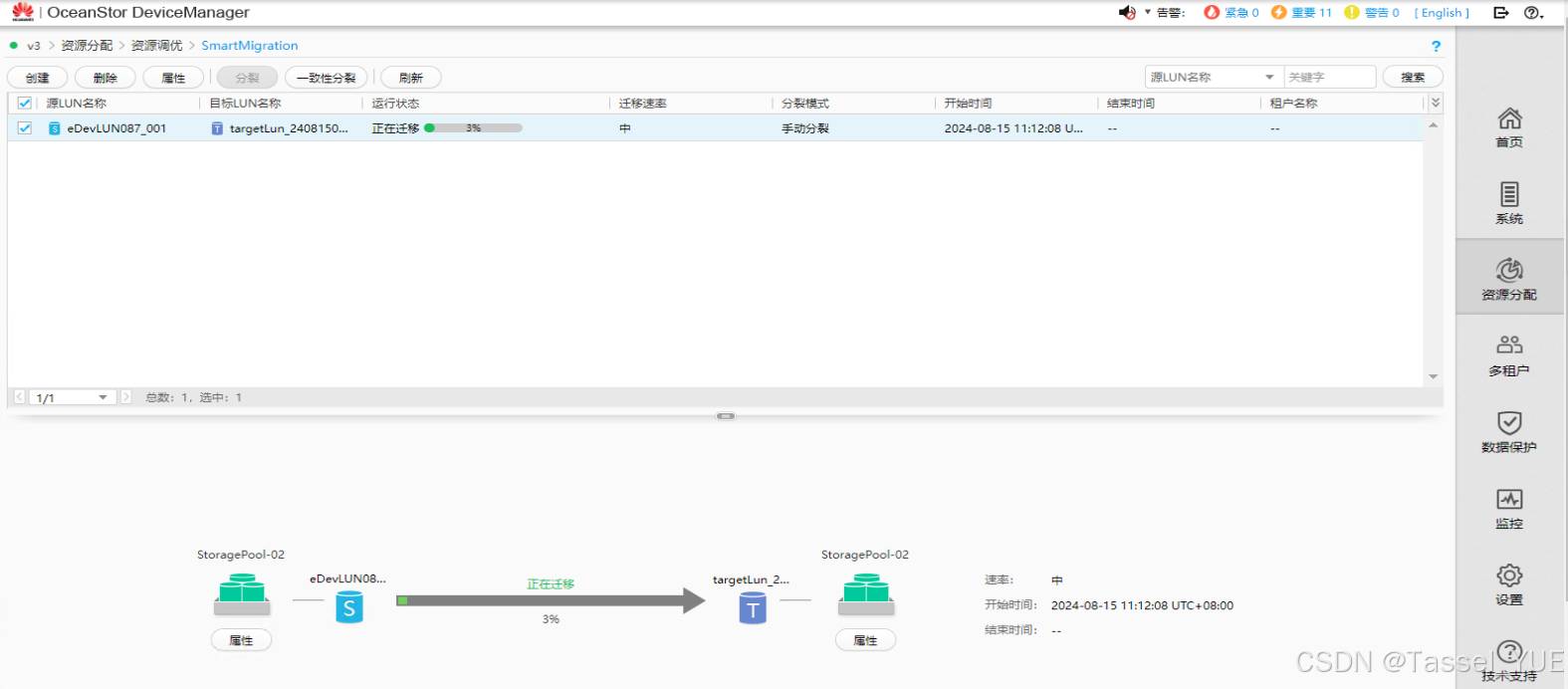

6. 正在迁移（全量复制）数据


8. v3存储Pair分裂（SmartMigration特性）

迁移结束后状态进入正常，即可进行分裂

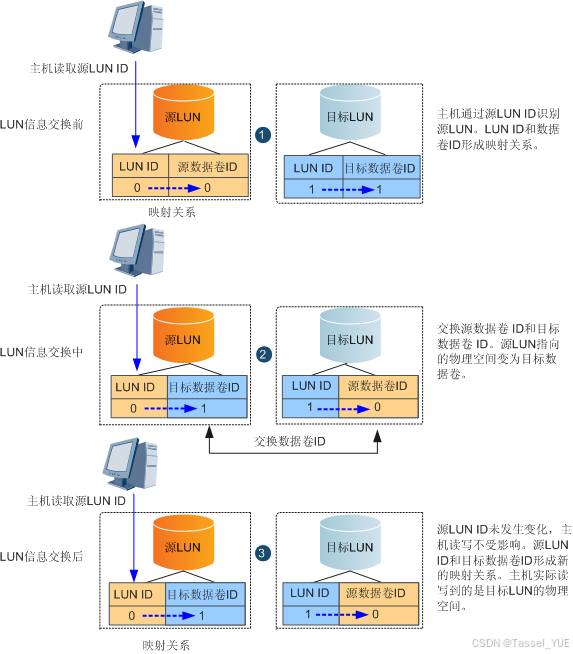

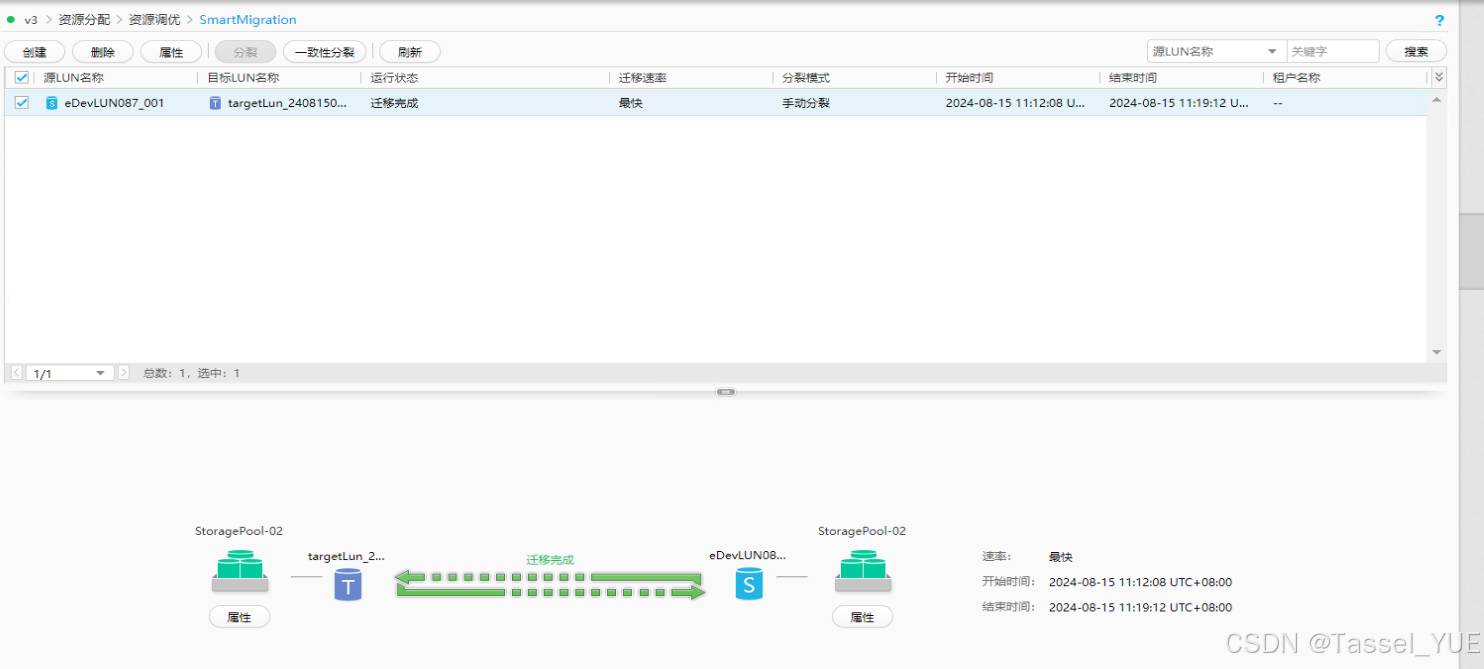

状态正常后，数据信息自动进行切换，如下图：

分裂：源LUN和目标LUN，在信息交换后解除数据迁移关系。Pair解除后，如果主机侧下发I/O请求至存储侧，数据只写入源LUN（源LUN ID指向的物理空间为目标数据卷），不再进行双写。目标LUN将封存Pair解除时刻源LUN的所有数据。Pair解除后不能再重新建立联系。

1. 状态进入正常

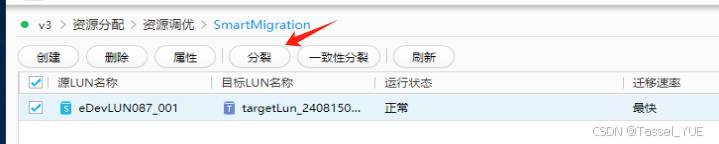

2. 分裂（分裂后无法恢复Pair关系）

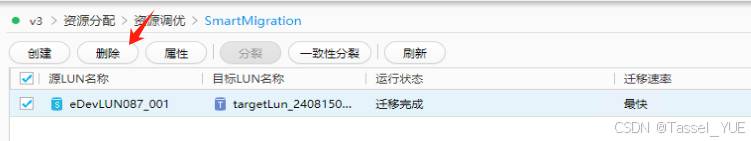

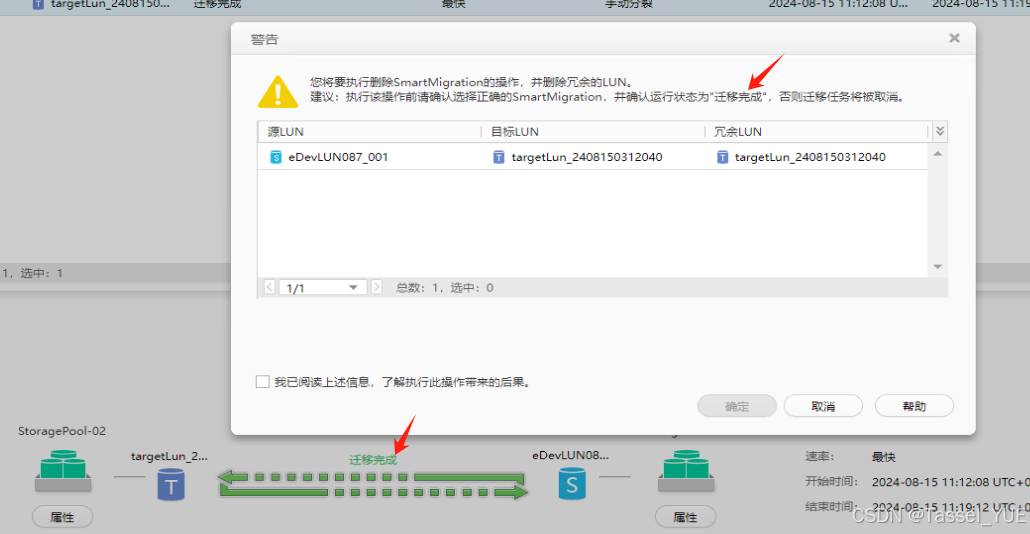

9. v3存储删除目标lun（删除Smart Migration）

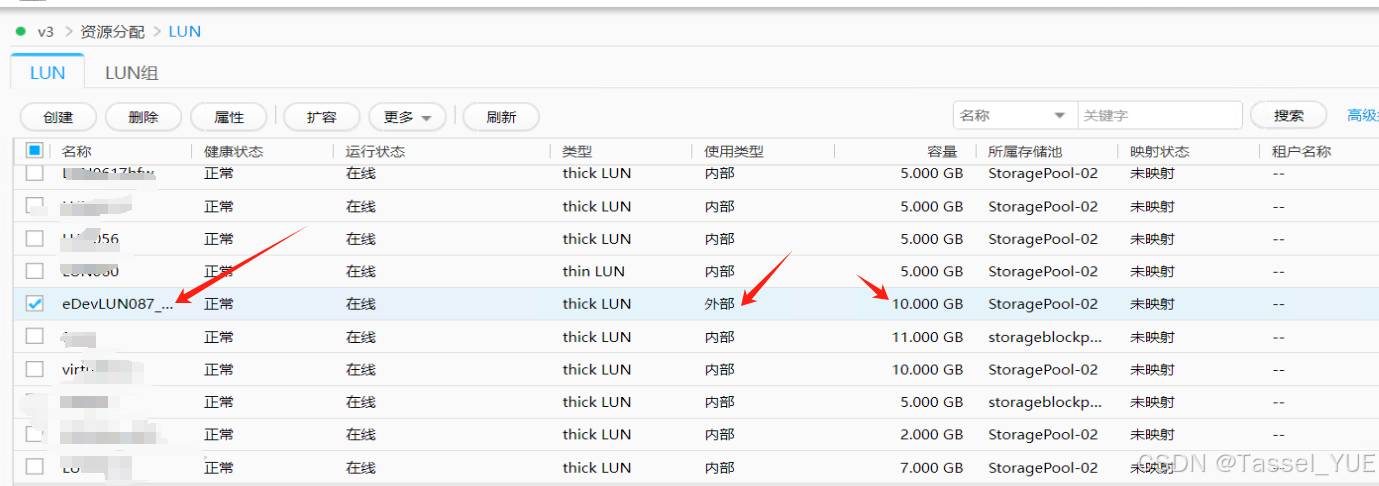

现在，这个eDevLun从外部变成内部了

10. 删除v2存储上的映射视图

不演示

11. v2存储上的lun留存（因为可能新存储有bug或者调试问题，导致业务宕机或者性能不满足要求）

不演示

12. 业务观察无影响，删除原来v2的主机，lun，lun组

不演示

---

试验结束。
