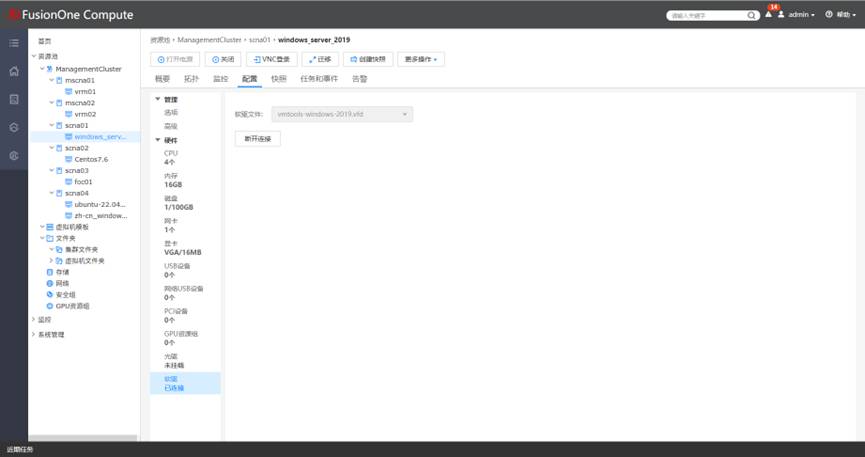

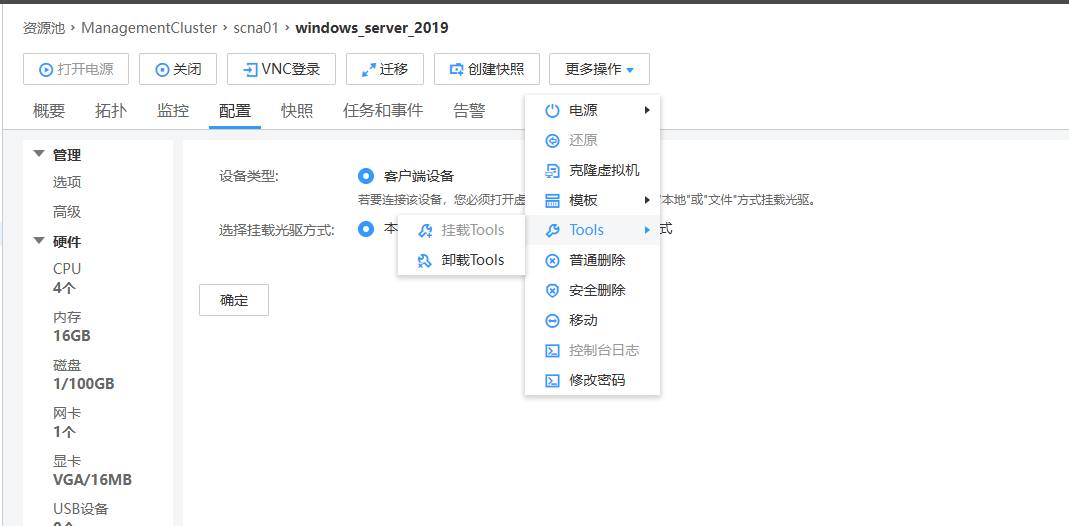

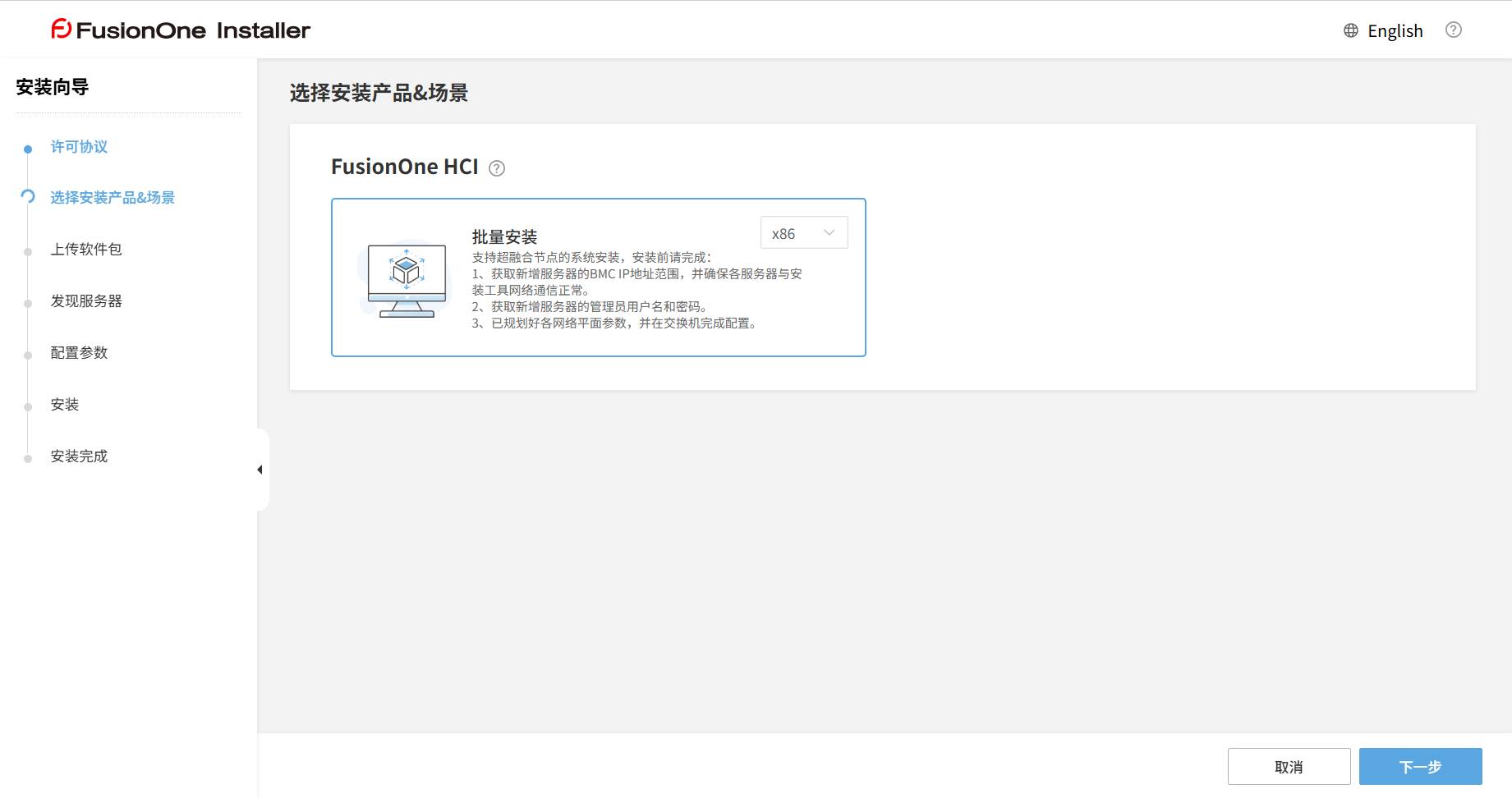

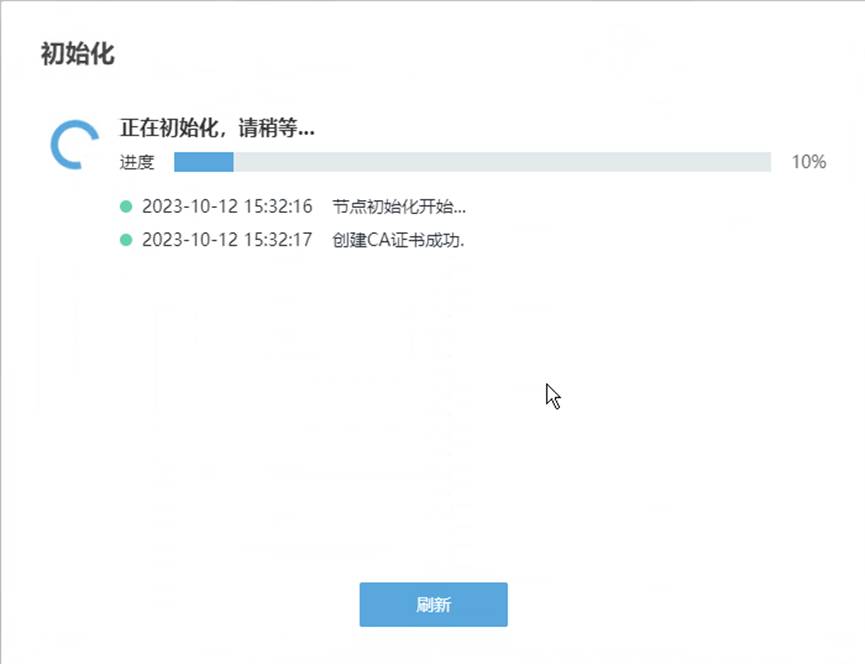

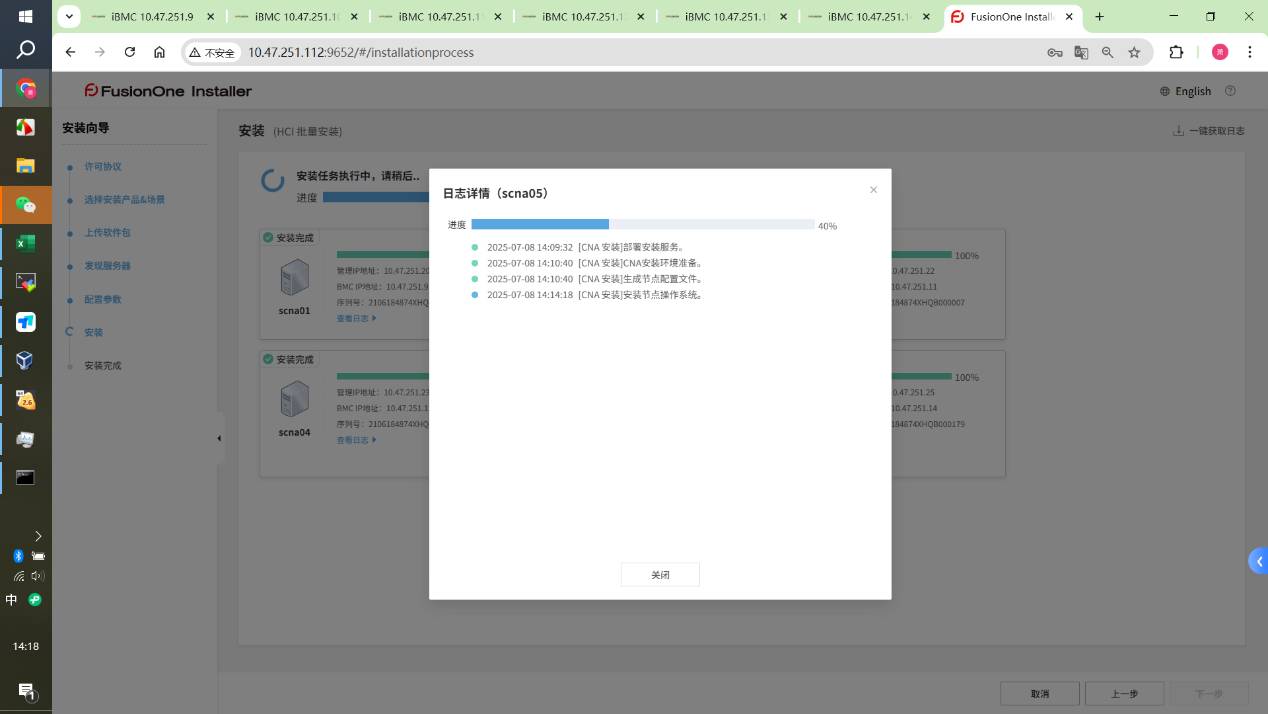

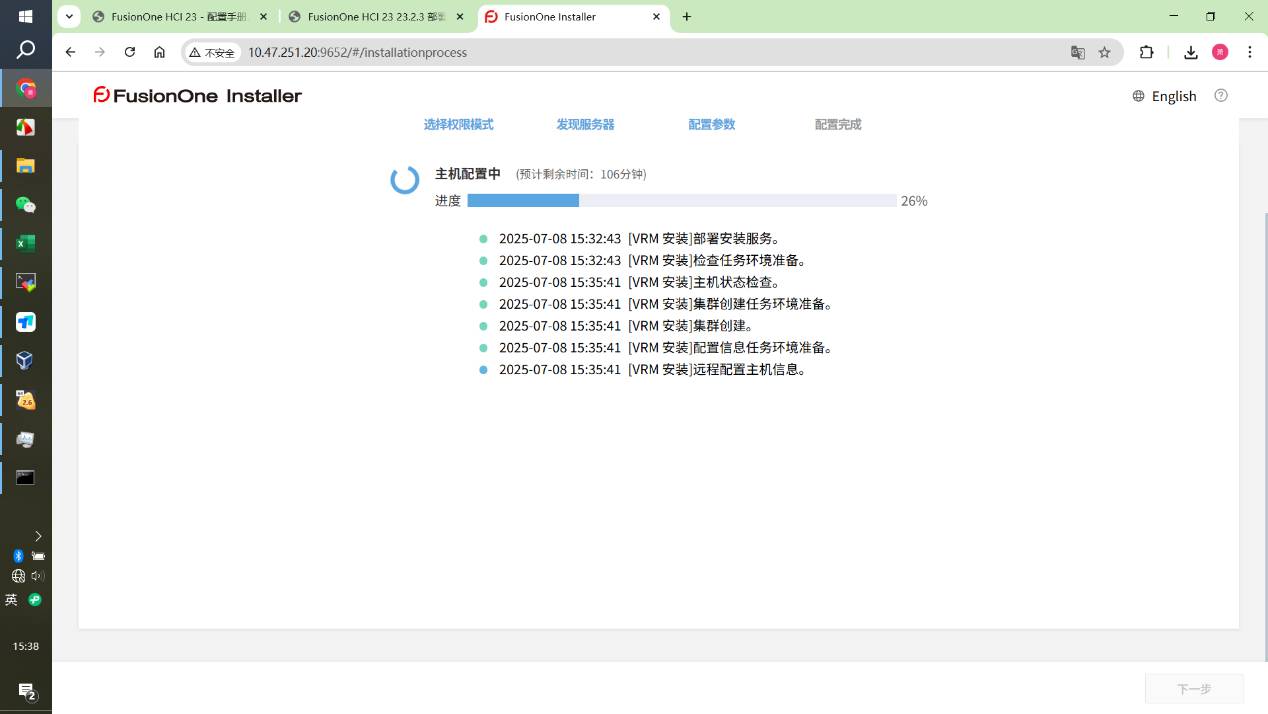

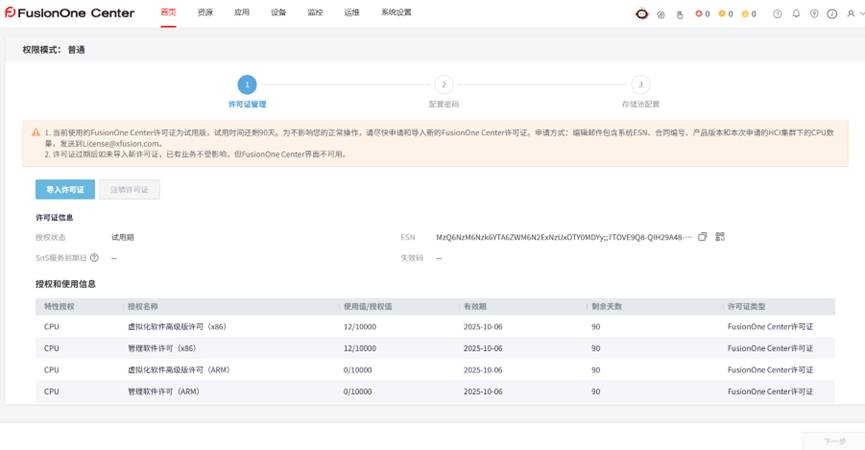

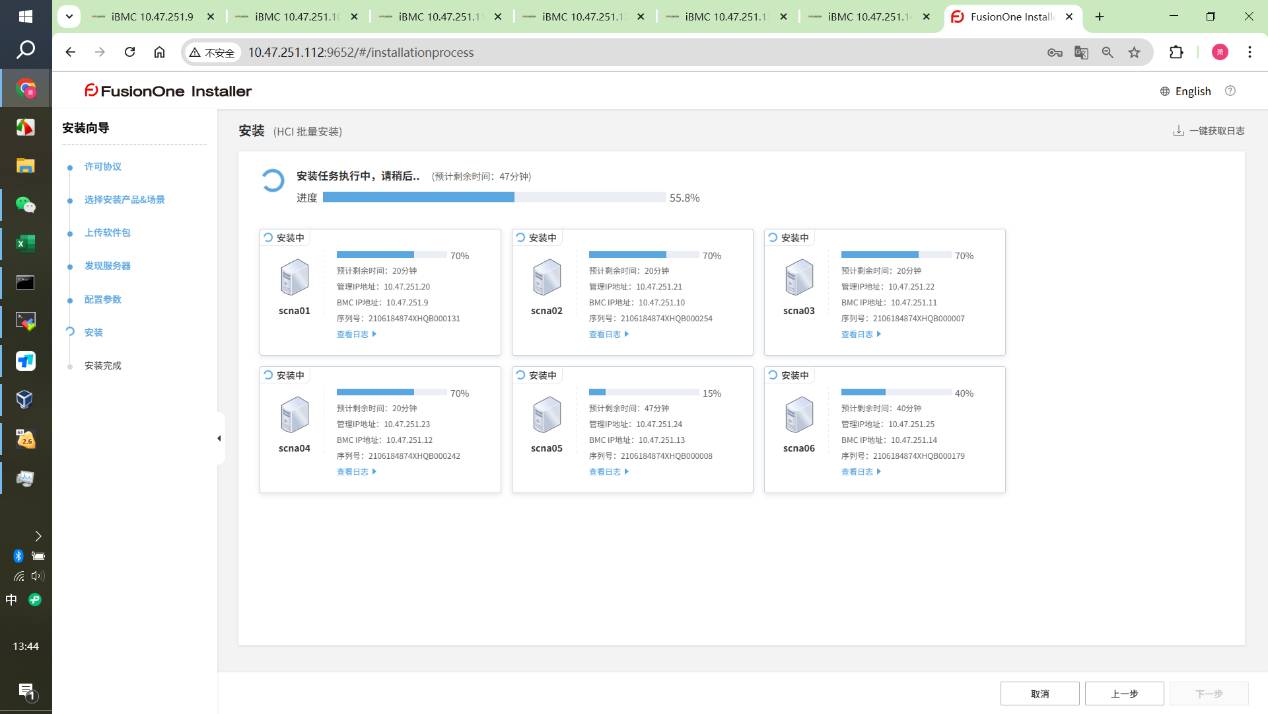

FusionOne HCI 23 超融合实施手册（超聚变超融合）

frank 2025-08-24 22:50:43 智能化工程 2 ℃ 0 评论

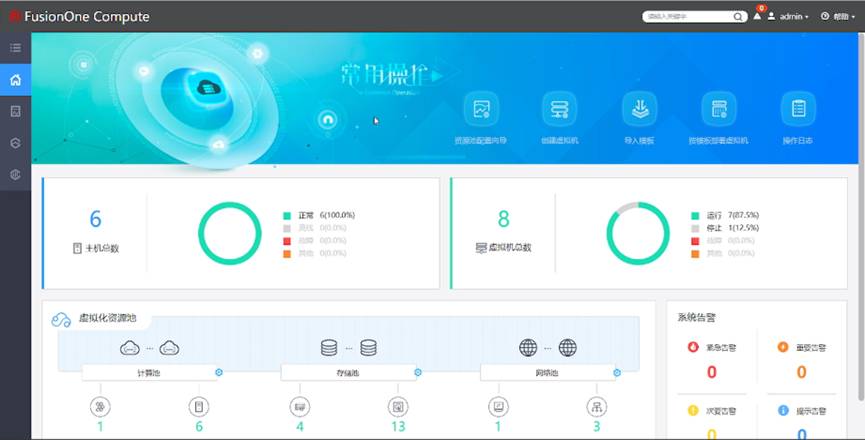

产品介绍

FusionOne HCI作为实现企业信息一体化的IT基础设施平台，以“软硬件垂直深度集成和调优”、“快速部署”、“统一管理”的理念，提供应用融合部署，提升核心业务运作效率，降低整体采购成本。

FusionOne HCI代表了IT产品的一个演进方向，基于虚拟化技术，将计算、存储、网络资源垂直整合，实现快速部署和扩容、简化维护，满足企业的快速变化的信息需求。

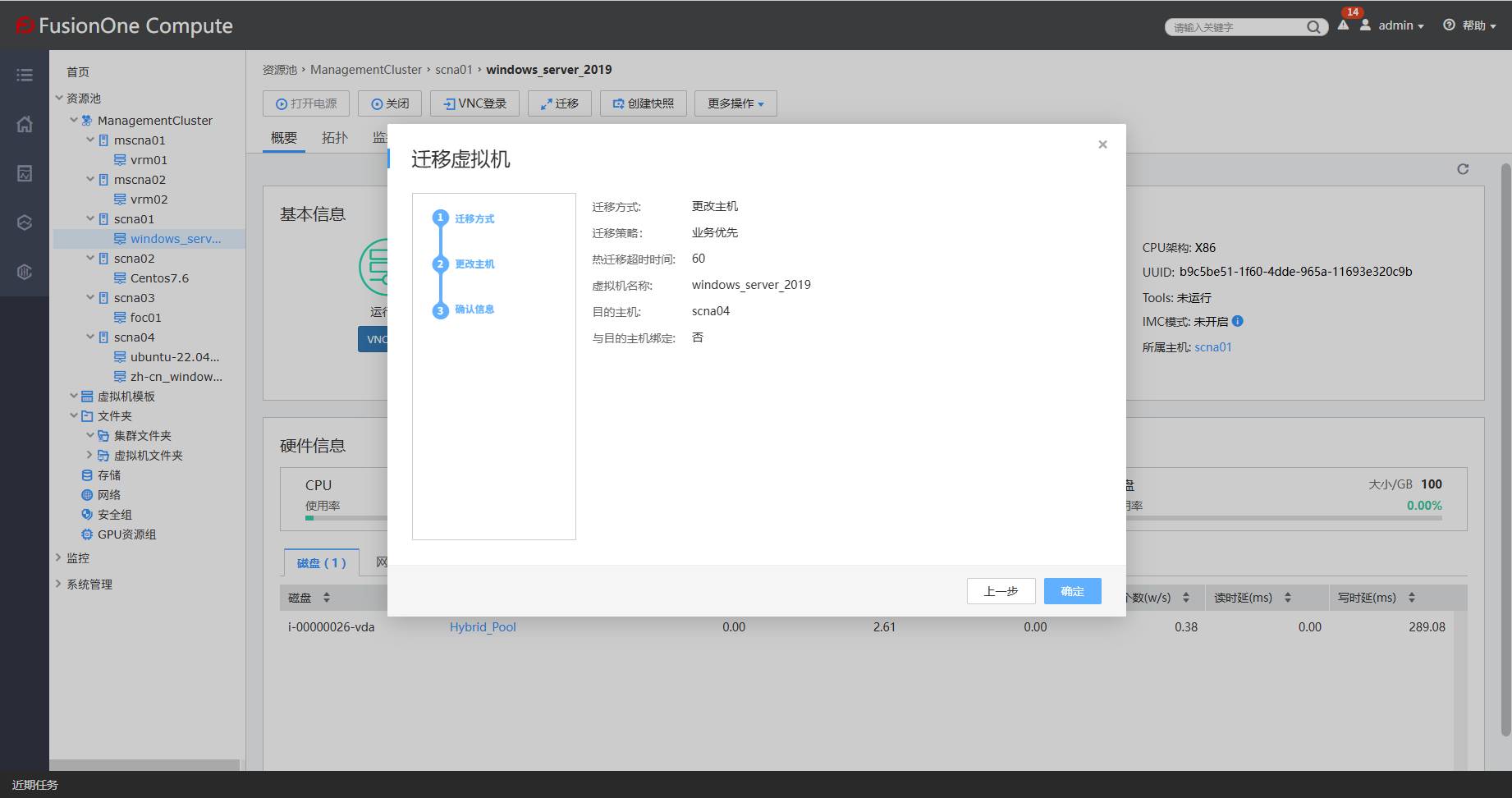

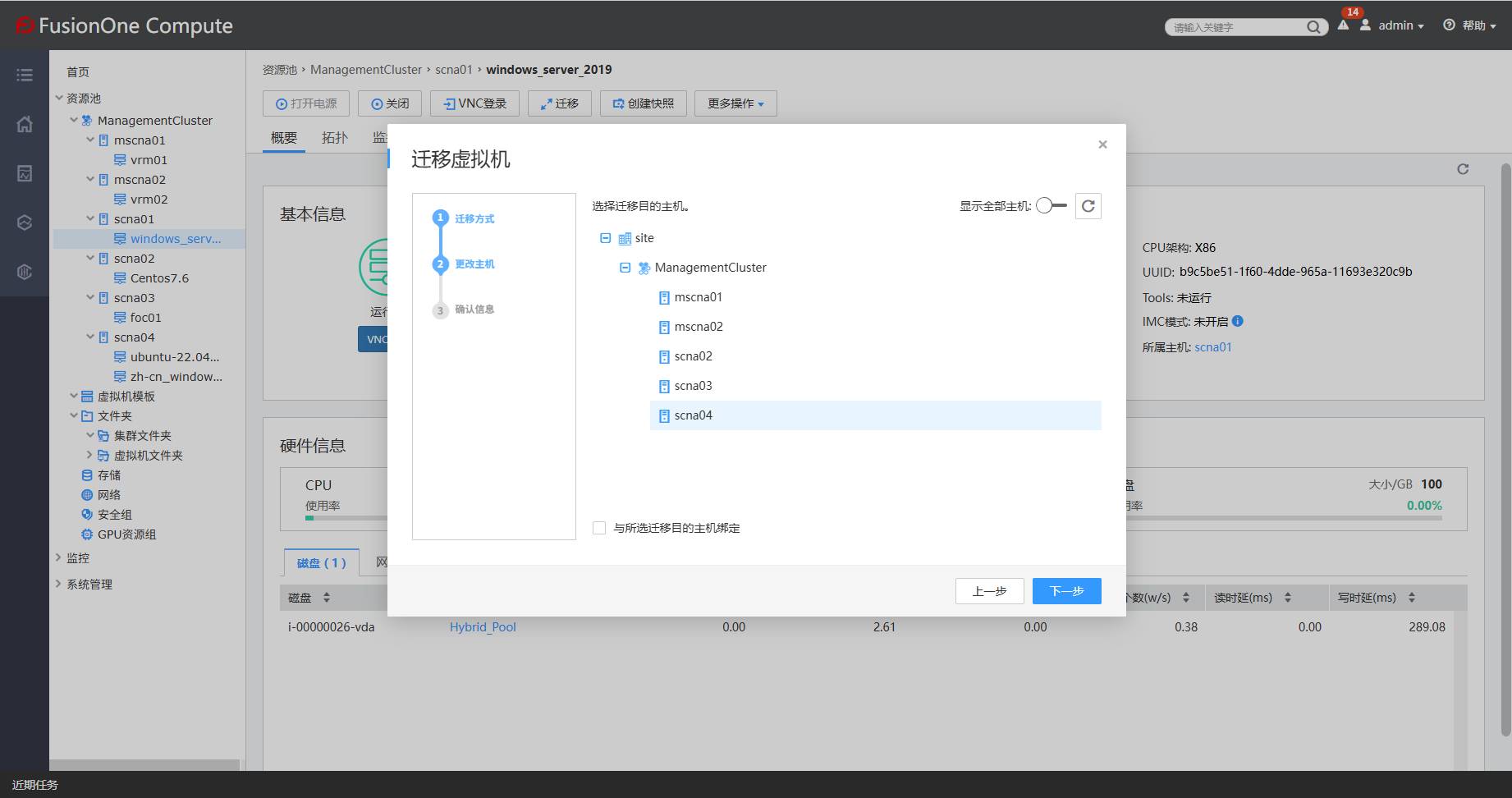

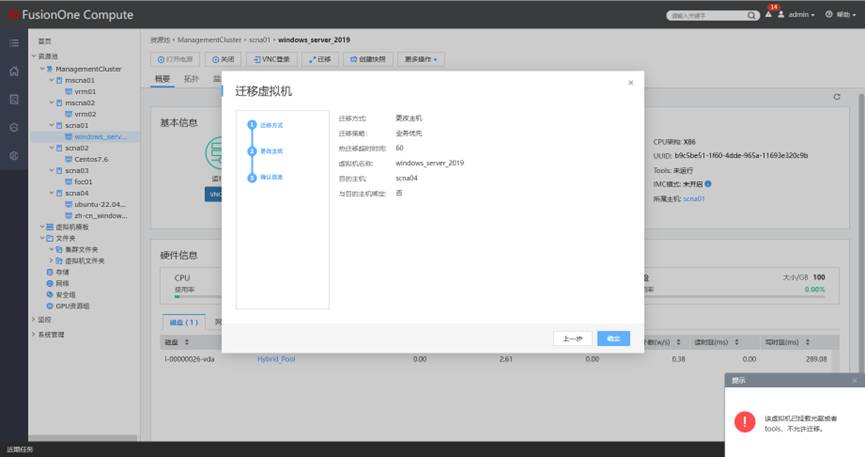

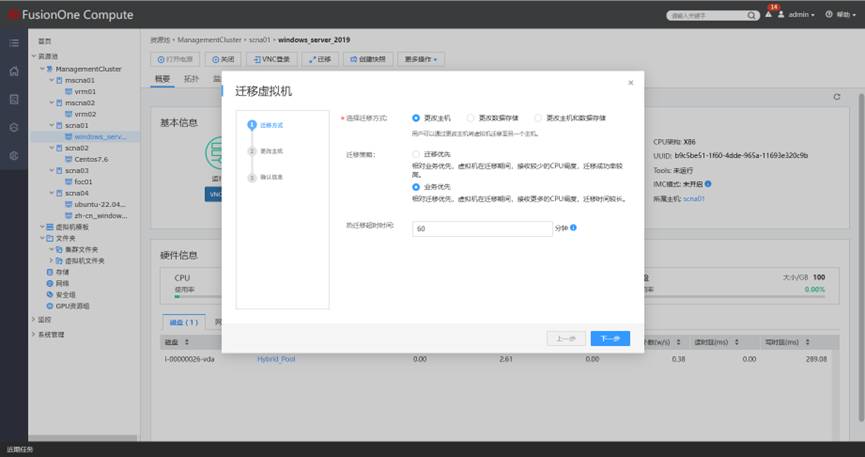

FusionOne HCI作为虚拟化超融合基础设施，是一个开放的、可扩展的系统。通过统一资源管理、运维管理等特性，帮助用户简单、快速实现不同应用的部署和维护管理。用户可根据其业务需求，在FusionOne HCI上定制开发、部署、更新或管理业务应用。这些应用包括简单的单机应用、复杂的集群应用等，如Exchange、SharePoint、ERP（Enterprise Resource Planning）/CRM（Customer Relationship Management）、VDI（Virtual Desktop Infrastructure）、SQL Server等。

硬件环境

硬件信息表，本案例中没有规划千兆管理交换机，改用光转电模块，配置介入IBMC

带外管理网络。

硬件名称

硬件配置

备注

超聚变2288H V7

CPU INTEL(R) XEON(R) PLATINUM 8558 两颗

内存 64G 12条

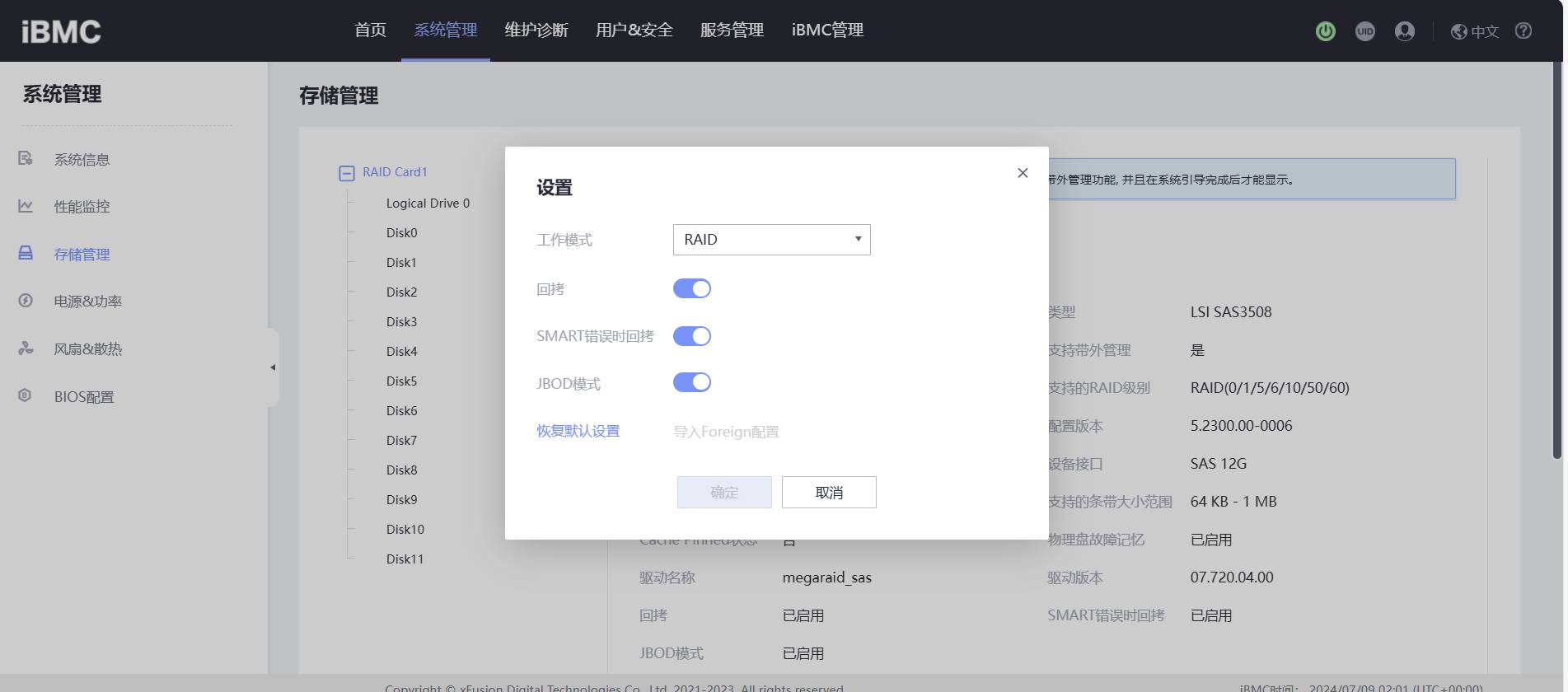

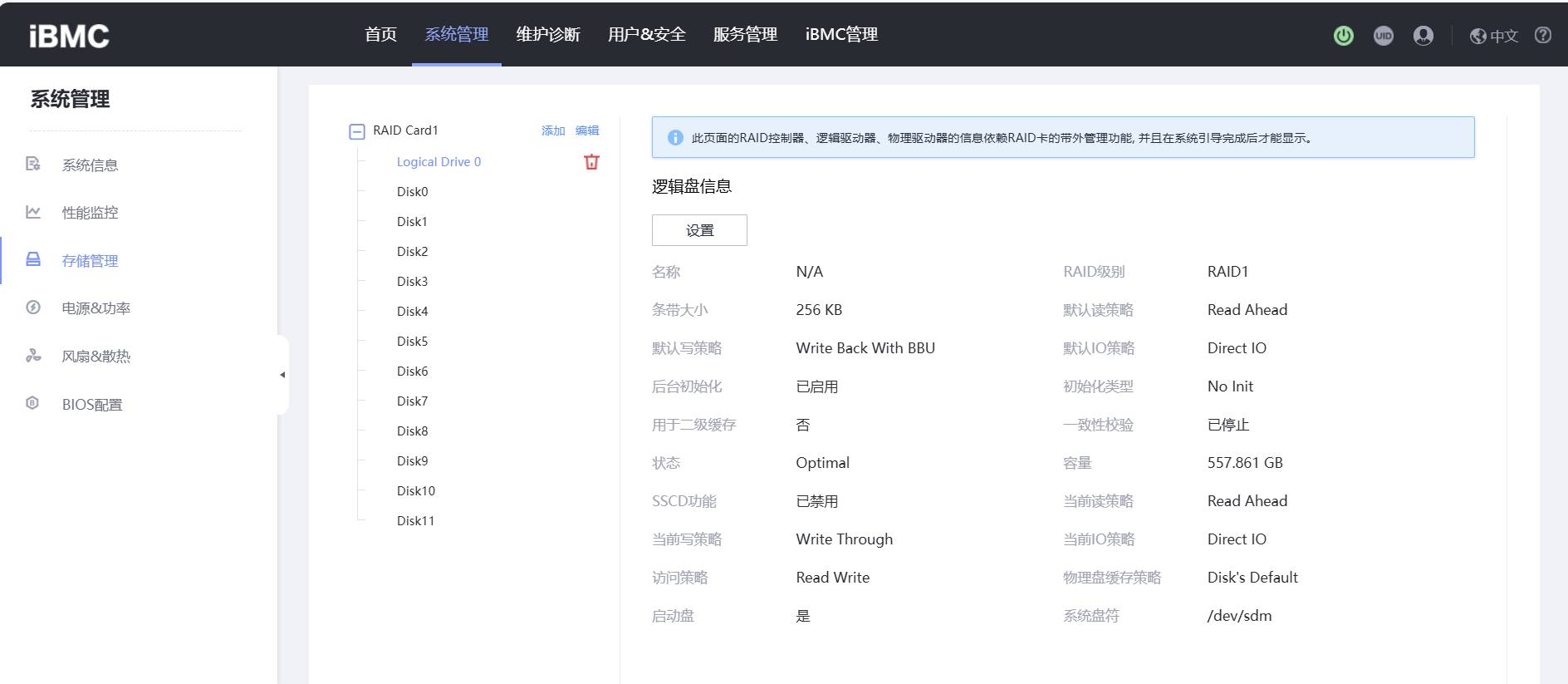

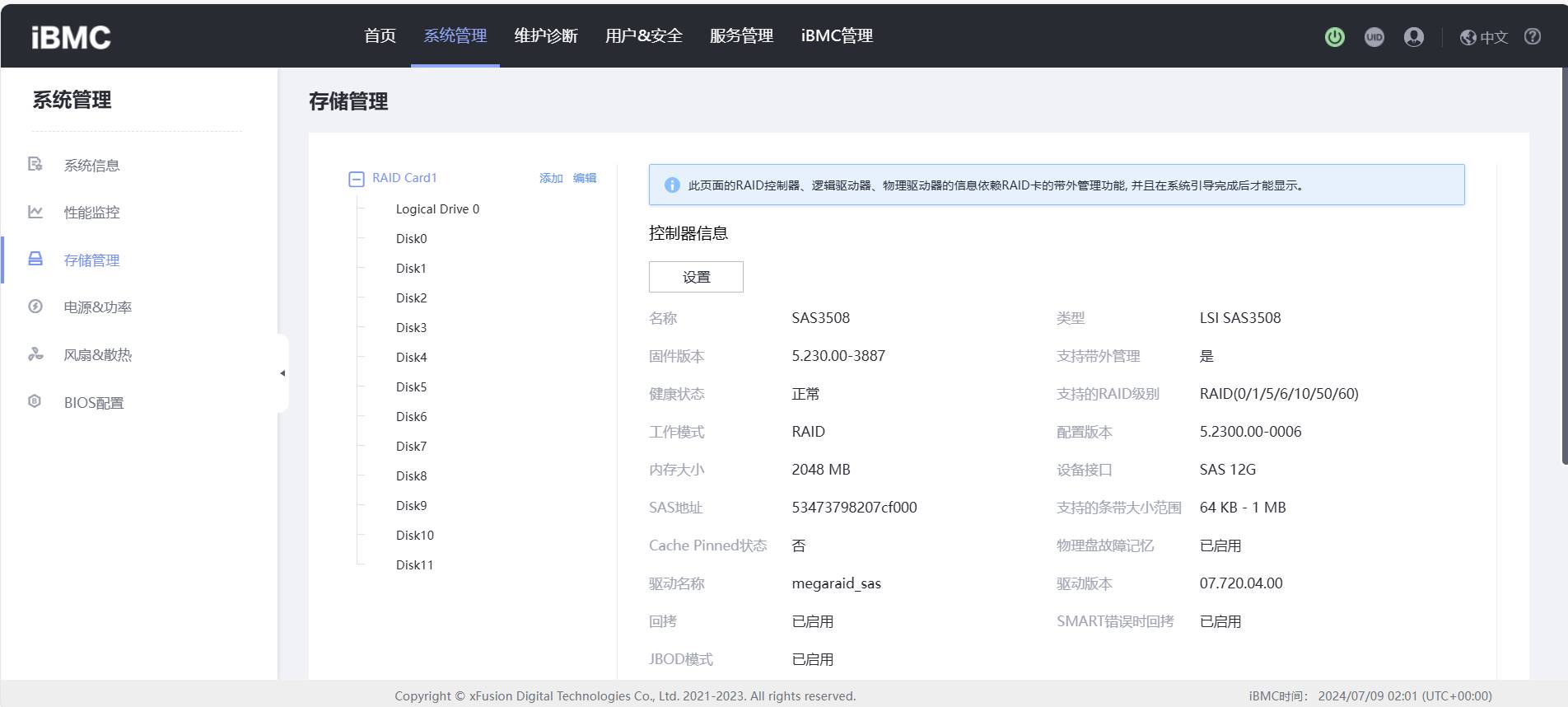

raid卡：MegaRAID 9560-8i 4GB

硬盘：数据盘 16TB 12块，系统盘960GB 2块后置，缓存盘nvme 3.2TB 2块后置

网卡 XC383 万兆网卡两张，四个万兆端口，XP212千兆网卡一张，四个物理网口

电源：2000W两个

6台

万兆交换机-S6730S-S24X6Q-A

24口万兆

2台

软件环境及配套表

产品文档

参考官方文档链接如下：

https://www.xfusion.com/support/#/zh/hyperconverged-solutions/fusionone-hci-23-pid-252193642/document?category=C01

兼容性对照

兼容查询网站

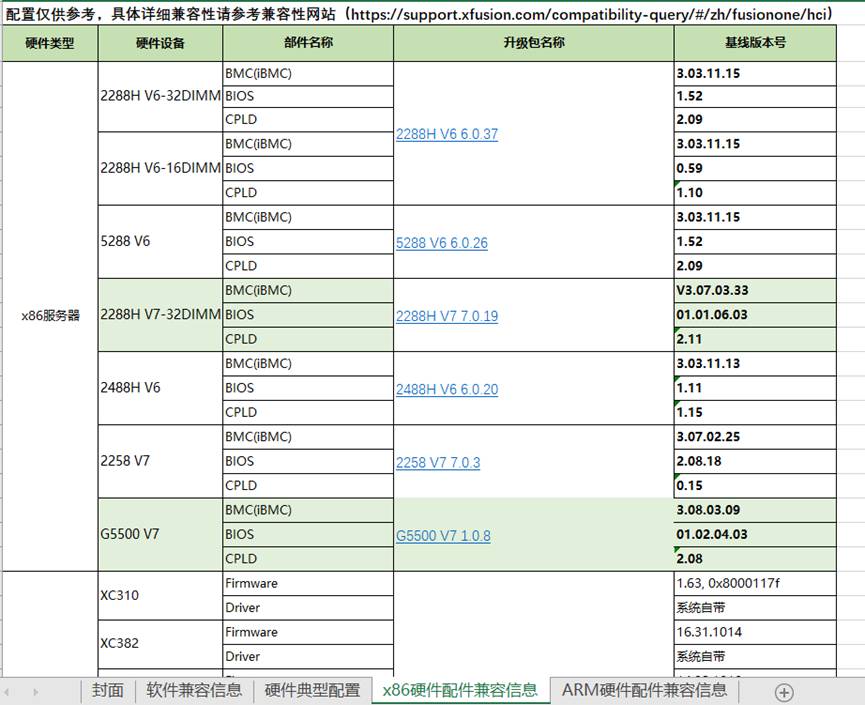

FusionOne HCI 23 23.2.3.2 版本配套表 01表信息截图如下

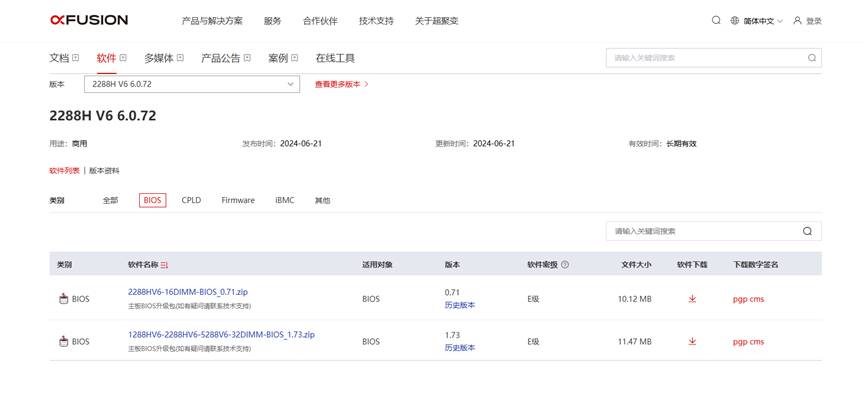

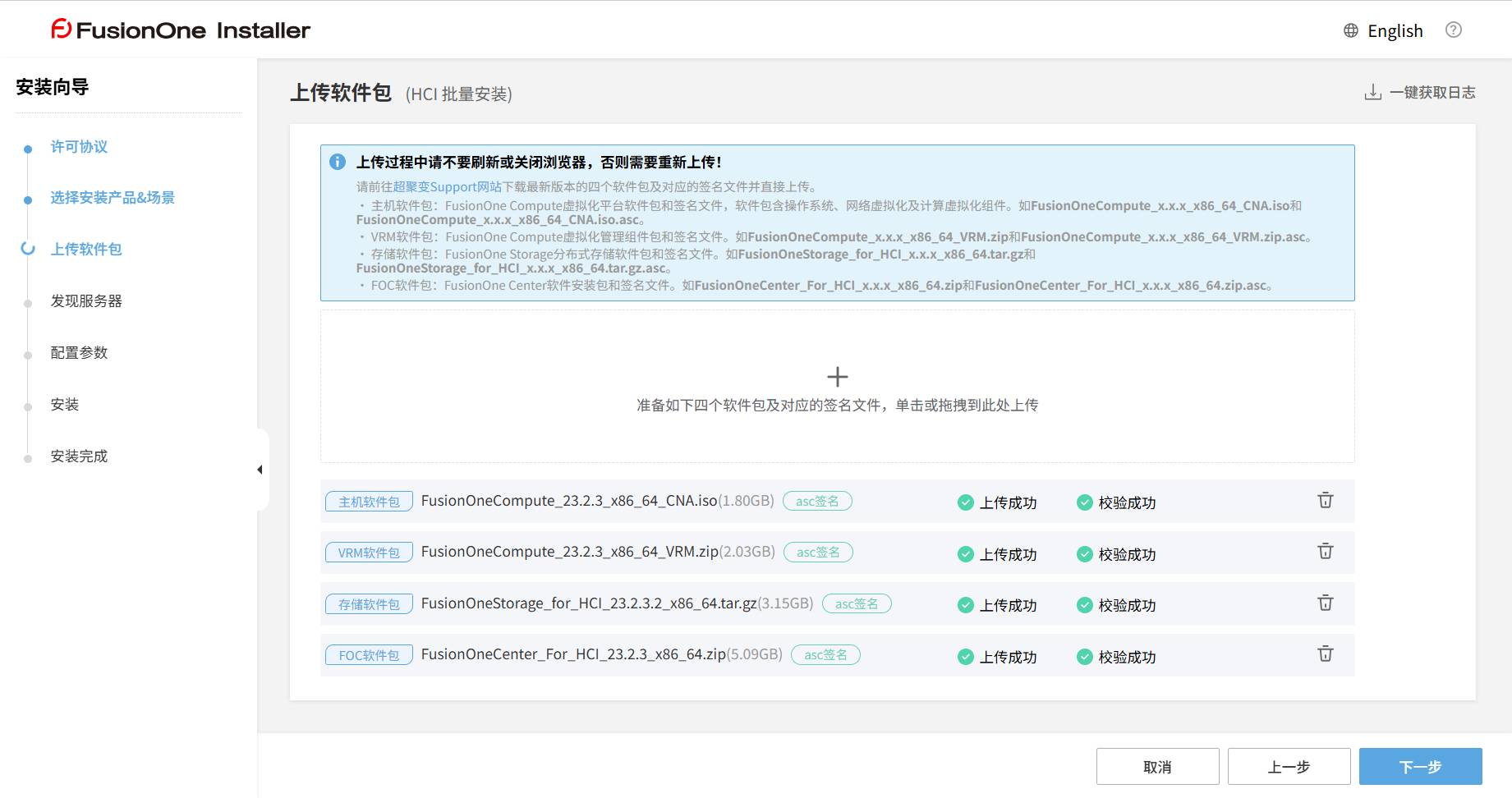

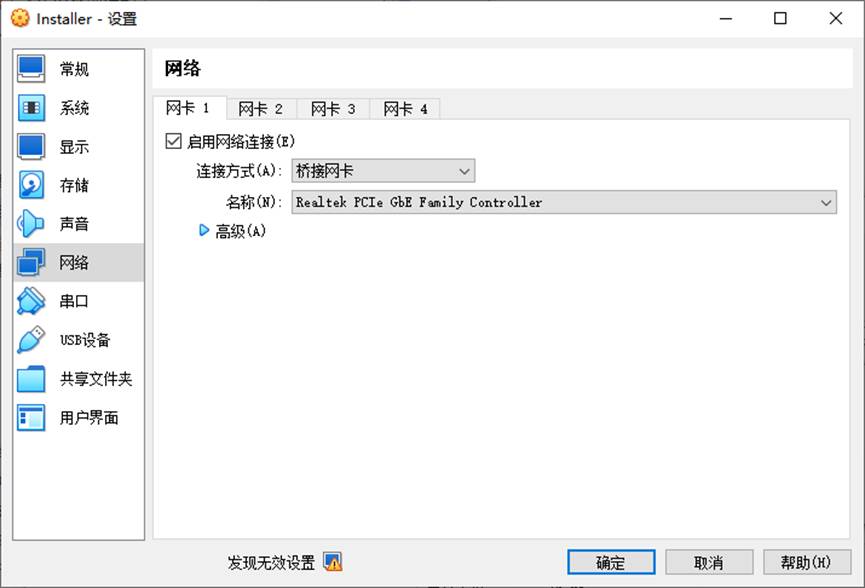

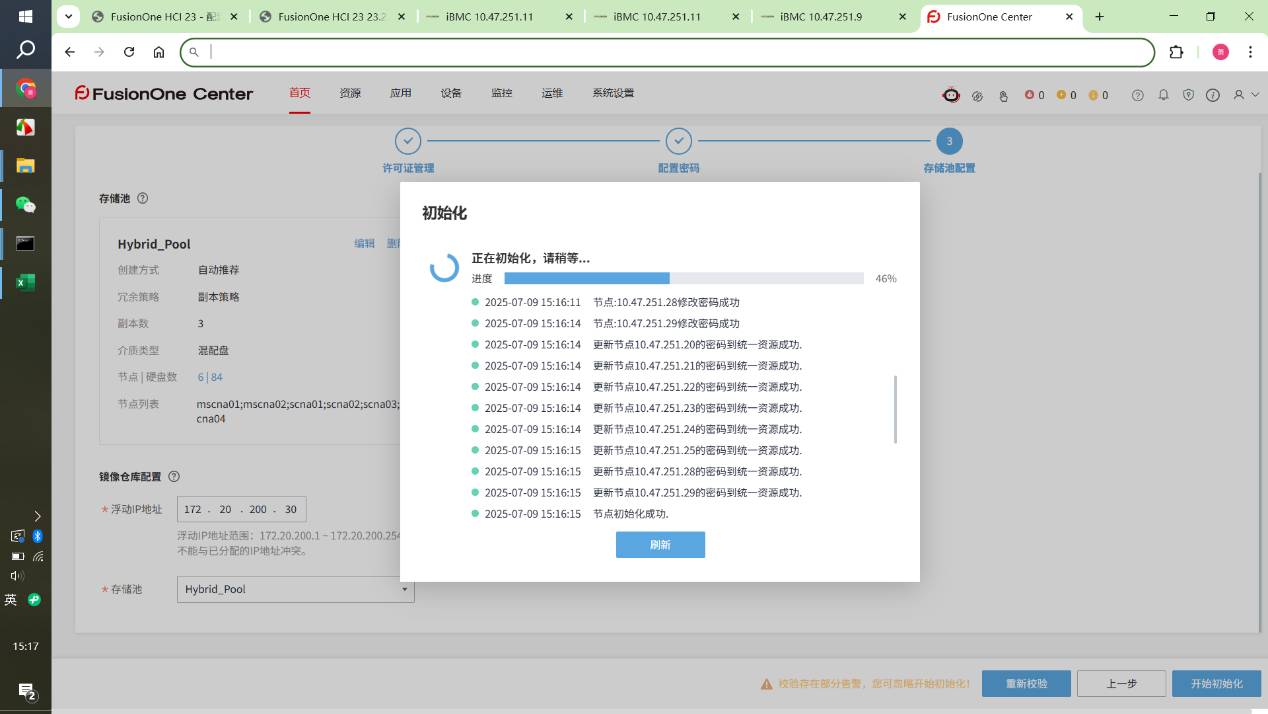

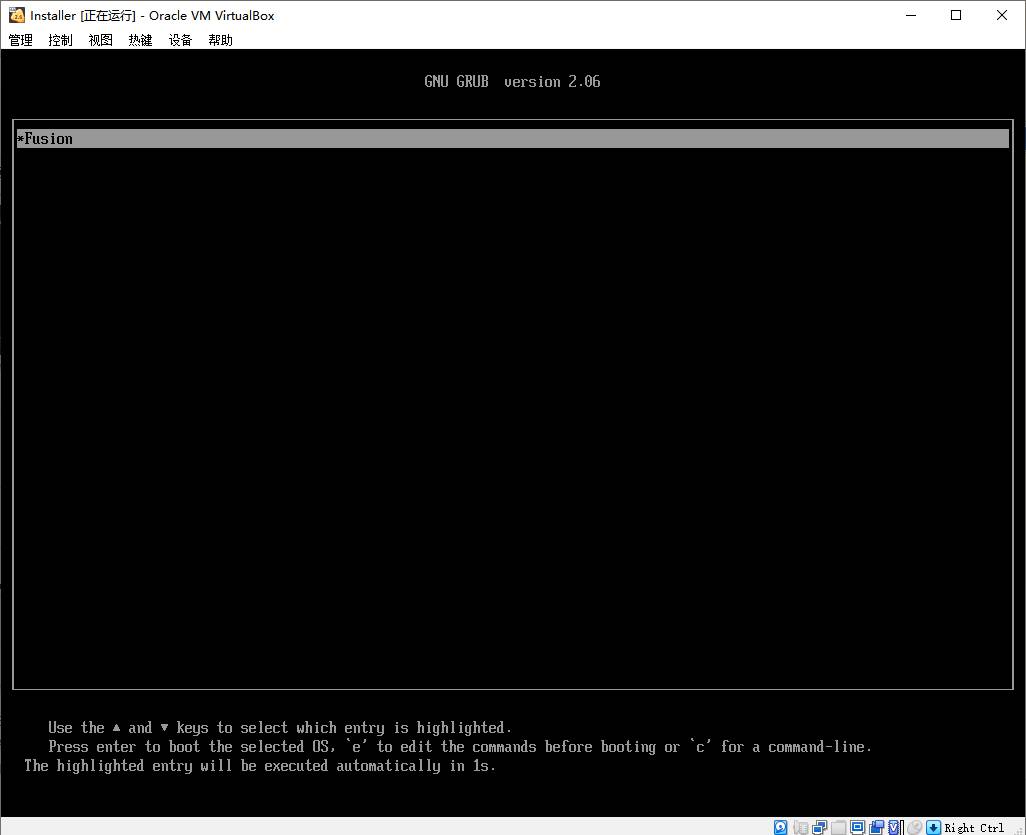

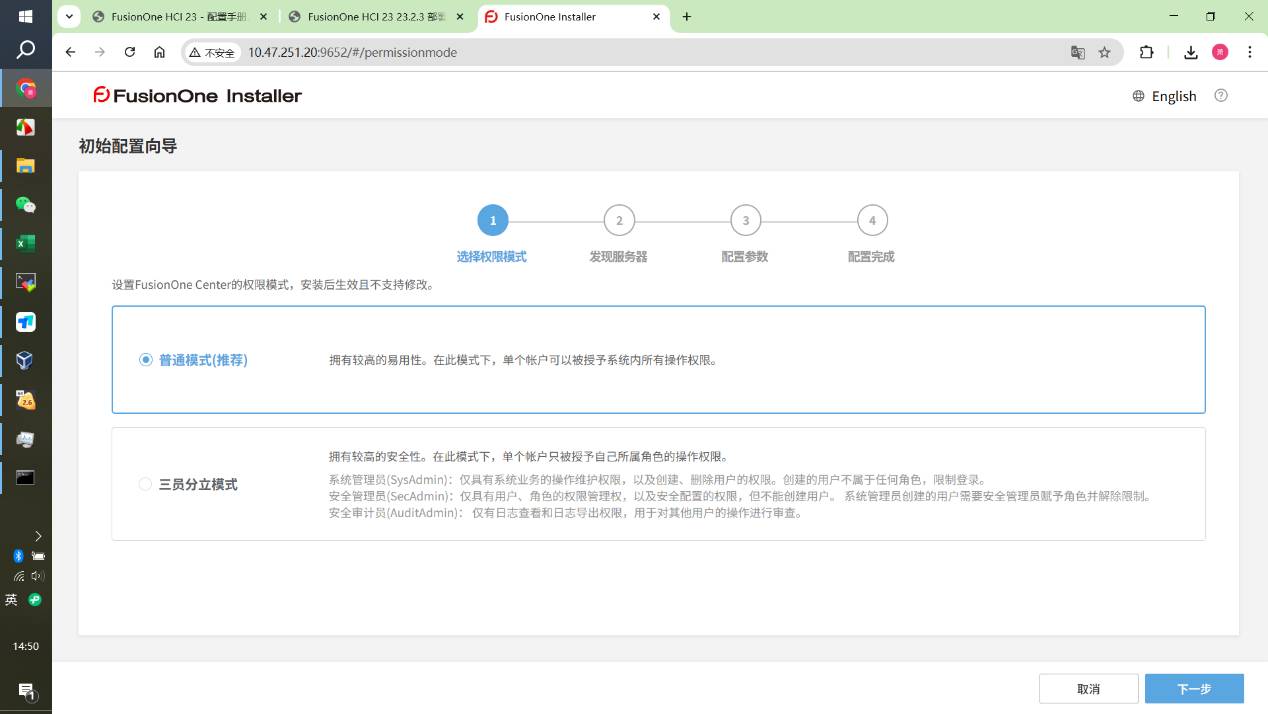

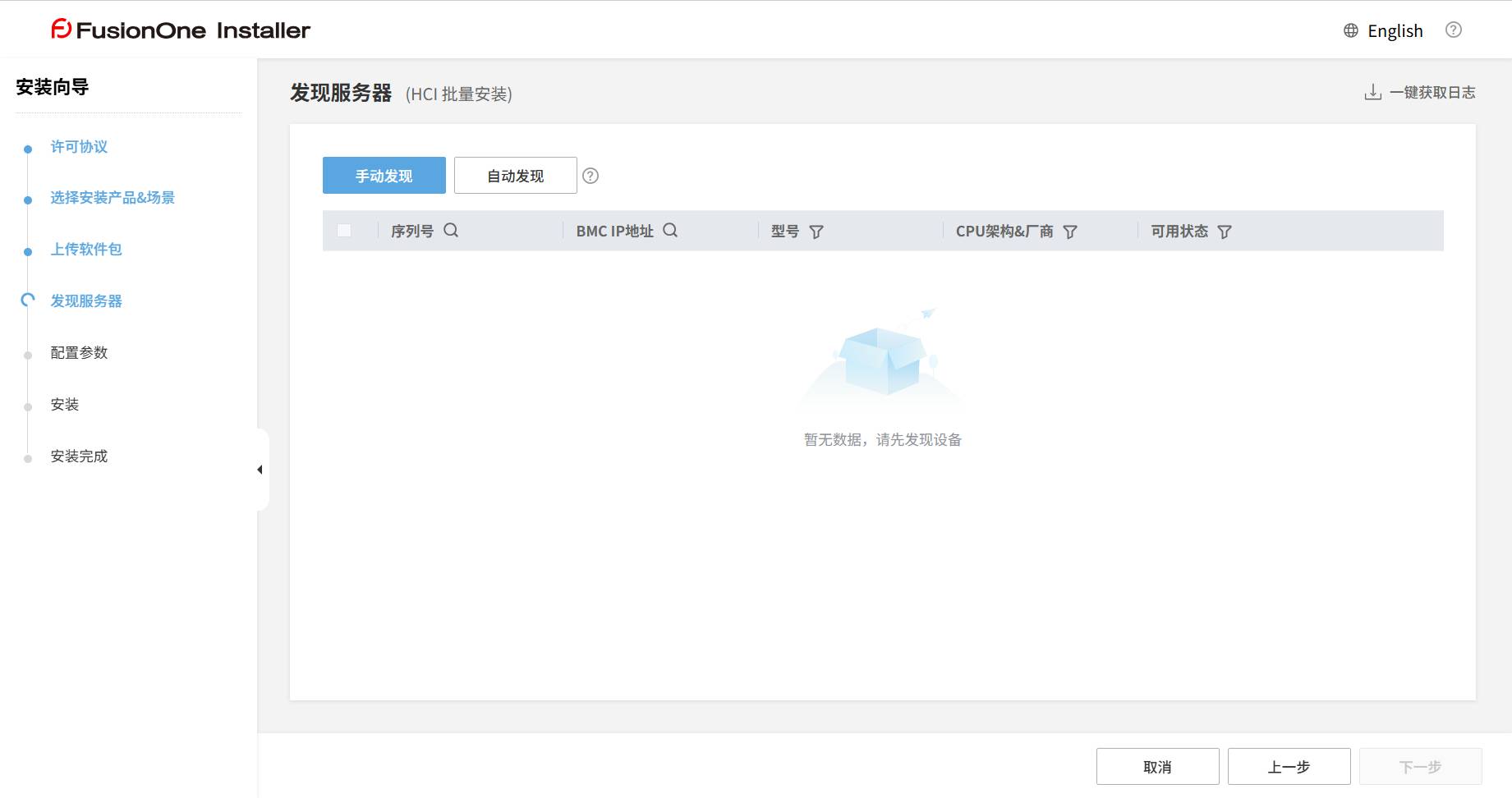

软件下载

下载链接参考如下

https://www.xfusion.com/support/#/zh/hyperconverged-solutions/fusionone-hci-23-pid-252193642/software

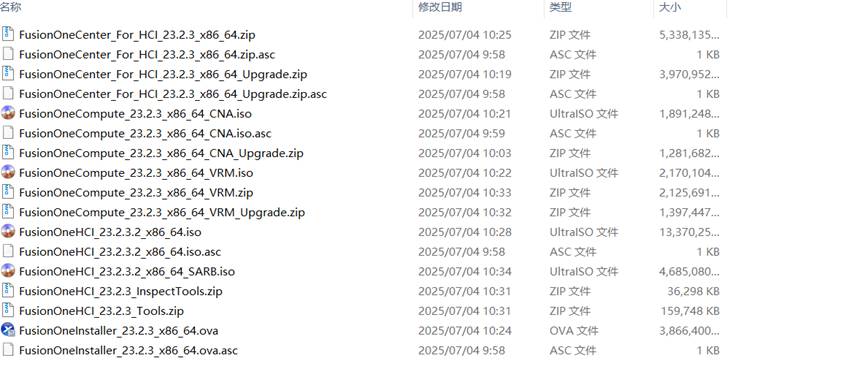

软件下载合集如下图

网络规划及配置

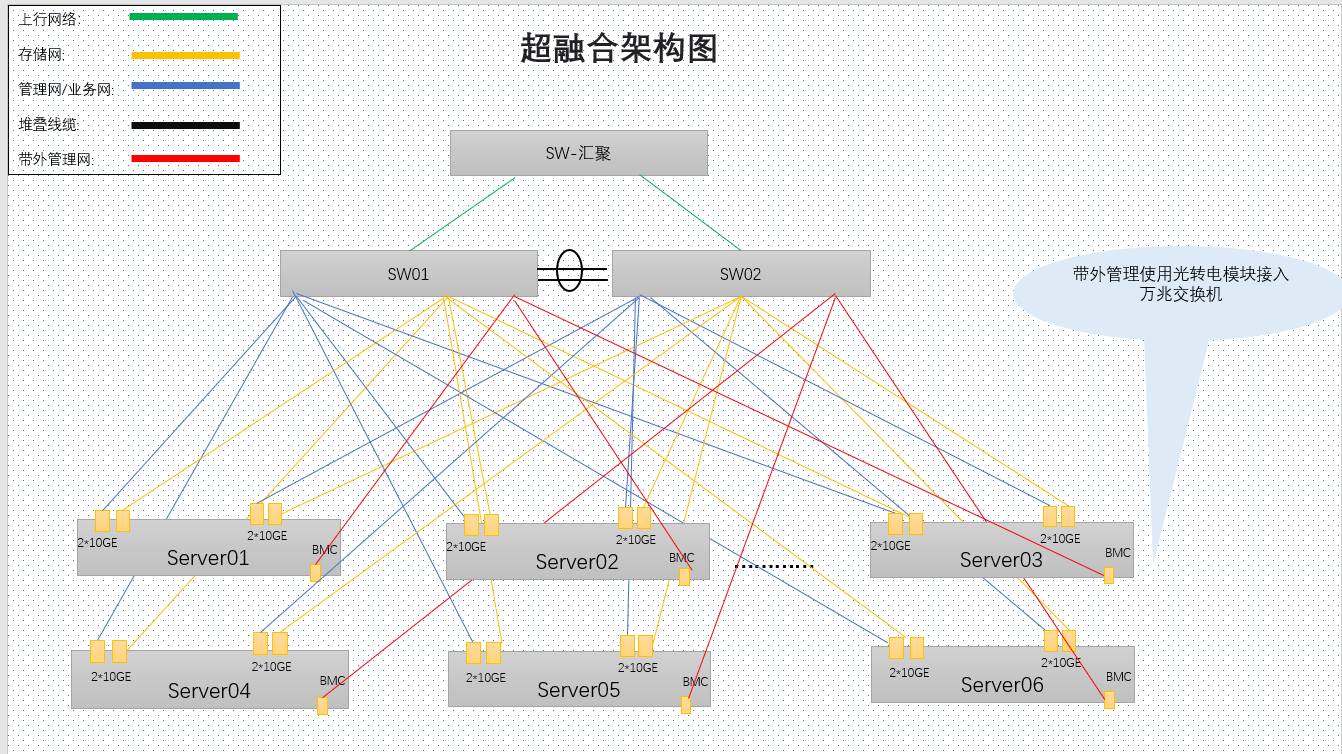

连线拓扑图

端口规划及物理视图

交换机1-6规划为业务网络和管理网，11-16规划为存储网络，17-18-19规划为带外管理网络

物理网卡和交换机端口对应关系表

本地机柜位置

设备位置

设备型号

设备名称

本地设备网口

对端机柜位置

对端设备名称

对端设备端口

网络平面

链路带宽

网络类型

特殊备注
(网线、IB、光纤、单多模等，长度）

本端标签From

本端标签To

对端标签From

对端标签To

机柜1

27-28U

2288H V7

Srv01

slot1-1

机柜1

SW01

10GE1/0/1

业务&管理平面

10GE

以太网

Srv01-slot1-1

SW01-10GE1/0/1

Srv01-slot1-1

机柜1

27-28U

2288H V7

Srv01

slot1-2

机柜1

SW01

10GE1/0/11

存储前端平面和后端平面

10GE

以太网

Srv01-slot1-2

SW01-10GE1/0/11

Srv01-slot1-2

机柜1

27-28U

2288H V7

Srv01

slot2-1

机柜1

SW02

10GE1/0/1

业务&管理平面

10GE

以太网

Srv01-slot2-1

SW02-10GE1/0/1

Srv01-slot2-1

机柜1

27-28U

2288H V7

Srv01

slot2-2

机柜1

SW02

10GE1/0/11

存储前端平面和后端平面

10GE

以太网

Srv01-slot2-2

SW02-10GE1/0/11

Srv01-slot2-2

机柜1

27-28U

2288H V7

Srv01

BMC

机柜1

SW01

GE/0/17

BMC平面

以太网

使用光转电模块

Srv01-BMC

SW01-GE/0/17

Srv01-BMC

机柜1

24-25U

2288H V7

Srv02

slot1-1

机柜1

SW01

10GE1/0/2

业务&管理平面

10GE

以太网

Srv02-slot1-1

SW01-10GE1/0/2

Srv02-slot1-1

机柜1

24-25U

2288H V7

Srv02

slot1-2

机柜1

SW01

10GE1/0/12

存储前端平面和后端平面

10GE

以太网

Srv02-slot1-2

SW01-10GE1/0/12

Srv02-slot1-2

机柜1

24-25U

2288H V7

Srv02

slot2-1

机柜1

SW02

10GE1/0/2

业务&管理平面

10GE

以太网

Srv02-slot2-1

SW02-10GE1/0/2

Srv02-slot2-1

机柜1

24-25U

2288H V7

Srv02

slot2-2

机柜1

SW02

10GE1/0/12

存储前端平面和后端平面

10GE

以太网

Srv02-slot2-2

SW02-10GE1/0/12

Srv02-slot2-2

机柜1

24-25U

2288H V7

Srv02

BMC

机柜1

SW01

GE/0/18

BMC平面

以太网

使用光转电模块

Srv02-BMC

SW01-GE/0/18

Srv02-BMC

机柜1

21-22U

2288H V7

Srv03

slot1-1

机柜1

SW01

10GE1/0/3

业务&管理平面

10GE

以太网

Srv03-slot1-1

SW01-10GE1/0/3

Srv03-slot1-1

机柜1

21-22U

2288H V7

Srv03

slot1-2

机柜1

SW01

10GE1/0/13

存储前端平面和后端平面

10GE

以太网

Srv03-slot1-2

SW01-10GE1/0/13

Srv03-slot1-2

机柜1

21-22U

2288H V7

Srv03

slot2-1

机柜1

SW02

10GE1/0/3

业务&管理平面

10GE

以太网

Srv03-slot2-1

SW02-10GE1/0/3

Srv03-slot2-1

机柜1

21-22U

2288H V7

Srv03

slot2-2

机柜1

SW02

10GE1/0/13

存储前端平面和后端平面

10GE

以太网

Srv03-slot2-2

SW02-10GE1/0/13

Srv03-slot2-2

机柜1

21-22U

2288H V7

Srv03

BMC

机柜1

SW01

GE/0/19

BMC平面

以太网

使用光转电模块

Srv03-BMC

SW01-GE/0/19

Srv03-BMC

机柜2

27-28U

2288H V7

Srv04

slot1-1

机柜1

SW01

10GE1/0/4

业务&管理平面

10GE

以太网

Srv04-slot1-1

SW01-10GE1/0/4

Srv04-slot1-1

机柜2

27-28U

2288H V7

Srv04

slot1-2

机柜1

SW01

10GE1/0/14

存储前端平面和后端平面

10GE

以太网

Srv04-slot1-2

SW01-10GE1/0/14

Srv04-slot1-2

机柜2

27-28U

2288H V7

Srv04

slot2-1

机柜1

SW02

10GE1/0/4

业务&管理平面

10GE

以太网

Srv04-slot2-1

SW02-10GE1/0/4

Srv04-slot2-1

机柜2

27-28U

2288H V7

Srv04

slot2-2

机柜1

SW02

10GE1/0/14

存储前端平面和后端平面

10GE

以太网

Srv04-slot2-2

SW02-10GE1/0/14

Srv04-slot2-2

机柜2

27-28U

2288H V7

Srv04

BMC

机柜1

SW02

GE/0/17

BMC平面

以太网

使用光转电模块

Srv04-BMC

SW02-GE/0/17

Srv04-BMC

机柜2

24-25U

2288H V7

Srv05

slot1-1

机柜1

SW01

10GE1/0/5

业务&管理平面

10GE

以太网

Srv05-slot1-1

SW01-10GE1/0/5

Srv05-slot1-1

机柜2

24-25U

2288H V7

Srv05

slot1-2

机柜1

SW01

10GE1/0/15

存储前端平面和后端平面

10GE

以太网

Srv05-slot1-2

SW01-10GE1/0/15

Srv05-slot1-2

机柜2

24-25U

2288H V7

Srv05

slot2-1

机柜1

SW02

10GE1/0/5

业务&管理平面

10GE

以太网

Srv05-slot2-1

SW02-10GE1/0/5

Srv05-slot2-1

机柜2

24-25U

2288H V7

Srv05

slot2-2

机柜1

SW02

10GE1/0/15

存储前端平面和后端平面

10GE

以太网

Srv05-slot2-2

SW02-10GE1/0/15

Srv05-slot2-2

机柜2

24-25U

2288H V7

Srv05

BMC

机柜1

SW02

GE/0/18

BMC平面

以太网

使用光转电模块

Srv05-BMC

SW02-GE/0/18

Srv05-BMC

机柜2

21-22U

2288H V7

Srv06

slot1-1

机柜1

SW01

10GE1/0/6

业务&管理平面

10GE

以太网

Srv06-slot1-1

SW01-10GE1/0/6

Srv06-slot1-1

机柜2

21-22U

2288H V7

Srv06

slot1-2

机柜1

SW01

10GE1/0/16

存储前端平面和后端平面

10GE

以太网

Srv06-slot1-2

SW01-10GE1/0/16

Srv06-slot1-2

机柜2

21-22U

2288H V7

Srv06

slot2-1

机柜1

SW02

10GE1/0/6

业务&管理平面

10GE

以太网

Srv06-slot2-1

SW02-10GE1/0/6

Srv06-slot2-1

机柜2

21-22U

2288H V7

Srv06

slot2-2

机柜1

SW02

10GE1/0/16

存储前端平面和后端平面

10GE

以太网

Srv06-slot2-2

SW02-10GE1/0/16

Srv06-slot2-2

机柜2

21-22U

2288H V7

Srv06

BMC

机柜1

SW02

GE/0/18

BMC平面

以太网

使用光转电模块

Srv06-BMC

SW02-GE/0/18

Srv06-BMC

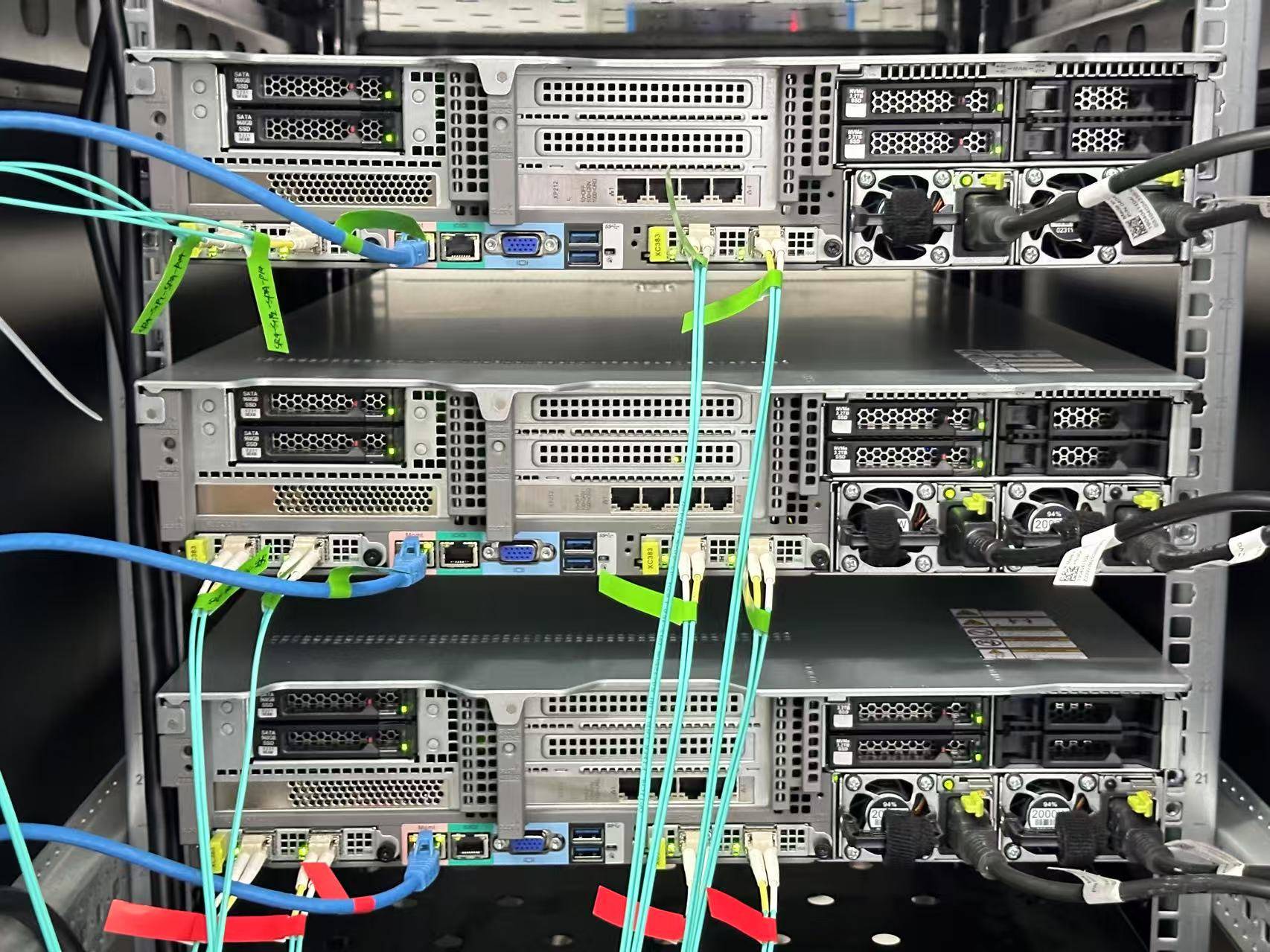

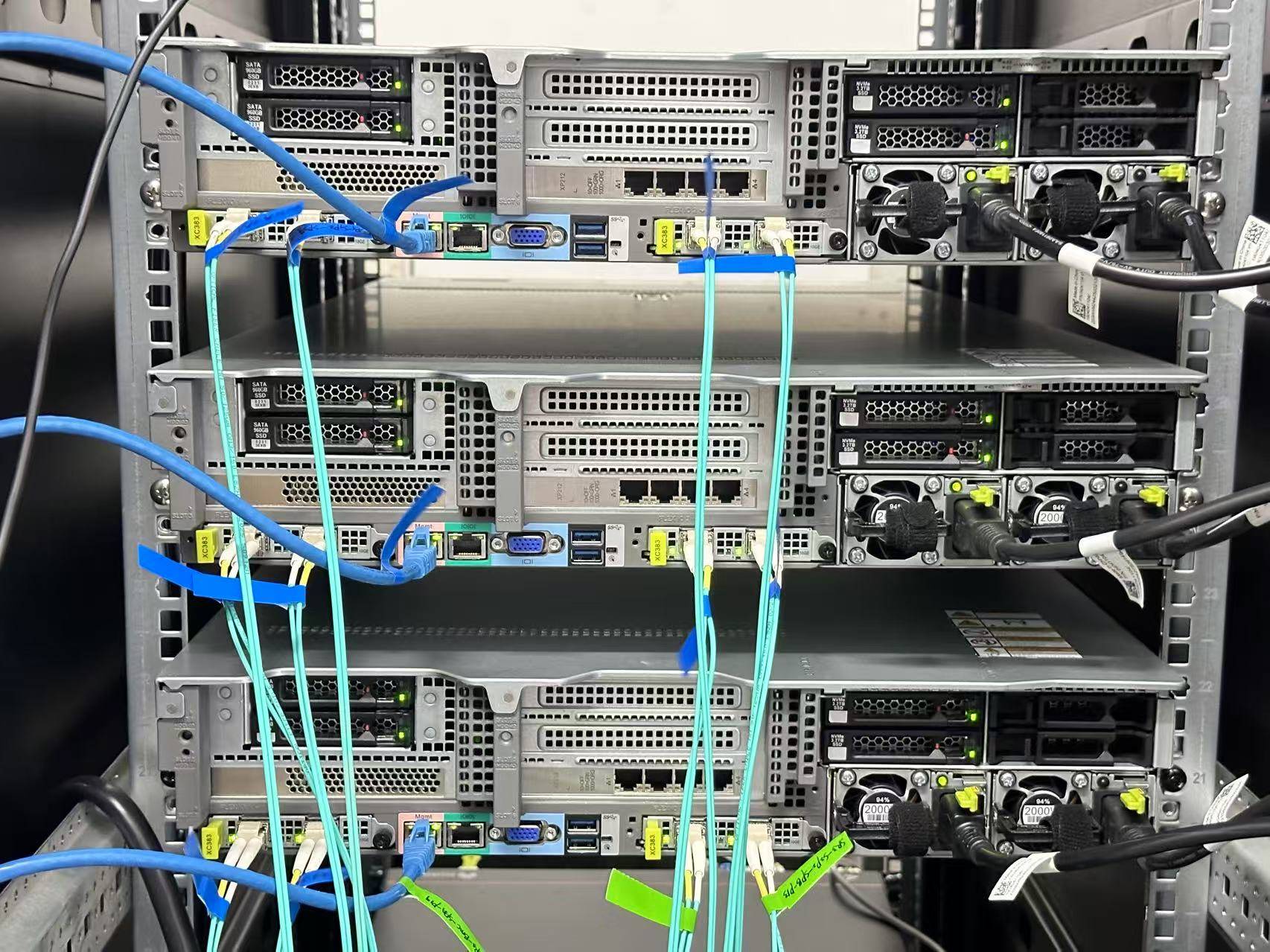

物理视图

物理网卡1：端口1为业务网络，端口2为存储网

物理网卡2：端口1为业务网，端口2为存储网

管理网络和业务网复用分别为卡1卡2的第一个物理端口，这样设计防止单网卡故障影响业务运行。

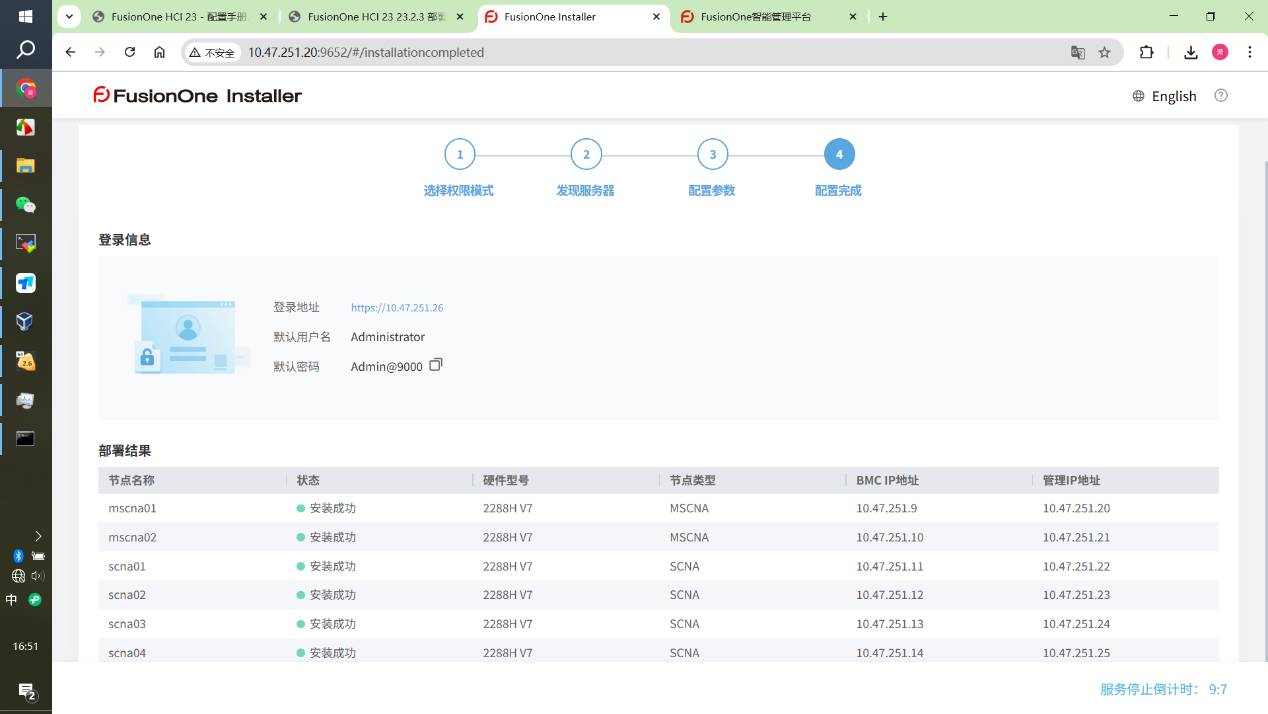

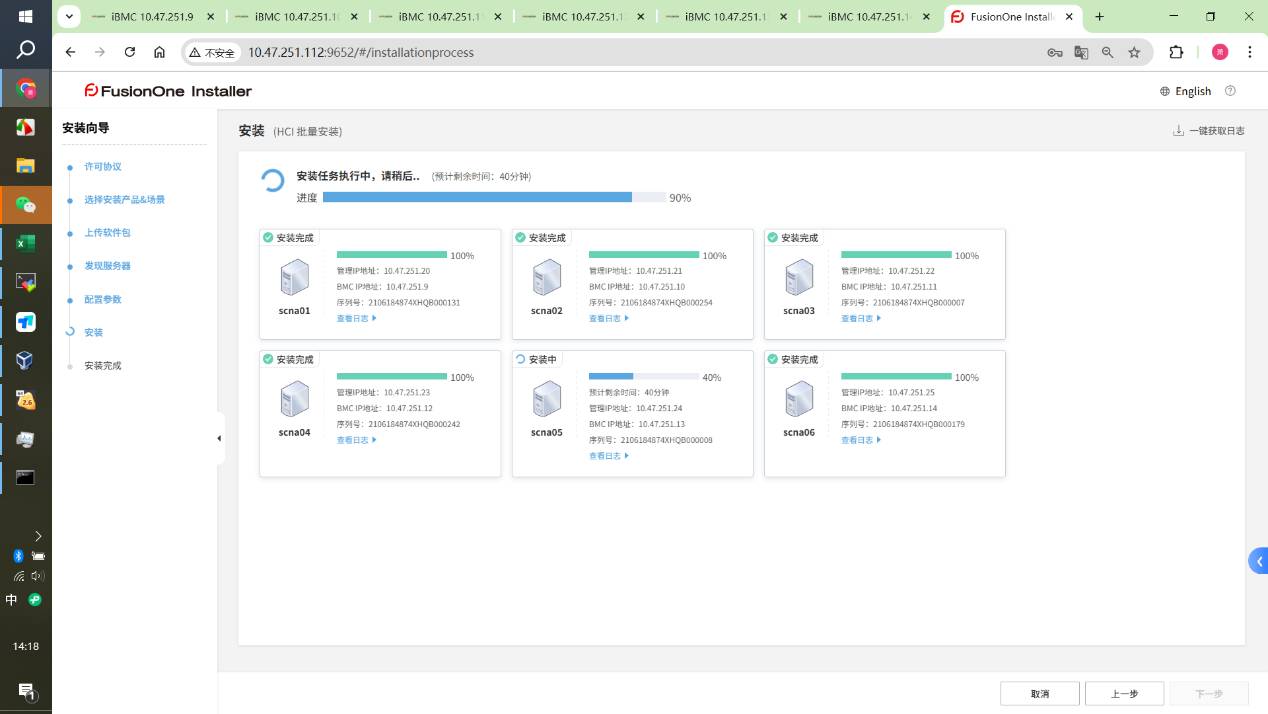

IP地址规划表

角色	BMC	VLAN	业务管理网	VLAN	存储网	VLAN	备注
MCNA01	10.63.4.30	2000	10.47.251.20	2000	172.21.50.1	3000	管理存储计算节点主
MCNA02	10.63.4.31	2000	10.47.251.21	2000	172.21.50.2	3000	管理存储计算节点备
SCNA01	10.63.4.32	2000	10.47.251.22	2000	172.21.50.3	3000	存储计算节点
SCNA02	10.63.4.33	2000	10.47.251.23	2000	172.21.50.4	3000	存储计算节点
SCNA03	10.63.4.34	2000	10.47.251.24	2000	172.21.50.5	3000	存储计算节点
SCNA04	10.63.4.35	2000	10.47.251.25	2000	172.21.50.6	3000	存储计算节点

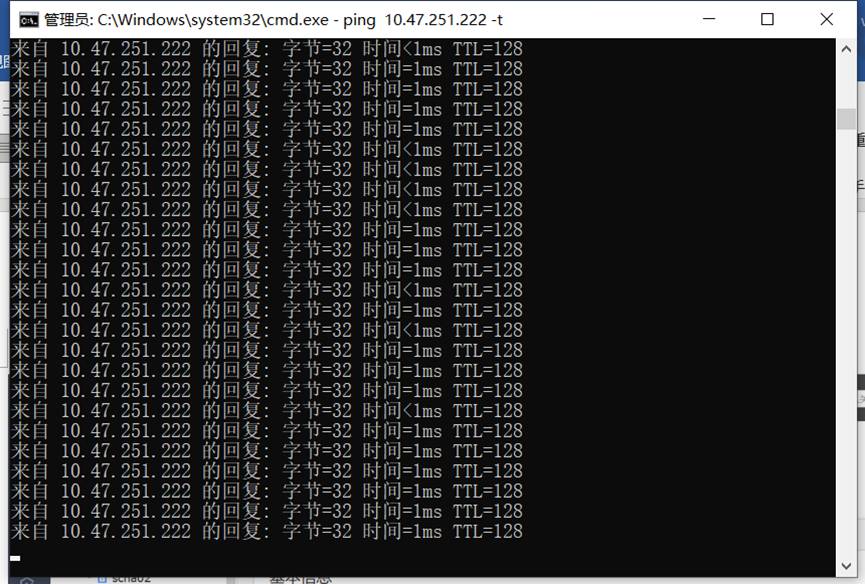

业务网

和管理网复用，上连汇聚网络，根据业务规划的ip和vlan，需要在万兆业务交换机上打通即可

管理网

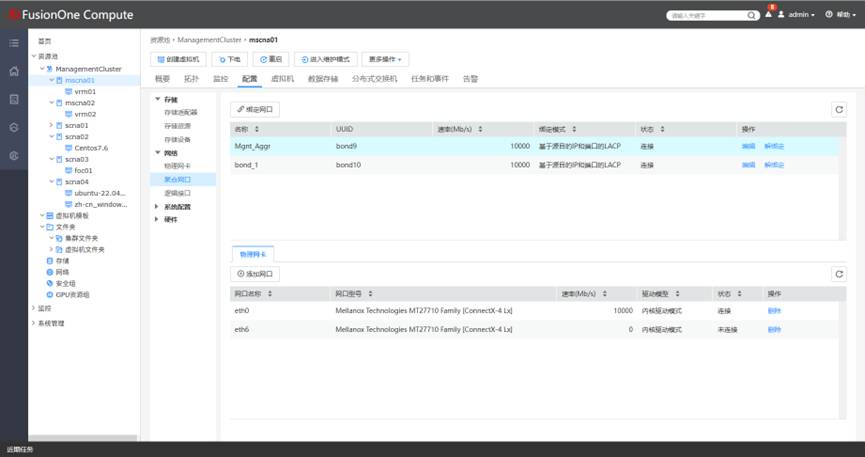

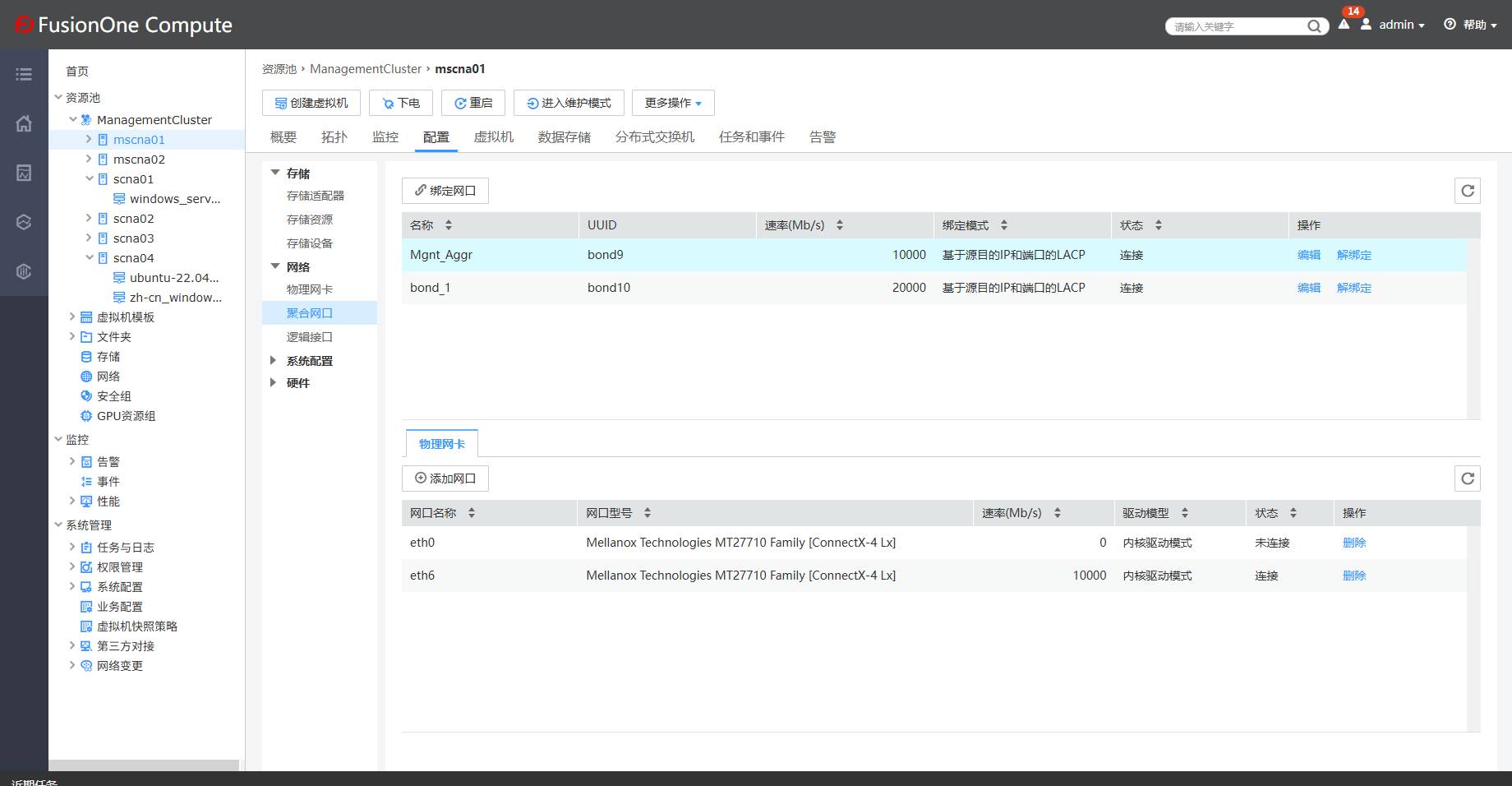

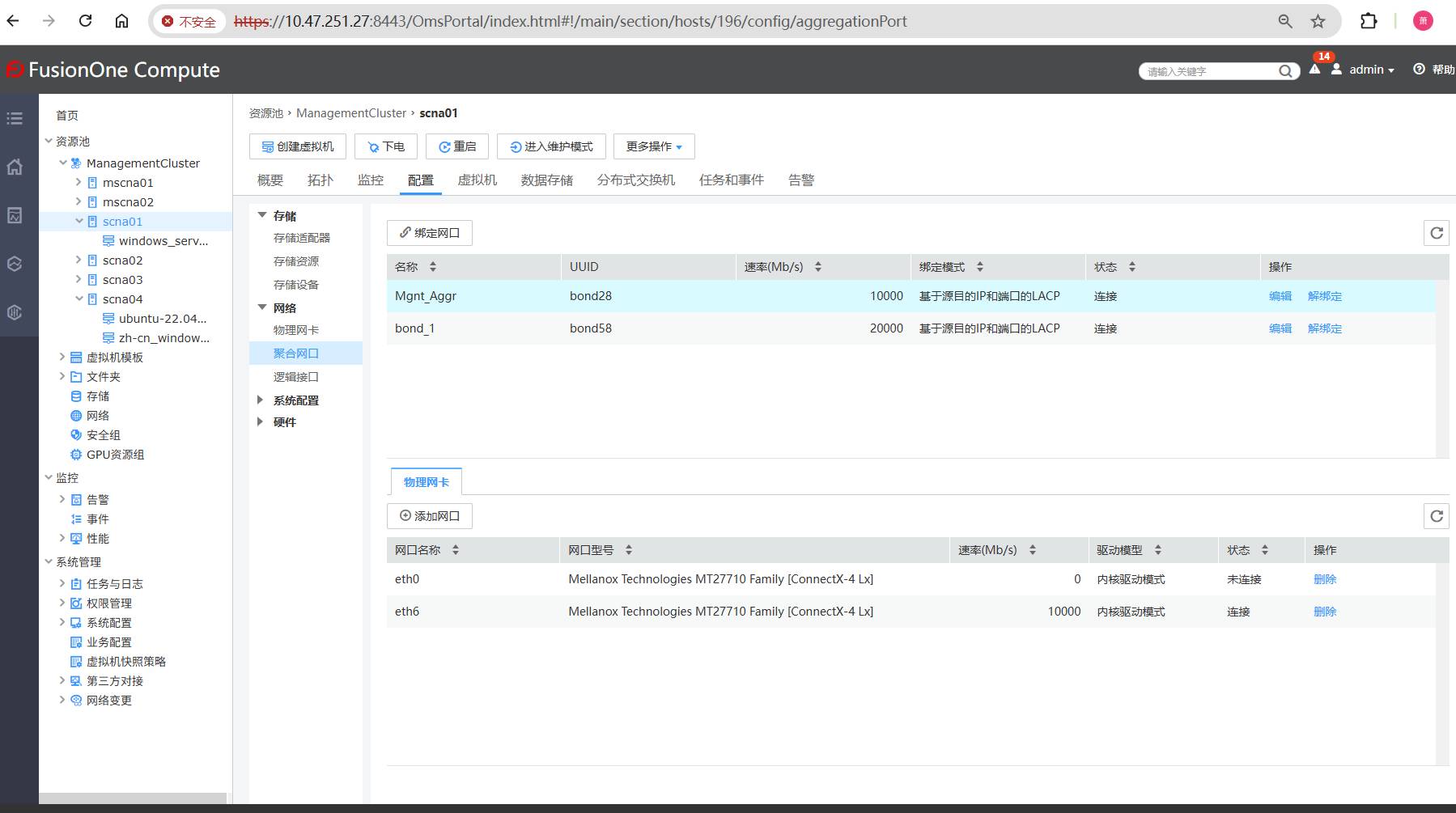

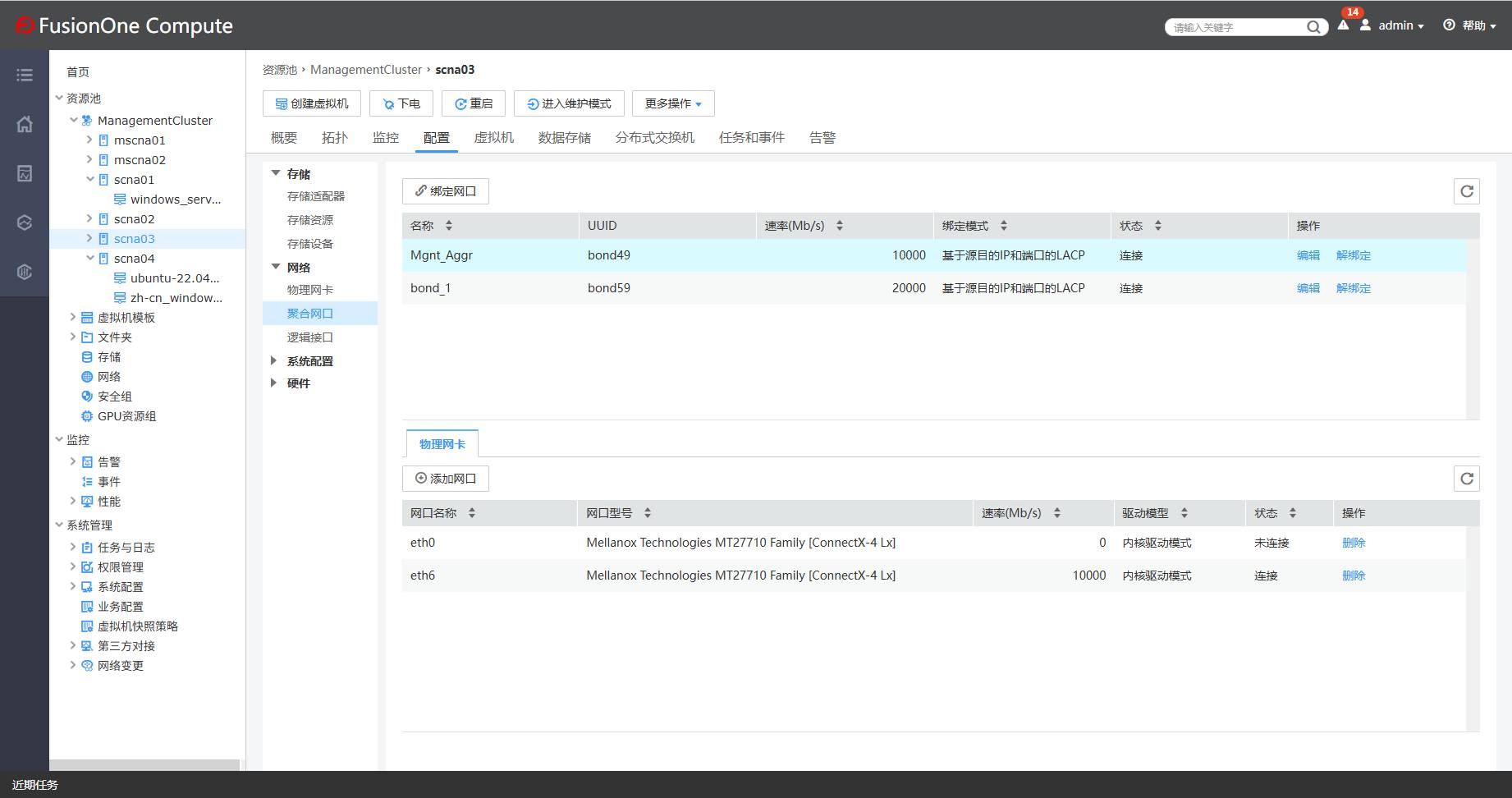

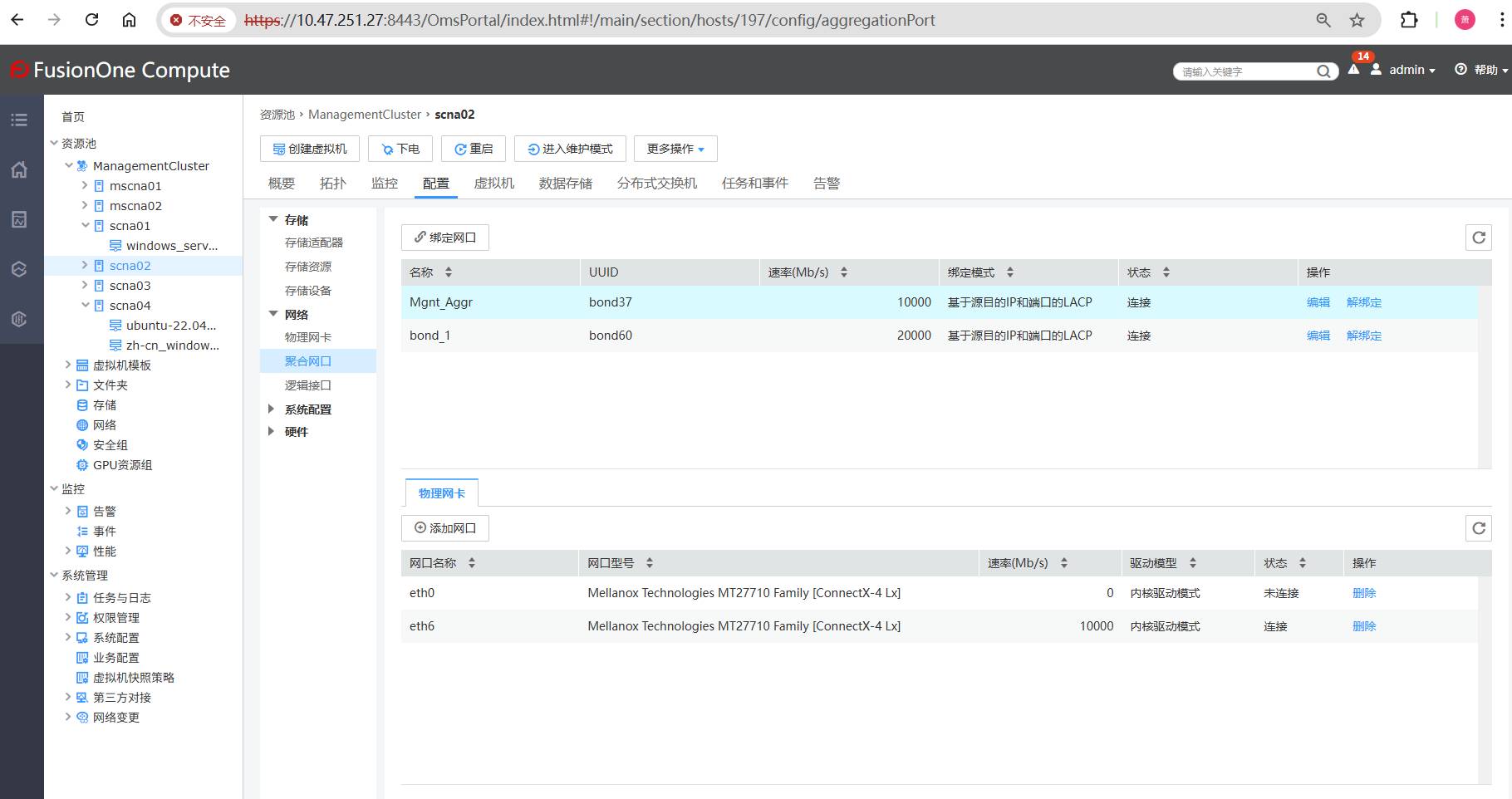

管理网采用双链路聚合分别连接两个交换机的管理网聚合端口，管理和业务如果是万兆可以选择复用

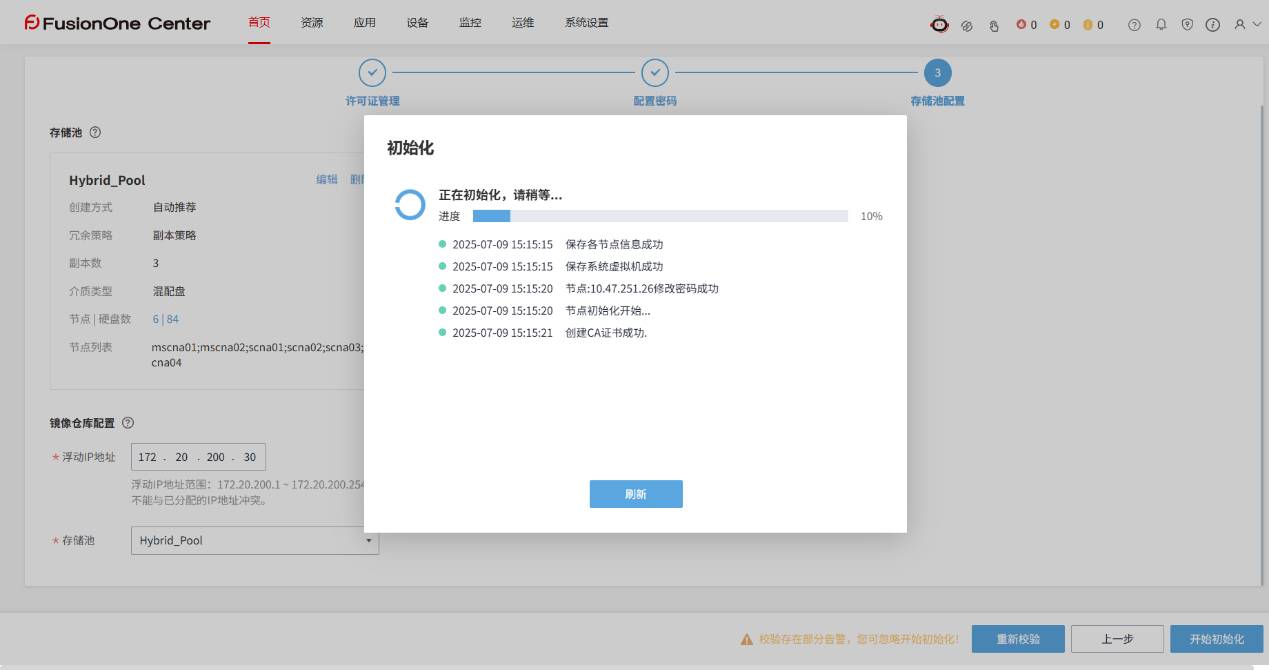

存储网

存储网采用双链路聚合分别连接两个交换机的存储网聚合端口

带外管理网

IBMC网络为其按照网络需要和万兆堆叠交换机网络打通

交换机配置

参考官方文档

https://support.xfusion.com/support/#/zh/docOnline/DOC2020027746?path=zh-cn_topic_0000001155076845&relationId=DOC2020027744&mark=178

交换机堆叠

交换机冗余方式：

堆叠：堆叠（iStack）将多台交换机通过堆叠线缆连接在一起，使多台设备在逻辑上变成一台交换设备，作为一个整体参与数据转发。堆叠具有配置、设计相对简单的优点，主要应用于小企业、客户运维能力弱、边缘站点、小规模组网。

M-LAG：M-LAG（Multichassis Link Aggregation Group）即跨设备链路聚合组方式的配置方法，是一种实现跨设备链路聚合的机制，将两台交换机通过peer-link链路连接并以同一个状态和主机进行链路聚合协商，从而把链路可靠性从单板级提高到了设备级，组成双活系统。M-LAG相比于堆叠配置复杂度较高，具有更高的可靠性，并且支持单机设备独立升级，广泛应用于银行、证券、数据中心等双归接入场景。

结合FusionOne HCI组网要求，推荐使用堆叠

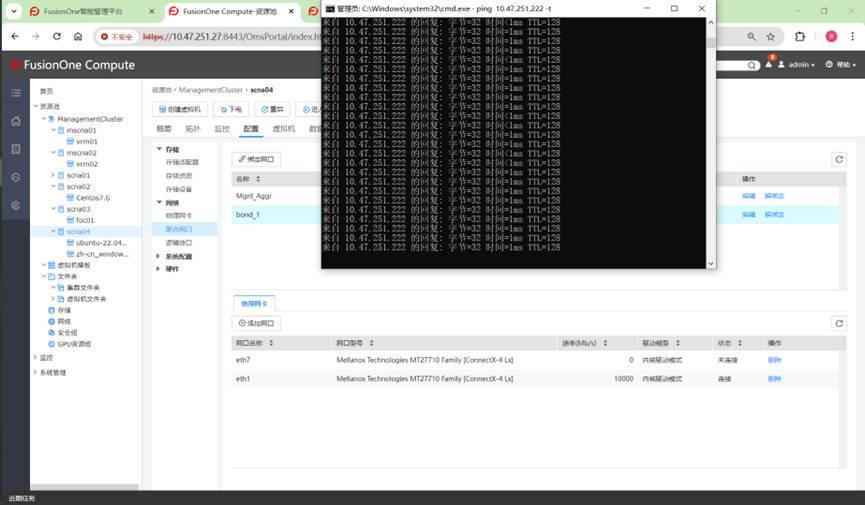

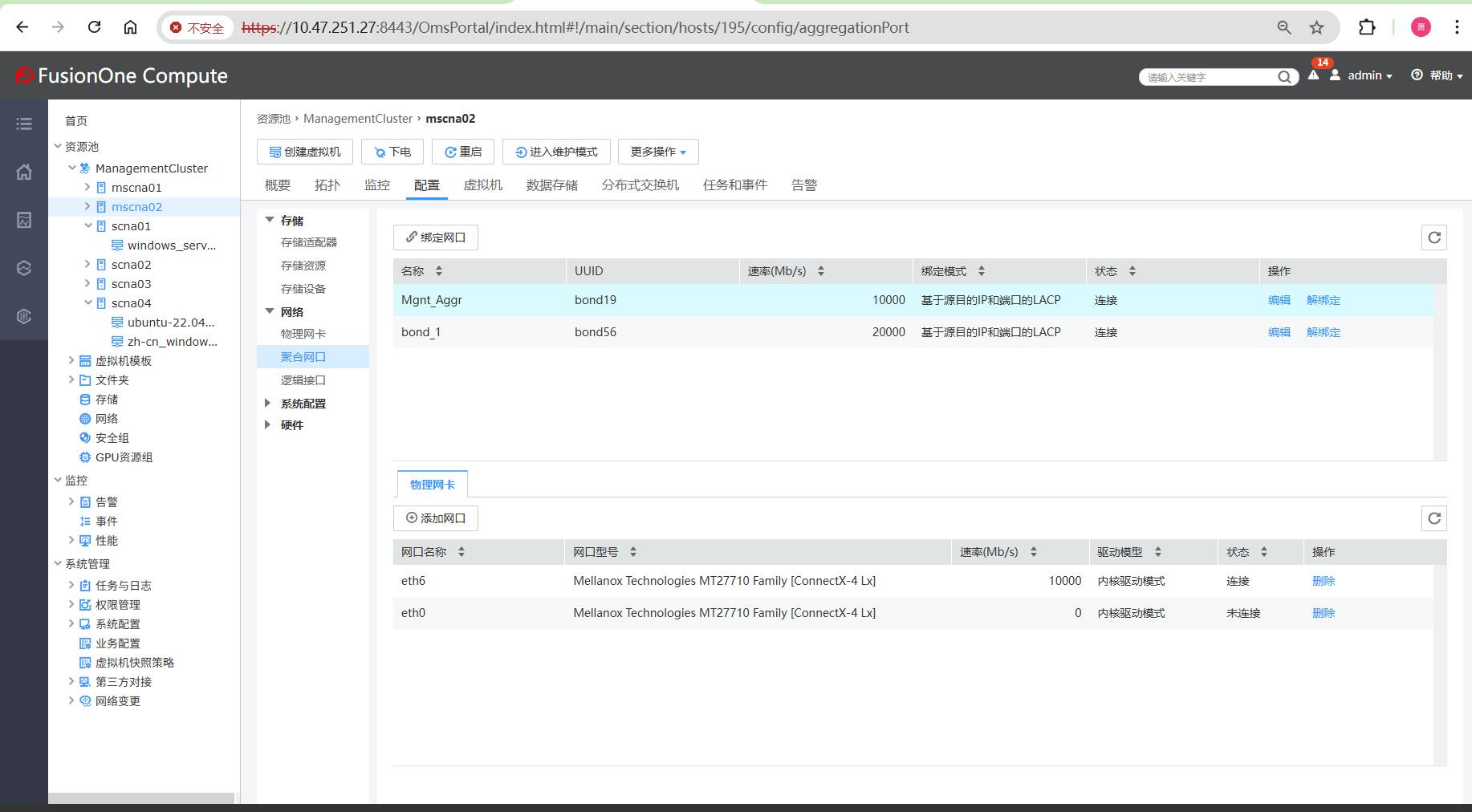

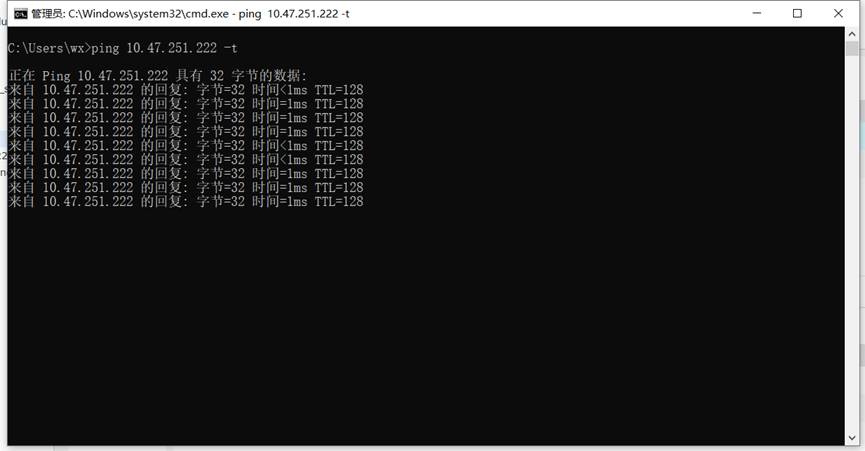

端口聚合

配置如下

interface Eth-Trunk4
port link-type trunk
trunk pvid vlan 2000port
undoport trunk allow-pass vlan 1
porttrunk allow-pass vlan 2000
mode lacp
lacptumeout fast
lacpforce-forward

interface Eth-Trunk5
port link-type trunk
port trunk pvid vlan 2000
undo port trunk allow-pass vlan 1
porttrunk allow-pass vlan 2000
mode lacp
lacp tieout fast
lacp force-forward

interface Eth-Trunk6
port link-type trunk
port trunk pvid vlan 2000
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 2000
mode lacp
lacptimeout fast
lacp force-forward
