#交换机的常用技术#
#任务三交换机的STP技术#

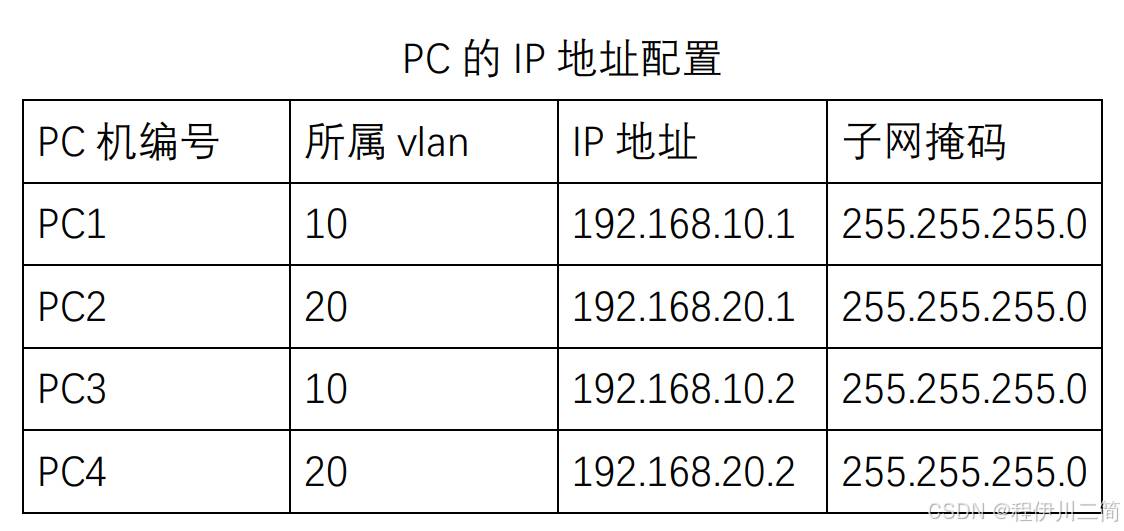

#1配置计算机的IP地址、子网掩码和网关
#2配置交换机A的主机名称，并划分vlan 10和vlan 20，将f0/1-5划入vlan 10和vlan 20,将f0/1-5划入vlan10,f0/6-10划入vlan 20
Switch-A(config)#vlan 10
Switch-A(config-vlan)#exit
Switch-A(config)#vlan 20
Switch-A(config-vlan)#exit
Switch-A(config)#int range f0/1-5
Switch-A(config-if-range)#sw acc vlan 10
Switch-A(config-if-range)#exit
Switch-A(config)#int range f0/6-10
Switch-A(config-if-range)#sw acc vlan 20
Switch-A(config-if-range)#exit
Switch-A(config)#int range f0/23-24
Switch-A(config-if-range)#switchport mode trunk
#3配置交换机B的主机名称，并划分vlan 10和vlan 20，将f0/1-5划入vlan 10和vlan 20,将f0/1-5划入vlan10,f0/6-10划入vlan 20
Switch-B(config)#vlan 10
Switch-B(config-vlan)#exit
Switch-B(config)#vlan 20
Switch-B(config-vlan)#exit
Switch-B(config)#int range f0/1-5
Switch-B(config-if-range)#sw acc vlan 10
Switch-B(config-if-range)#exit
Switch-B(config)#int range f0/6-10
Switch-B(config-if-range)#sw acc vlan 20
Switch-B(config-if-range)#exit
Switch-B(config)#int range f0/23-24
Switch-B(config-if-range)#switchport mode trunk
#4在Switch-A上启用生成树模式rapid-pvst(为每vlan快速生成树)。交换机上默认开启生成树协议，这里选择rapid-pvst(RSTP)生成树协议，既可以达到快速收敛，又可以在每个Vlan上构建生成树，以达到负载均衡
Switch-A(config)#spanning-tree mode rapid-pvst
#5验证在Switch-B上开启生成树模式rapid-pvst(快速每个vlan生成树)的结果

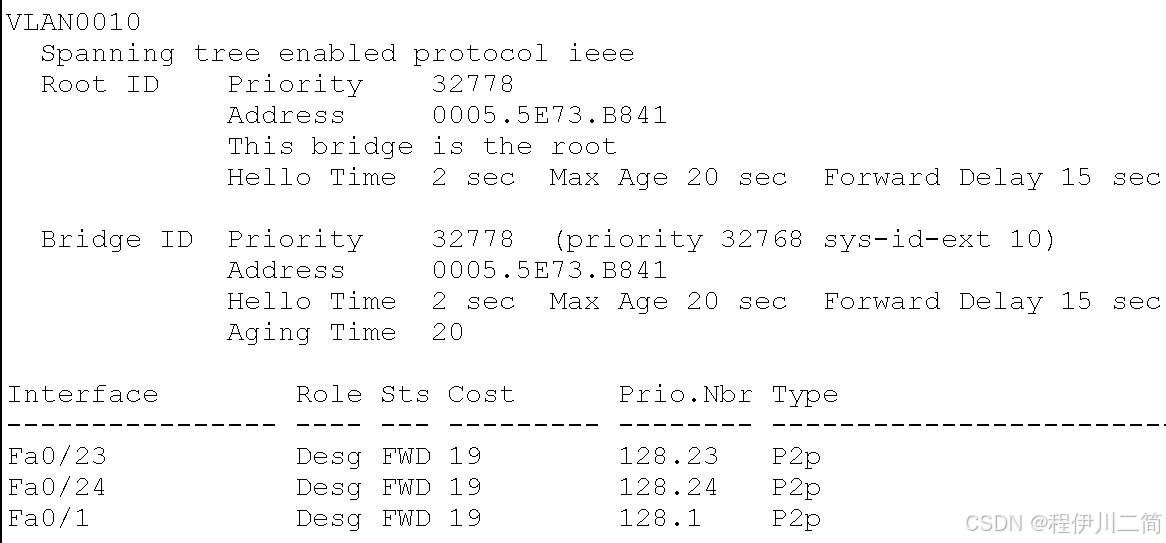

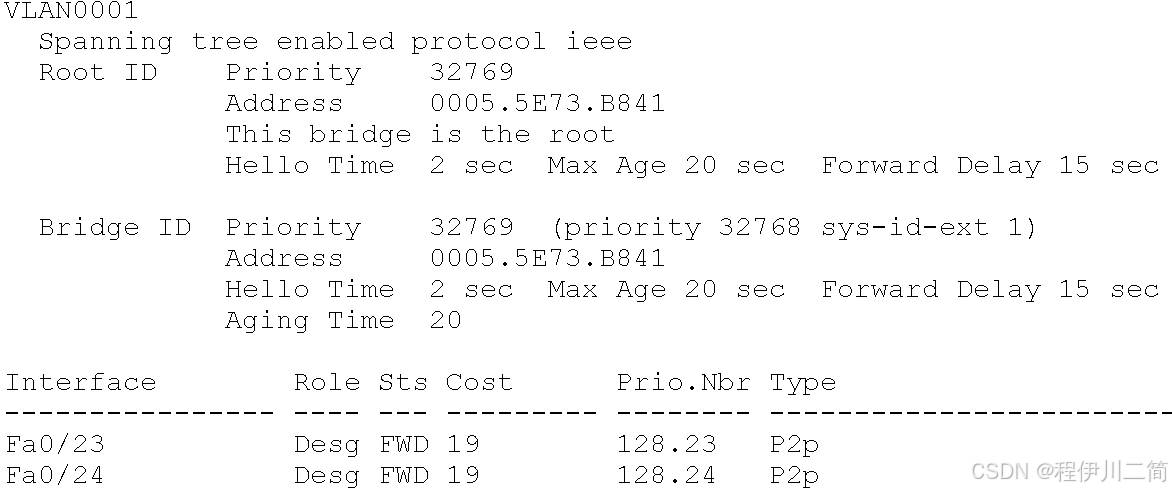

Switch-B#show spanning-tree

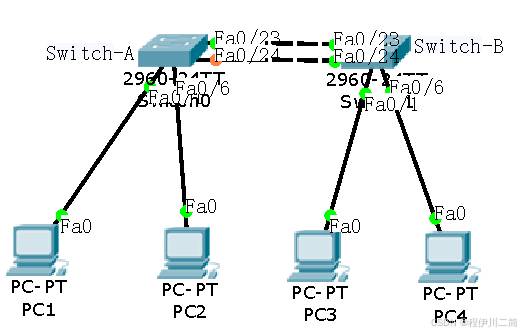

从验证消息可以看到，在vlan 1、vlan 10、vlan 20的生成树中，Switch-B都为非根桥，意味着3个vlan的流量都从Switch-A转发。从拓扑结构上可以看到，Switch-B的f0/24端口为橙色，处于阻塞状态。
#6调整生成树状态，达到负载均衡。配置Switch-B为vlan 20的根桥，vlan 20流量从Switch-B转发
Switch-B(config)#spanning-tree vlan 20 root primary ！配置本地交换机为vlan 20 的主银桥

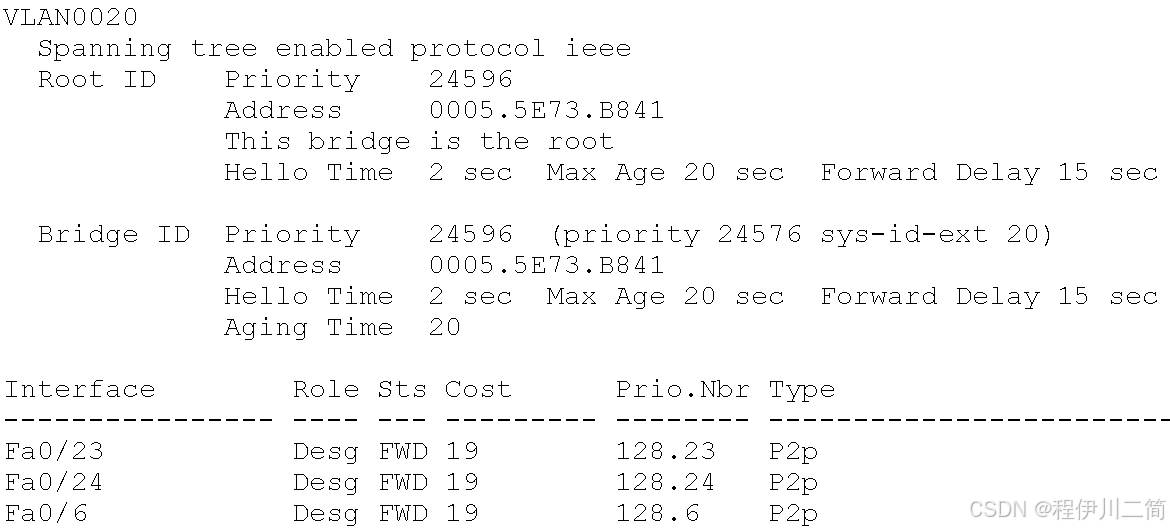

#7验证调整状态后Switch-B上生成树的结果
