WIFI模块ESP-01S调试（AP和STA模式）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

记录ESP-01S模块测试

一、指令集

AT指令集 点击即可查看AT指令集,遇到不懂的指令直接打开查找相应指令描述。

二、ESP-01S工作模式

AT+CWMODE=?
0: 无 Wi-Fi 模式，并且关闭 Wi-Fi RF
1: Station 模式 :客户端模式，自身看作一个终端设备
2: SoftAP 模式 :服务器模式，自身看作是一个服务器
3: SoftAP+Station 模式 ：两个模式并存

三：工具准备

1.串口调试工具

2.网络调试助手

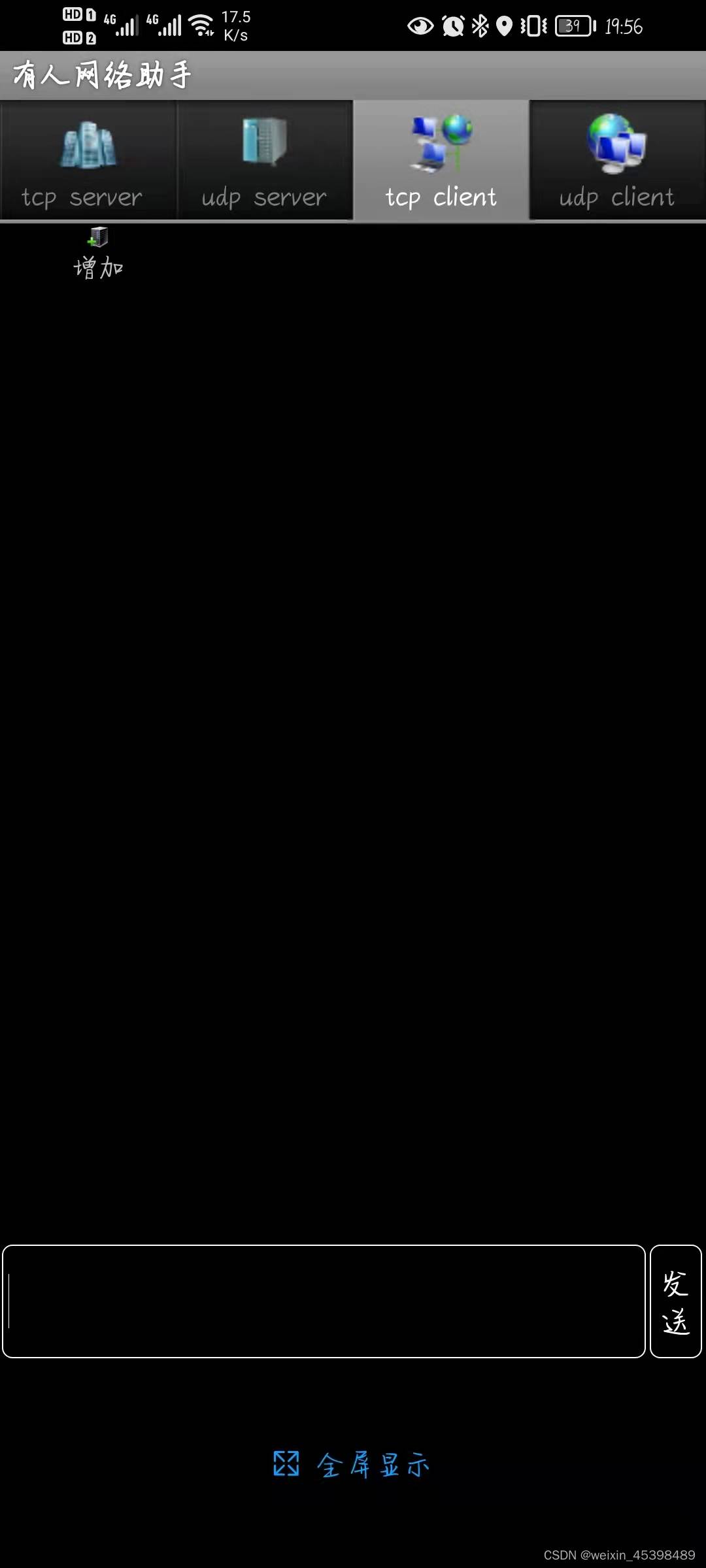

3.有人网络助手

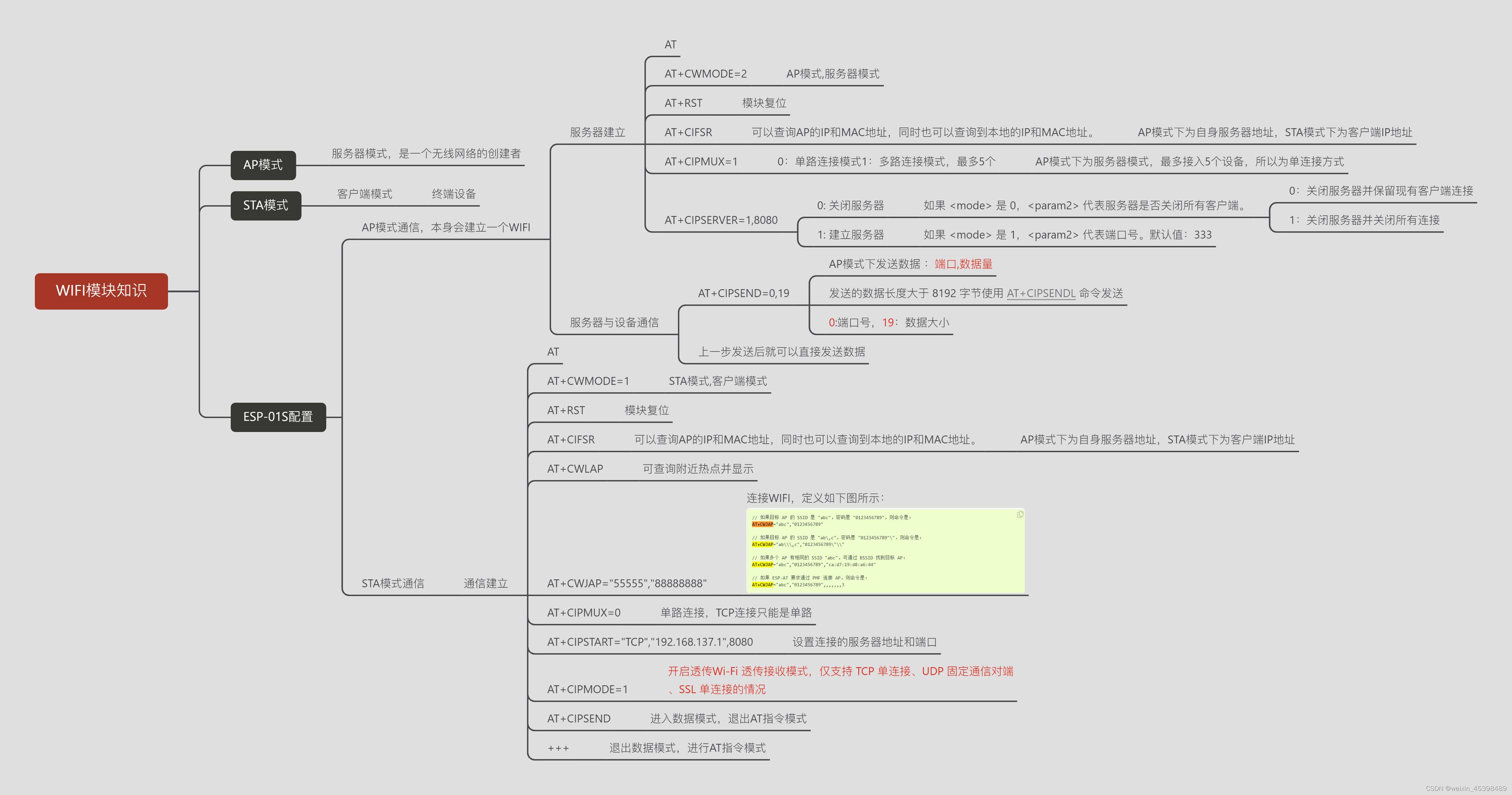

四：测试步骤

五：AP测试

参考上图的配置

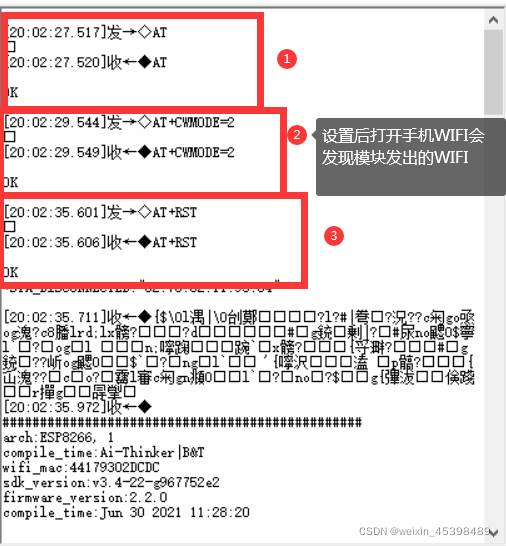

1.发送AT

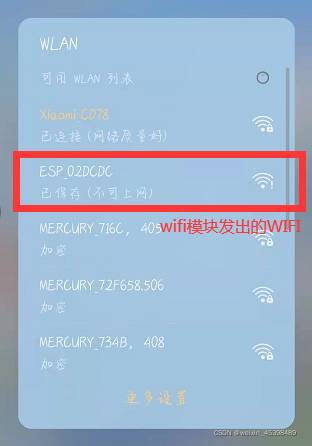

2.AT+CWMODE=2 ： 设置为AP模式,服务器模式 设置后会发现WIFI模块发出WIFI，记得要连接再往下进行，重要！！！！！！！！

3.AT+RST： 模块复位
5.AT+CIFSR： 可以查询AP的IP和MAC地址
6.AT+CIPMUX=1： 1：多路连接模式，最多5个

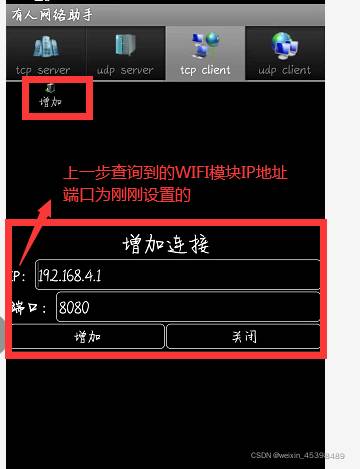

7.AT+CIPSERVER=1,8080 建立服务器，设置端口

8.服务器连接成功后直接发数据即可

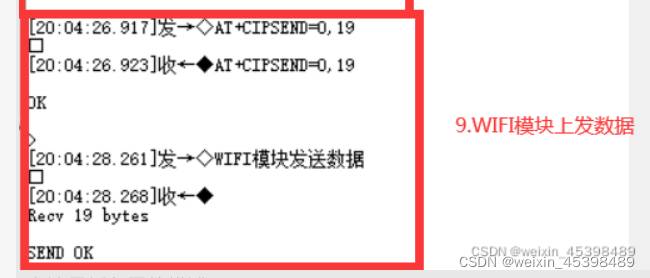

9.WIFI发送数据

AT+CIPSEND=0,19   0:端口号，19：代表数据大小，自行设置   数据要填满才会发送

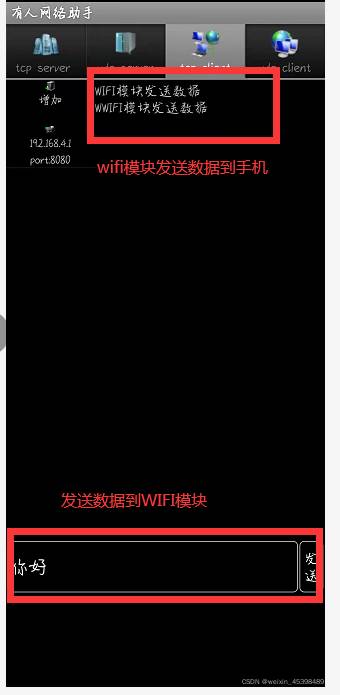

发送这条指令后就可以发送数据了，手机上也可以收到数据

     **

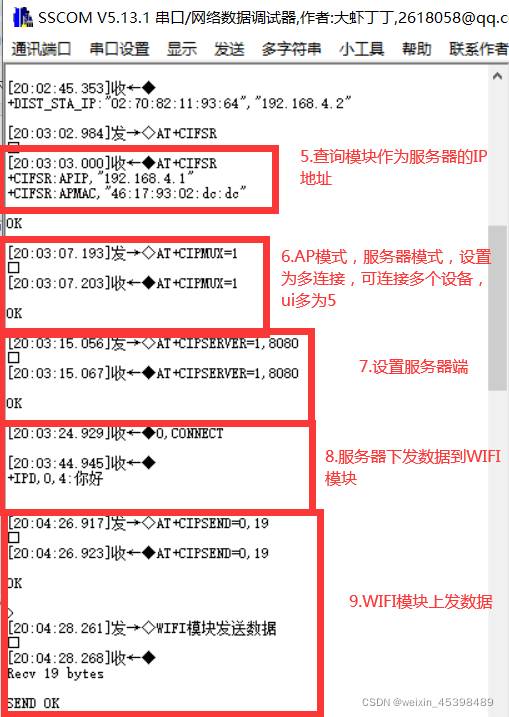

串口数据查看如下图所示

六：STA测试

1.发送AT 看模块是否可以正常回应
2.AT+CWMODE=1 设置为STA模式（客户端模式）
3.AT+RST 模块复位
4.AT+CWJAP=“55555”,“88888888” 连接WIFI, 参数1为要连接WIFI的名称，参数2为密码 ，下图代表连接成功

5.AT+CIPMUX=0 单路连接，TCP连接只能是单路
6.AT+CIPSTART=“TCP”,“192.168.137.1”,8080 设置要连接服务器的地址

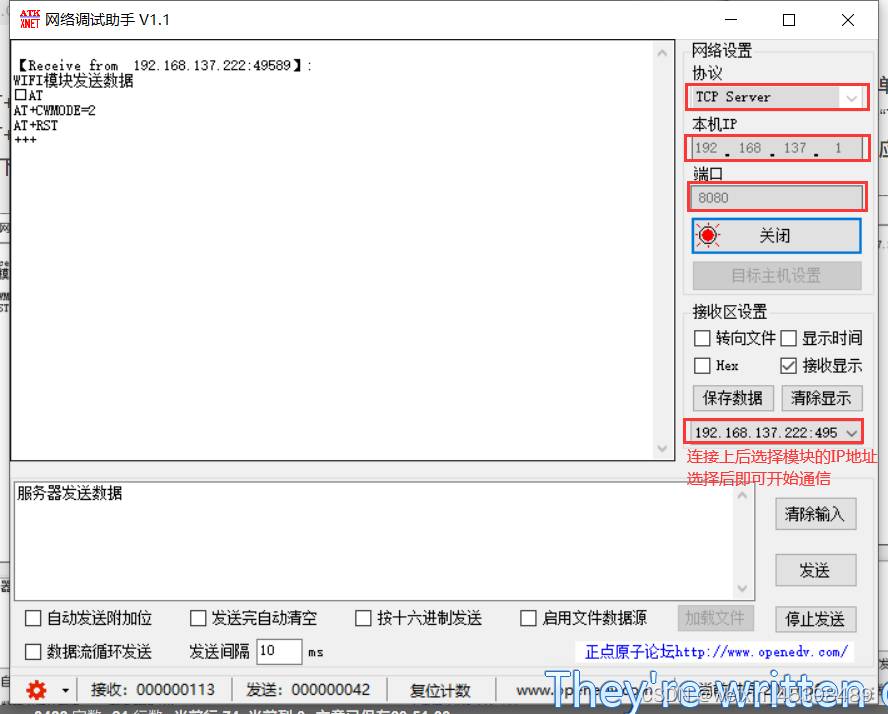

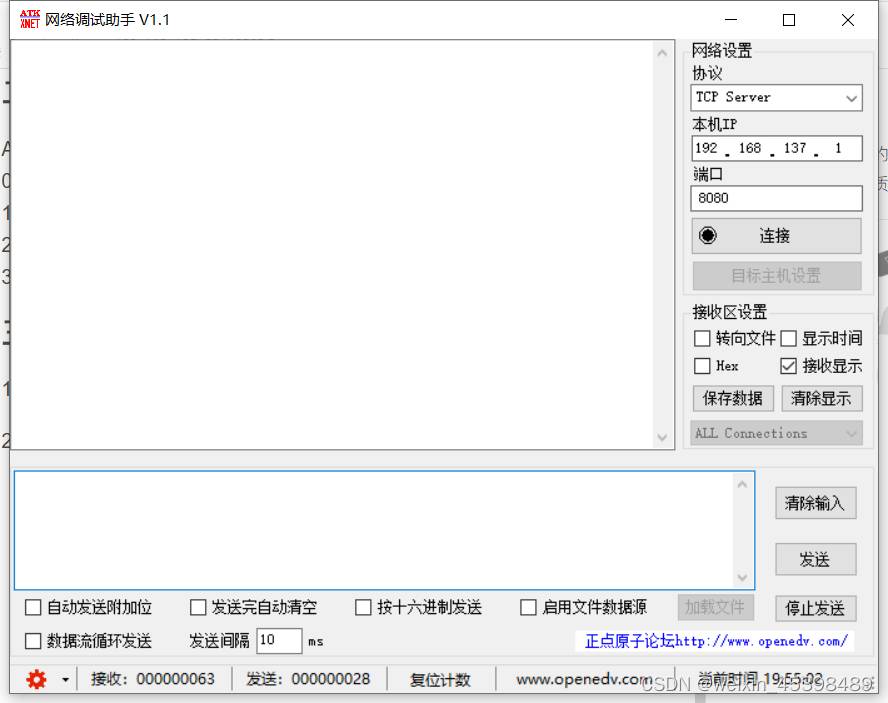

跟下图显示的要对应上，每台电脑参数都不一样，可修改

7.AT+CIPMODE=1 开启透传Wi-Fi 透传接收模式，仅支持 TCP 单连接、UDP 固定通信对端、SSL 单连接的情况

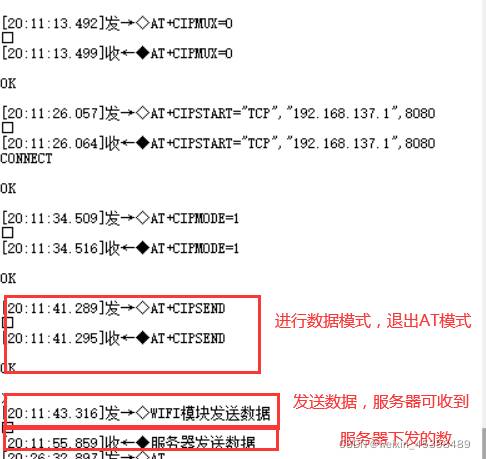

8.AT+CIPSEND 进入数据模式，退出AT指令模式

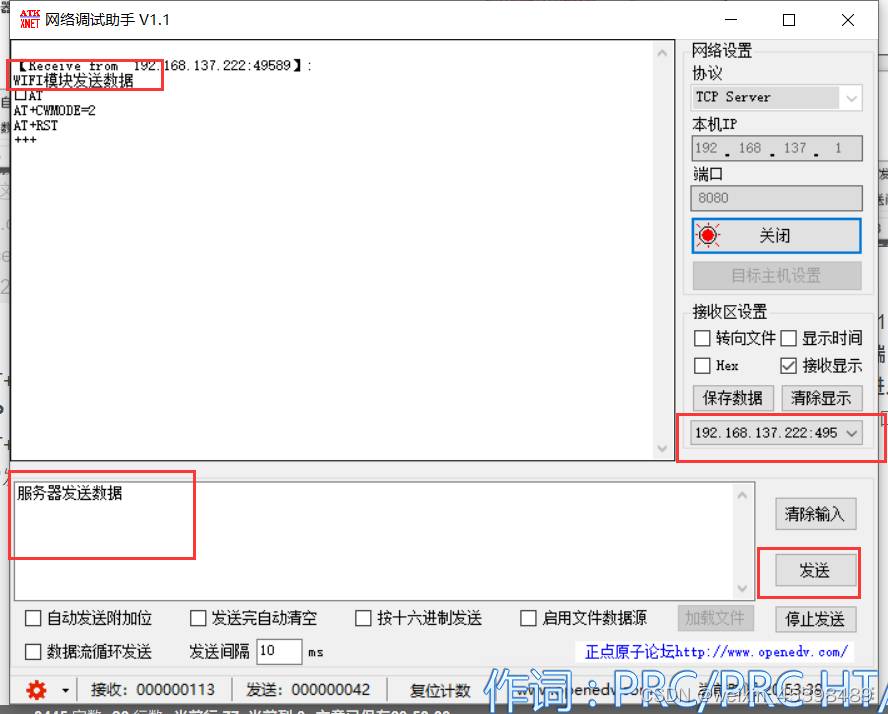

正常发送数据，串口和网络调试助手都可以收到数据

画圈部分要特别注意，设置不对会收不到数据

七：总结

文章为了记录自己的学习，不对的地方麻烦大家指出，共同进步，另一方面也是想要帮助那些需要调试WIFI模块的工程师提供一点思路和帮助。
