交换机相关

frank 2024-11-30 08:52:15 网络设备调试 246 ℃ 0 评论

交换机指令

show 命令

show version:           //显示交换机版本信息
show flash:             //显示保存在flash中的文件及大小
show history:           //显示用户最近的命令历史
show arp:               //显示arp映射表
show running-config:    //显示当前运行状态下生效的交换机参数配置
show startup-config:    //显示当前运行状态下写在Flash Memory中交换机参数配置，通常也是交换机下次上电启动时所有的配置文件
show switchport interface:  //显示交换机端口的vlan端口模式和所属vlan号及交换机端口信息。
show interface ethernet 0/0/1   //显示指定交换机端口的信息

enable                  //进入特权模式

一般用户配置模式

?               //输入？号显示命令
enable          //进入特权用户配置模式，特权用户配置模式必须设置特权用户口令
exit            //退出特权模式
help
show

全局配置模式的配置方法

设置密码

# 特权模式下输入，进入全局配置模式
config terminal/config t/config

# 在全局配置模式下，设置特权用户口令
enable
config terminal
enable password level admin
...
exit
write

#取消enable密码
no enable password level admin

设置接口

#先要进入特权模式
interface ethernet 0/0/1            #进入以太网端口0/0/1的接口
interface vlan 1                    #进入vlan1接口

#vlan配置模式的配置方法
vlan 100                #创建vlan100，并进入vlan配置模式
exit
show vlan               #查看vlan信息
no vlan 100             #删掉vlan 100

其他

大部分的逆命令都是采用no命令的模式

set default             #恢复出厂设置
write                   #保存当前运行时配置参数到Flash Memory
reload                  #热启动交换机

show v?                 #查看v开头的命令
clock set ?             #查询此命令
clock set 15:29:50      #配置当前时间
clock set 15:29:50 2006.01.16       #配置当前年月日
show clock

show flash              #显示保存在flash中的文件及大小

shutdown                #关闭指定的以太网端口
no shutdown             #打开指定端口

交换机telent调试

# 要配置默认vlan的IP地址，即管理ip
config
interface vlan 1
ip address 192.168.1.100 255.255.255.0      #配置ip地址
no shutdown                                 #激活vlan接口
exit
show run                                    #查看配置

#
config
telnet-user dcnu password 0 digital         #设置telnet用户
exit
show run

config
no telnet-user ...                          #删除用户

交换机web服务

config
ip http server                              #开启http功能
web-user admin password 0 digital           #设置密码

shutdown

interface ethernet 0/0/1-8
no shutdown

telnet

#交换机作为客户端使用的
ctrl + |                    #断开与远程主机的连接
telnet 20.1.1.1 23          #连接到远程主机

telnet-server enable        #打开交换机的Telnet服务器功能
no telnet-server enable     #关闭，默认开启状态

#只有安全ip才能登陆交换机
telnet-server securityip 192.168.1.21   #安全登录的ip
no telnet-server ...

telnet-user <username> password {0|7} <password> #0|7表示口令不加密显示和加密显示，<password>最长不超过8个字符

vlan

一个端口只属于一个vlan
默认情况，所有端口都属于vlan1

#恢复出产设置
set default
write
reload

#给交换机设置IP地址即管理地址
config
interface vlan 1
ip address 192.168.1.11 255.255.255.0
no shutdown
exit
exit

#创建vlan100 和 vlan200
vlan 100
exit
vlan 200
exit

#验证配置
show vlan

#给vlan100 和 vlan200 添加端口
vlan 100                                #进入vlan 100
switchport interface ethernet 0/0/1-8   #添加端口1-8
exit

vlan 200
switchport interface ethernet 0/0/9-16
exit

show vlan

#删除vlan
no vlan 100

#删除vlan中的一个或多个端口
no switchport interface 0/0/1-6
no switchport interface 0/0/1;2;5
no switchport interface 0/0/1-6;8

不同交换机相同vlan之间互联

#交换机恢复出厂设置
set default
write
reload

#交换机A
hostname switchA
interface vlan 1
ip address 192.168.1.11 255.255.255.0
no shutdown
exit
vlan 100
switchport interface ethernet 0/0/1-8
exit
vlan 200
switchport interface ethernet 0/0/9-16
exit

#交换机B
hostname switchB
interface vlan 1
ip address 192.168.1.12 255.255.255.0
no shutdown
exit
vlan设置与A一样

#设置交换机trunk端口
#A
interface ethernet 0/0/24
switchport mode trunk
switchport trunk allowed vlan all           #允许所有vlan通过
exit
show vlan

#B 与A相同

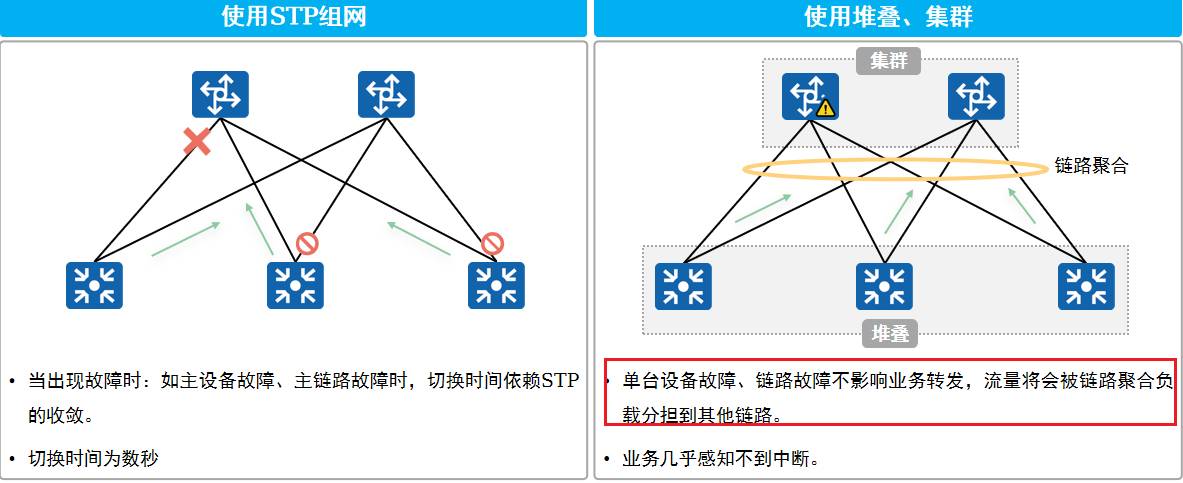

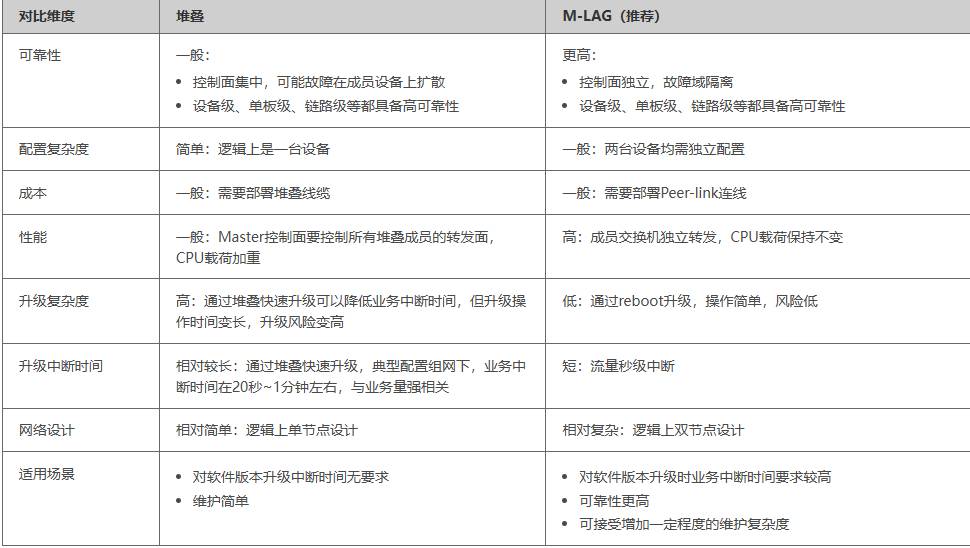

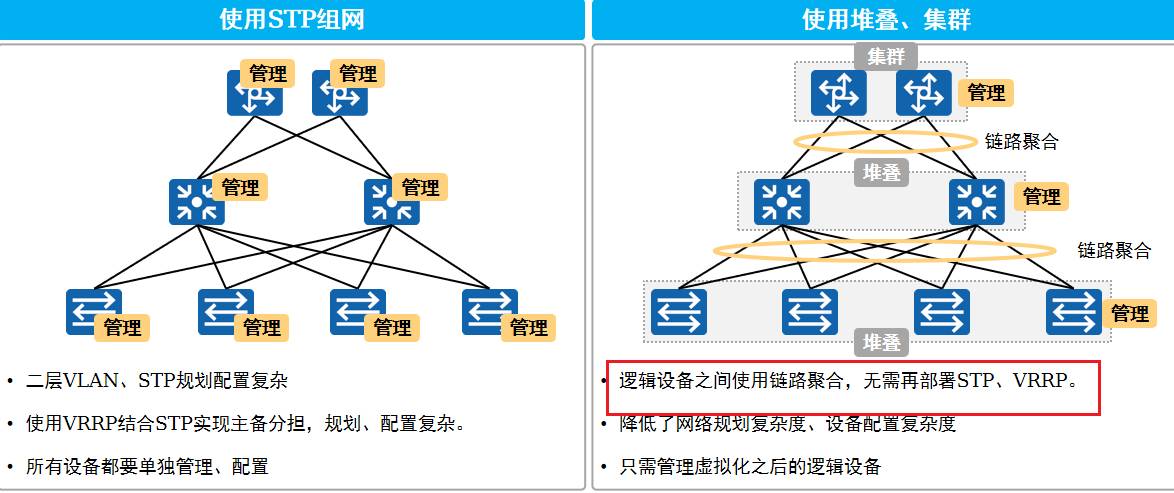

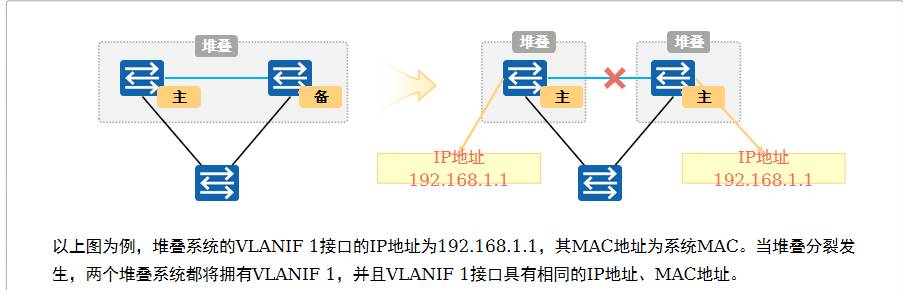

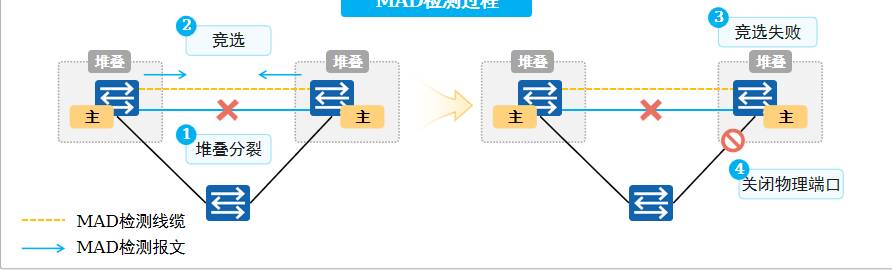

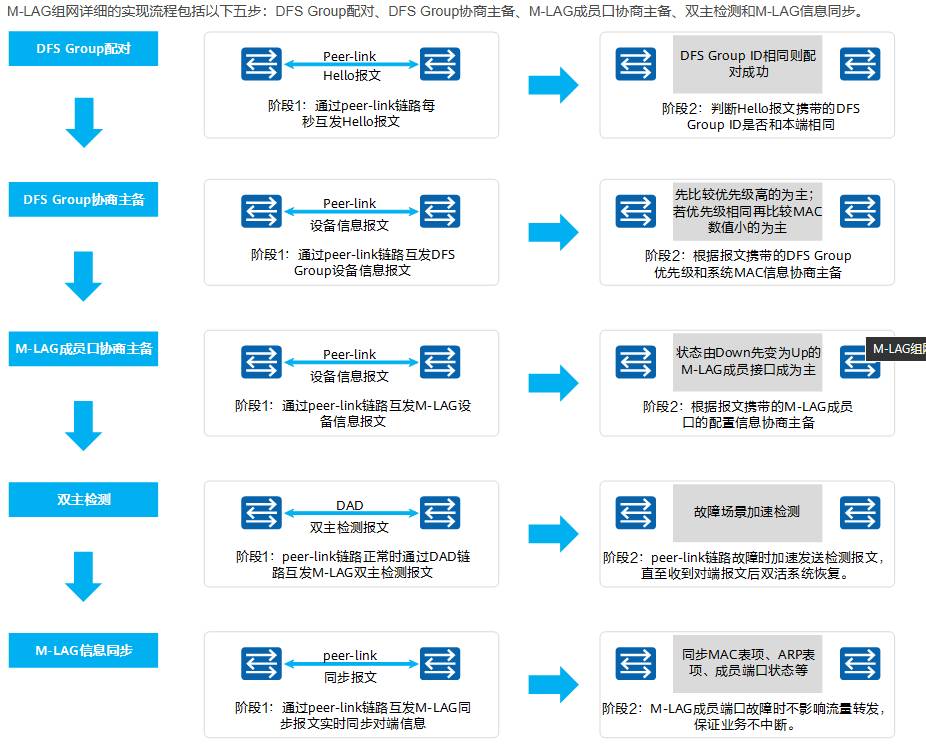

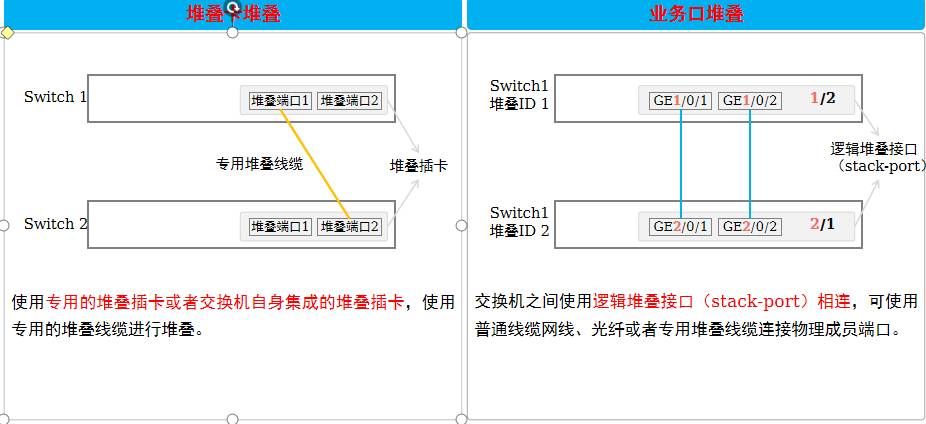

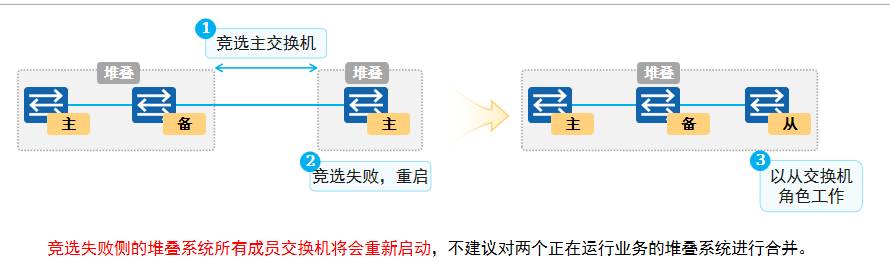

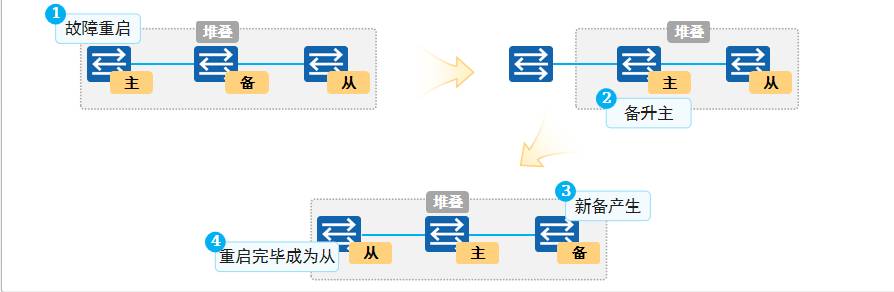

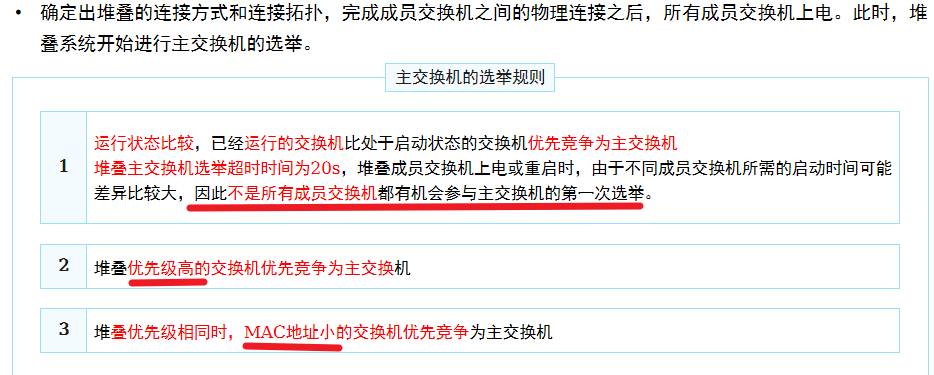

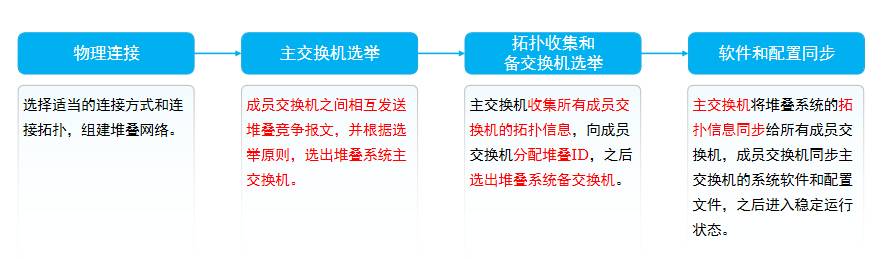

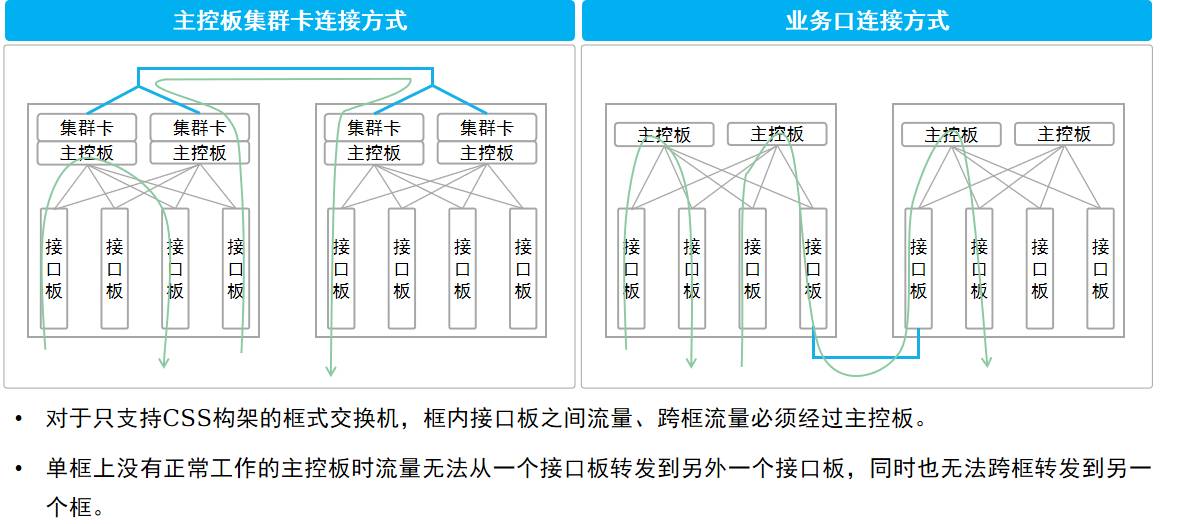

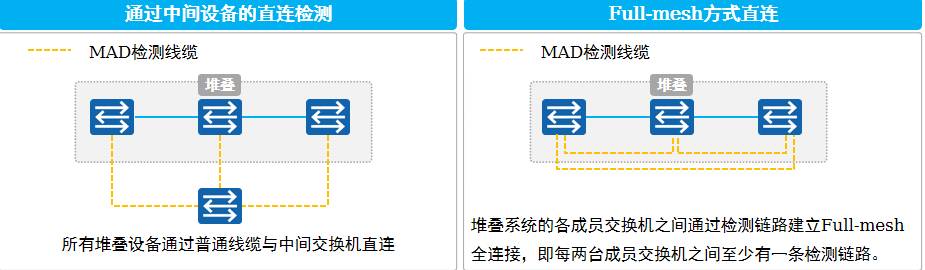

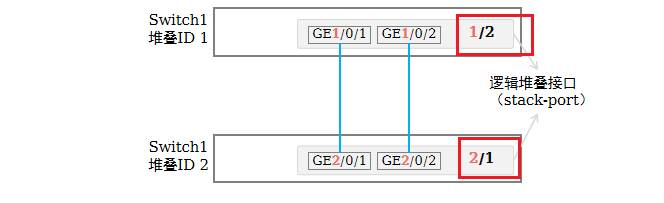

交换机之间的冗余连接的危害

#交换机A
config
hostname switchA
interface vlan 1
ipaddress 10.1.157.100 255.255.255.0
no shutdown
exit

#交换机B
config
hostname switchB
interface vlan 1
ip address 10.1.157.101 255.255.255.0
no shutdown
exit

#确保两台交换机中的生成树协议关闭
no spanning-tree
show span

dell交换机

VLAN配置

准备工作

S60#conf

S60(conf)#int gigabitethernet 0/0

S60(conf-if-gi-0/0)#no shutdown

00:29:23: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Gi 0/0

S60(conf-if-gi-0/0)#switchport

S60(conf-if-gi-0/0)#exit

S60(conf)#int gigabitethernet 0/43

S60(conf-if-gi-0/43)#no shutdown

00:29:36: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Gi 0/43

S60(conf-if-gi-0/43)#switchport

S60(conf-if-gi-0/43)#exit

创建vlan

S60(conf)#int vlan 2

S60(conf-if-vl-2)#exit

S60(conf)#int vlan 3

S60(conf-if-vl-3)#exit

Access口

S60#conf

S60(conf)#int gigabitethernet 0/43

S60(conf-if-gi-0/43)#no shutdown

S60(conf-if-gi-0/43)#switchport

S60(conf-if-gi-0/43)#exit


S60(conf)#int vlan 2              ;;将giga0/43口划进VLAN2

S60(conf-if-vl-2)#untagged gigabitethernet 0/43

S60(conf-if-vl-2)#no shutdown

;;显示
S60#sh run

interface GigabitEthernet 0/43

no ip address

switchport

no shutdown

!

interface Vlan 2

ip address 10.1.1.1/24

tagged Port-channel 1-2

untagged GigabitEthernet 0/43

no shutdown

Trunk口

S60(conf)#int gigabitethernet 0/43

S60(conf-if-gi-0/43)#no shutdown

S60(conf-if-gi-0/43)#switchport

S60(conf)#int range vlan 2 - 5 , vlan 10 , vlan 20 注意vlan后，每一个命令之间都有空格，包括逗号之间

S60(conf-if-range-vl-2-5,vl-10,vl-20)#tag gig 0/43 这里不能用tab键，只能一个个字符敲进去

S60(conf-if-range-vl-2-5,vl-10,vl-20)#no shutdown

00:34:09: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Vl 3

00:34:09: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Vl 4

00:34:09: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Vl 5

00:34:09: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Vl 10

00:34:09: %STKUNIT0-M:CP %IFMGR-5-ASTATE_UP: Changed interface Admin state to up: Vl 20

Vlan接口配置IP(有些版本VLAN 1可能不允许配置IP)

S60(conf)#int vlan 2

S60(conf-if-vl-2)#ip add 10.1.1.254 255.255.255.0

show run配置如下

interface GigabitEthernet 0/0

no ip address

switchport

no shutdown

interface GigabitEthernet 0/43

no ip address

switchport

no shutdown

interface Vlan 2

no ip address

tagged GigabitEthernet 0/43

untagged GigabitEthernet 0/0

no shutdown

interface Vlan 3

no ip address

tagged GigabitEthernet 0/43

no shutdown

interface Vlan 4

no ip address

tagged GigabitEthernet 0/43

no shutdown

interface Vlan 5

no ip address

tagged GigabitEthernet 0/43

no shutdown

interface Vlan 10

no ip address

tagged GigabitEthernet 0/43

no shutdown

interface Vlan 20

no ip address

tagged GigabitEthernet 0/43

no shutdown

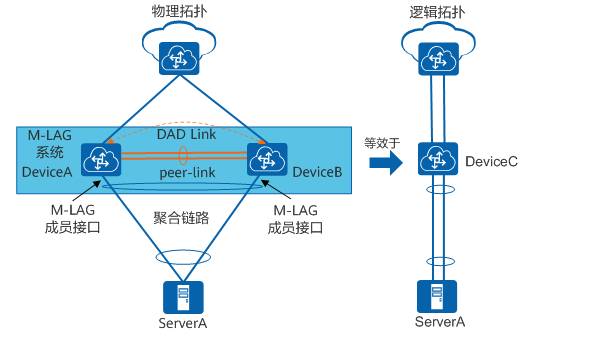

Port-channel配置

有静态和动态两种，可以选择跟对端设备兼容的模式，动态有以下参数可选：

S60(conf-if-gi-0/1-lacp)#port-channel 1 mode ?

active LACP active mode

off LACP off mode

passive LACP passive mode

注意：

1.FTOS(conf-if-po-55)#switchport

不要在物理口上敲这个命令，配置port-channel会报错，如果物理口上显示switchport，要no掉

2.物理口上的tag、untag之类命令要no掉，保证物理口干净无配置，这一类命令要在port-channel口上配

show run int te0/0 可以看到干净的物理口配置

interface TenGigabitEthernet 0/0

no ip address

no switchport

flowcontrol rx on tx off

no shutdown

例一、静态链路聚合，即不使用任何聚合协议，强制聚合

FTOS(conf)#interface range gi0/1 - 2

FTOS(conf-if-range-gi-0/1-2)#no shutdown

FTOS(conf-if-range-gi-0/1-2)#no switchport

FTOS(conf-if-range-gi-0/1-2)#exit

FTOS(conf)#interface port-channel 55

FTOS(conf-if-po-55)#channel-member gi0/1

FTOS(conf-if-po-55)#channel-member gi0/2

FTOS(conf-if-po-55)#lacp long-timeout

FTOS(conf-if-po-55)#switchport 不能在物理口上敲这个命令，会报错

FTOS(conf-if-po-55)#no shutdown

show run

interface GigabitEthernet 0/20

no ip address

no shutdown

interface GigabitEthernet 0/21

no ip address

no shutdown

interface Port-channel 2

no ip address

switchport

channel-member GigabitEthernet 0/20-21

no shutdown

interface Vlan 2 将两个port-channel口都配置为trunk

ip address 10.1.1.1/24

tagged Port-channel 1-2

测试

S60#ping 10.1.1.2 count continuous 拔线丢一个包

Type Ctrl-C to abort.

Sending 2147483647, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:

!!!00:35:09: %STKUNIT0-M:CP %IFMGR-5-OSTATE_DN: Changed interface state to down: Gi 0/20.!!!Success rate is 99 percent (4100/4101), round-trip min/avg/max = 0/1/200 (ms)

S60#ping 10.1.1.2 count continuous 重新插回去不丢包

Type Ctrl-C to abort.

Sending 2147483647, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:

!!!00:35:19: %STKUNIT0-M:CP %IFMGR-5-OSTATE_UP: Changed interface state to up: Gi 0/20

!!!Success rate is 100.0 percent (2845/2845), round-trip min/avg/max = 0/1/200 (ms)

S60#

例二、动态聚合，即使用LACP聚合协议

//提醒，如果对端是思科交换机，尽量采用静态链路聚合，否则要修改思科交换机的链路聚合协议为LACP,思科默认使用自忆的PAGA聚合协议

FTOS(conf)#interface range gi0/5 - 6

FTOS(conf-if-range-gi-0/5-6)#no shutdown

FTOS(conf-if-range-gi-0/5-6)#no switchport

FTOS(conf-if-range-gi-0/5-6)#port-channel-protocol lacp

FTOS(conf-if-range-gi-0/5-6-lacp)#port-channel 1 mode active

FTOS(conf-if-range-gi-0/5-6)#exit

FTOS(conf)#interface port-channel 10

FTOS(conf-if-po-10)#lacp long-timeout

FTOS(conf-if-po-10)#switchport 不能在物理口上敲这个命令，会报错

FTOS(conf-if-po-10)#no shutdown

show run

interface GigabitEthernet 0/1

no ip address

port-channel-protocol LACP

port-channel 1 mode active

no shutdown

interface GigabitEthernet 0/2

no ip address

port-channel-protocol LACP

port-channel 1 mode active

no shutdown

interface Port-channel 1

no ip address

no shutdown

interface Vlan 2 将两个port-channel口都配置为trunk

ip address 10.1.1.1/24

tagged Port-channel 1-2

测试

S60#ping 10.1.1.2 count continuous 拔线丢一个包

Type Ctrl-C to abort.

Sending 2147483647, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:

!!!00:23:57: %STKUNIT0-M:CP %IFMGR-5-OSTATE_DN: Changed interface state to down: Gi 0/2

00:23:57: %STKUNIT0-M:CP %LACP-5-PORT-UNGROUPED: PortChannel-001-Ungrouped: Interface Gi 0/2 exited port-channel 1

!!!Success rate is 99 percent (2745/2746), round-trip min/avg/max = 0/1/140 (ms)

S60#ping 10.1.1.2 count continuous 重新插回去不丢包

Type Ctrl-C to abort.

Sending 2147483647, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:

!!!00:24:06: %STKUNIT0-M:CP %IFMGR-5-OSTATE_UP: Changed interface state to up: Gi 0/2

!!!

Success rate is 100.0 percent (2993/2993), round-trip min/avg/max = 0/1/200 (ms)

S60#00:24:10: %STKUNIT0-M:CP %LACP-5-PORT-GROUPED: PortChannel-001-Grouped: Interface Gi 0/2 joined port-channel 1

S60#

FTOS (conf)#username admin password 12345678 pri 15

FTOS(conf)#ip ssh server enable

以下命令可选：

FTOS (conf)#ip ssh server version 2

FTOS(conf)#crypto key generate rsa

日志服务器配置

sw(conf)#logging on

sw(conf)#logging buffered 409600 warnings

sw(conf)#logging 10.10.10.1

sw(conf)#logging source-interface vlan 20

sw(conf)#logging trap warnings

官方文档

Dell Command Line Reference Guide for the S4048–ON System 9.9(0.0)
PDF
Dell Configuration Guide for the S4048–ON System 9.9(0.0)
PDF
http://www.dell.com/support/home/us/en/04/product-support/servicetag/9GM9Y42/manuals

版权说明：如非注明，本站文章均为扬州驻场服务-网络设备调试-监控维修-南京泽同信息科技有限公司原创，转载请注明出处和附带本文链接。

请在这里放置你的在线分享代码

上一篇： tftp服务器从交换机上下载配置命令_10分钟学会Cisco交换机路由器调试
下一篇： H3C交换机配置命令大全【转载】

« 2025年5月 »
一	二	三	四	五	六	日
			1	2	3	4
5	6	7	8	9	10	11
12	13	14	15	16	17	18
19	20	21	22	23	24	25
26	27	28	29	30	31

搜索

最新留言

文章归档

网站收藏

友情链接

交换机相关

交换机指令

show 命令

一般用户配置模式

全局配置模式的配置方法

设置密码

设置接口

其他

交换机telent调试

交换机web服务

shutdown

telnet

vlan

不同交换机相同vlan之间互联

交换机之间的冗余连接的危害

dell交换机

VLAN配置

创建vlan

Access口

Trunk口

Vlan接口配置IP(有些版本VLAN 1可能不允许配置IP)

Port-channel配置

注意：

例一、静态链路聚合，即不使用任何聚合协议，强制聚合

例二、动态聚合，即使用LACP聚合协议

官方文档

服务项目

联系我们

关于我们

交换机相关

交换机指令

show 命令

一般用户配置模式

全局配置模式的配置方法

设置密码

设置接口

其他

交换机telent调试

交换机web服务

shutdown

telnet

vlan

不同交换机相同vlan之间互联

交换机之间的冗余连接的危害

dell交换机

VLAN配置

创建vlan

Access口

Trunk口

Vlan接口配置IP(有些版本VLAN 1可能不允许配置IP)

Port-channel配置

注意：

例一、静态链路聚合，即不使用任何聚合协议，强制聚合

例二、动态聚合，即使用LACP聚合协议

官方文档

相关文章推荐

服务项目

联系我们

关于我们
