《SSCOM串口/网络数据调试器》

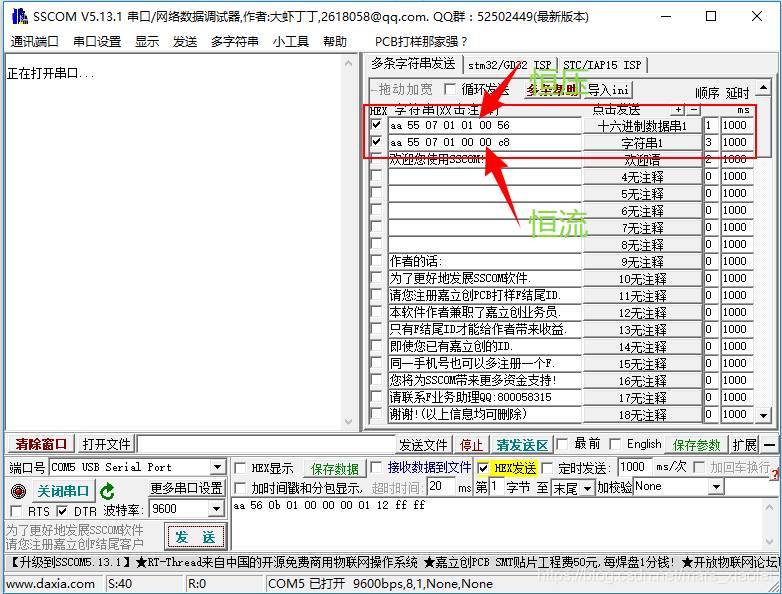

操作步骤

---

1、选择USB设备端口号，打开串口

2、设置波特率

3、选择多字符串，会自动弹出恒压和恒流的指令窗口

4、填写恒压或者恒流指令并发送

恒压指令：

aa 55 07 01 01 00 56

恒流指令：

aa 55 07 01 00 00 c8

这里c8转十进制为200

5、发送启动指令aa 56 0b 01 00 00 00 01 12 ff ff



恒压和恒流命令解析

---

aa 55 07 01 01 00 56

aa 55 07 01 00 00 c8

Byte 0   0XAA (TMV刺激器初始特征，与第2字节联判)

Byte 1   0X55(初始设置包)  0x56(命令设置包)  0x57(命令读取包)

Byte 2   包长度（0——255）

Byte 3 通道总数(初始设置包)/命令总数(命令设置包)/读取的通道总数(命令读取包)

注:  读取命令时，只读刺激状态，无时间属性

Byte 4 恒流刺激(0)/恒压刺激(1)

Byte 5 电流/电压值(高字节)

Byte 6 电流/电压值(低字节)



注意事项

---

恒流的单位是10uA ，因此设置的恒压和恒流值都必须乘以10，设置了200那它的实际值就是2000，也就是2mA，示波器可查。

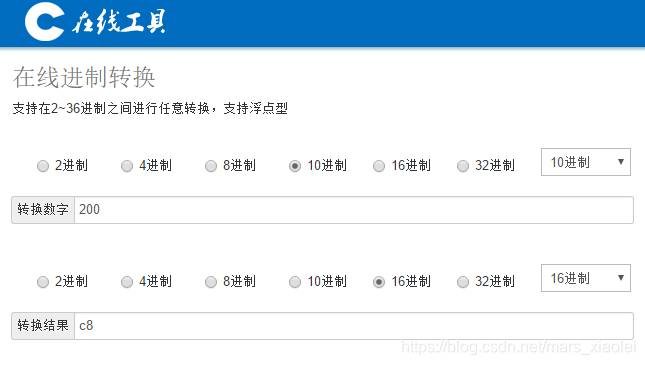

在线进制转换器

---

链接：http://tool.oschina.net/hexconvert
