华为模拟器（ensp）交换机中配置vlan

华为模拟器（ensp）交换机中配置vlan

一、软件信息：

华为ensp v1.2.00.B380

二、配置步骤：

1、打开ensp，按照如图画出拓扑结构

2、pc设置：

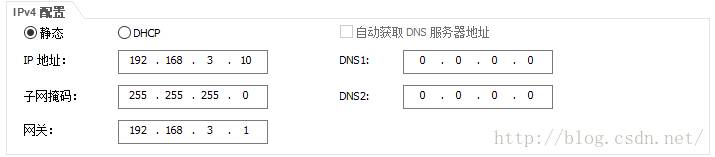

c1:

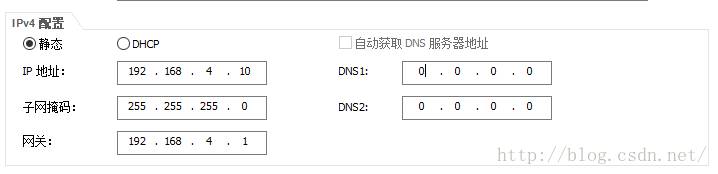

c2：

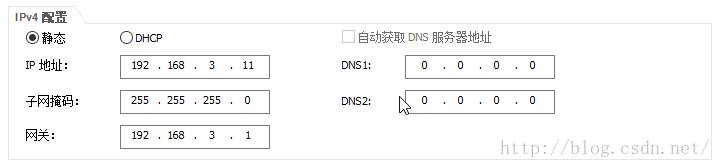

C3：

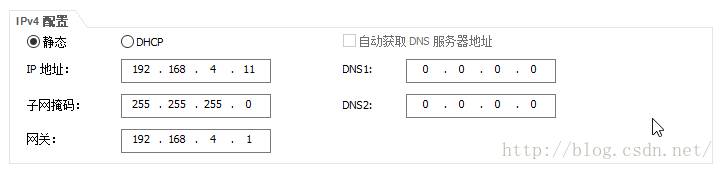

C4：

3、交换机配置端口类型：

进入sw1写：

<Huawei>system-view （回车）

（新建vlan）

valn 3 （回车）

vlan4（回车）

[Huawei]int g0/0/1（回车）

[Huawei-GigabitEthernet0/0/1]port link-type access（回车）

port default vlan 3(端口放到VLAN3)

接着写：

[Huawei]int g0/0/2（回车）

[Huawei-GigabitEthernet0/0/2]port link-type access（回车）

把0/0/2配置成access端口

port default vlan 4

配置交换机之间的线：0/0/3)

int g0/0/3

port link-type trunk (把线设置成trunk)

port trunk allow-pass vlan 3 准许vlan通过trunk

port trunk allow-pass vlan 4 准许vlan通过trunk

配置另一个交换机：

<Huawei>system-view （回车）（进入管理员系统）
[Huawei]int g0/0/1（回车）

[Huawei-GigabitEthernet0/0/1]port link-type access（回车）

port default vlan 3(端口放到VLAN3)

[Huawei]int g0/0/2（回车）

[Huawei-GigabitEthernet0/0/2]port link-type access（回车）

port default vlan 4

int g0/0/3

port link-type trunk (把线设置成trunk)

port trunk allow-pass vlan 3 准许vlan通过trunk

port trunk allow-pass vlan 4 准许vlan通过trunk

配置完了

测试：

vlan3 的pc有1和3

vlan4的pc有2和4

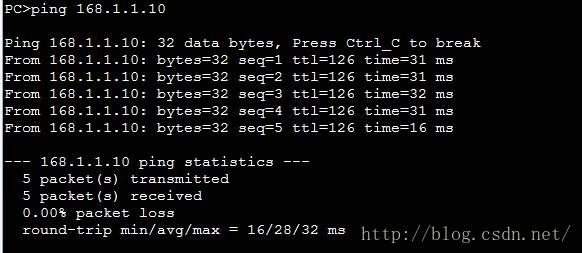

点开pc1 输入

ping pc3的IP（回车）

出现这样的就连通了。

====================================

拓展：不同vlan之间通信

vlan是二层中不能互相通信的，所以我们要经过三层才能相互通信。

具体设置：

在任意一个交换机中配置vlan的网关

 int Vlanif 3

ip add 192.168.3.1 24

int Vlanif 2

ip add 192.168.2.1 24

这样就能不同vlan之间通信了。

vlan设置IP就像是虚拟端口设置IP
