华为交换机配置通过STelnet登录交换机实验（基于RADIUS认证）

组网图形

• 通过STelnet登录交换机（基于RADIUS认证）简介
• 配置注意事项
• 组网需求
• 配置思路
• 操作步骤
• 配置文件
• 相关信息

操作步骤

1. 配置STelnet登录

   # 在服务器端生成本地密钥对

   <HUAWEI> system-view
   [HUAWEI] sysname Switch
   [HUAWEI] dsa local-key-pair create    //生成本地DSA密钥对。
   Info: The key name will be: HUAWEI_Host_DSA.
   Info: The key modulus can be any one of the following : 1024, 2048.
   Info: If the key modulus is greater than 512, it may take a few minutes.
   Please input the modulus [default=2048]:
   Info: Generating keys...
   Info: Succeeded in creating the DSA host keys.
   # 配置VTY用户界面。

   [Switch] stelnet server enable    //使能STelnet服务器功能。
   [Switch] ssh server-source -i Vlanif 10    //配置服务器端的源接口为10.1.1.1对应的接口，假设该接口为Vlanif 10。
   [Switch] user-interface vty 0 14    //进入VTY 0～VTY 14用户界面视图。
   [Switch-ui-vty0-14] user privilege level 15    //配置VTY 0～VTY 14的用户级别为15级。
   [Switch-ui-vty0-14] authentication-mode aaa    //配置VTY 0～VTY 14的用户认证方式为AAA认证。
   [Switch-ui-vty0-14] protocol inbound ssh    //配置VTY 0～VTY 14的用户界面支持SSH协议。
   [Switch-ui-vty0-14] quit
   # 配置SSH用户admin123的认证方式为Password认证、服务方式为STelnet。

   [Switch] ssh user admin123 authentication-type password    //配置SSH用户admin123的认证方式为Password认证。
   [Switch] ssh user admin123 service-type stelnet    //配置SSH用户admin123的服务方式为STelne

2. 配置RADIUS认证

    配置RADIUS服务器模板，实现与RADIUS服务器的通信。
   [Switch] radius-server template 1    //进入RADIUS服务器模板视图。
   [Switch-radius-1] radius-server authentication 10.2.1.1 1812    //配置RADIUS认证服务器。
   [Switch-radius-1] radius-server shared-key cipher Huawei@6789    //配置RADIUS服务器的共享密钥为Huawei@6789。
   [Switch-radius-1] quit

   如果RADIUS服务器不接受包含域名的用户名，还需要配置命令undo radius-server user-name domain-included使交换机向RADIUS服务器发送的报文中的用户名不包含域名。

   # 配置AAA认证方案，指定认证方式为RADIUS。
   [Switch] aaa
   [Switch-aaa] authentication-scheme sch1    //创建名为sch1的认证方案。
   [Switch-aaa-authen-sch1] authentication-mode radius    //配置认证模式为RADIUS认证。
   [Switch-aaa-authen-sch1] quit
   # 创建域，并在域下引用AAA认证方案及RADIUS服务器模板。
   [Switch-aaa] domain huawei.com    //创建名为huawei.com的域并进入域视图。
   [Switch-aaa-domain-huawei.com] authentication-scheme sch1    //配置域的认证方案为sch1。
   [Switch-aaa-domain-huawei.com] radius-server 1    //指定域的RADIUS服务器模板为1。
   [Switch-aaa-domain-huawei.com] quit
   [Switch-aaa] quit
   # 配置huawei.com为全局默认管理域，这样管理员登录交换机时就不需要输入域名。
   [Switch] domain huawei.com admin
3. 检查配置结果

   # 如图2所示，在PC上通过PuTTY软件登录交换机。输入交换机的IP地址，选择协议类型为SSH。

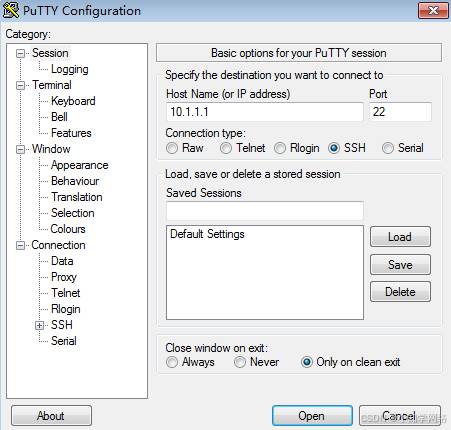

   图2 通过PuTTY软件连接SSH服务器示意图


   # 点击“Open”，出现如下界面。输入RADIUS服务器上配置的用户名admin123和密码Example@123，并按Enter键，验证通过，用户成功通过STelnet登录到Switch。（以下显示仅为示意）

   login as: admin123

   password:

   Info: The max number of VTY users is 8, and the number
         of current VTY users online is 2.
         The current login time is 2014-07-30 09:54:02+08:00.
   <Switch>


配置文件

Switch的配置文件

#
sysname Switch
#
domain huawei.com admin
#
radius-server template 1
 radius-server shared-key cipher %^%#}+ysUO*B&+p'NRQR0{ZW7[GA*Z*!X@o:Va15dxQAj+,$>NP>63de|G~ws,9G%^%#
 radius-server authentication 10.2.1.1 1812 weight 80
#
aaa
 authentication-scheme sch1
  authentication-mode radius
 domain huawei.com
  authentication-scheme sch1
  radius-server 1
#
user-interface vty 0 14
 authentication-mode aaa
 user privilege level 15
#
stelnet server enable
ssh server-source -i Vlanif 10
ssh user admin123
ssh user admin123 authentication-type password
ssh user admin123 service-type stelnet
#
return
