华为交换机vlan与trunk配置

首先，使用ensp软件搭建好实验环境，并提取途中重要信息。
图中PC19和PC21在同一个vlan5，PC20和PC22在同一个vlan10
解题思路
（1） 首先我们需要确定我们需要用到的端口模式：
Access介入模式 pc—交换机 Trunk中继链路模式： 交换机—交换机
（2） 其次在两个交换机上各创建vlan5、vlan10的端口，并把pc19与pc21的端口设置为access模式并加入vlan5，把pc20与pc22的端口设置为access模式并加入vlan10，把两个交换机相连接的端口设置为trunk中继链路模式，并把vlan端口加入到中继链路。
（3） 最后，打开计算机，使用ping命令进行查看。
Swich1:
system-view //进入系统试图
[Huawei]vlan batch 5 10 //创建vlan端口
[Huawei]interface ethernet 0/0/1 //进入e0/0/1端口进行配置
[Huawei-Ethernet0/0/1]port link-type access //设置端口的模式为access
[Huawei-Ethernet0/0/1]port default vlan 5 //把端口加入vlan 5
[Huawei-Ethernet0/0/1]interface ethernet 0/0/2 //进入e0/0/2端口进行配置
[Huawei-Ethernet0/0/2]port link-type access //设置端口模式为access
[Huawei-Ethernet0/0/2]port default vlan 10 //把端口加入vlan 5
[Huawei-Ethernet0/0/2]interface ethernet 0/0/3 //进入e0/0/3端口
[Huawei-Ethernet0/0/3]port link-type trunk //设置端口模式为trunk
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 5 10 //把vlan 5 10加入到中继链路

交换机2与交换机1为同样配置（交换机2配置过程略过）

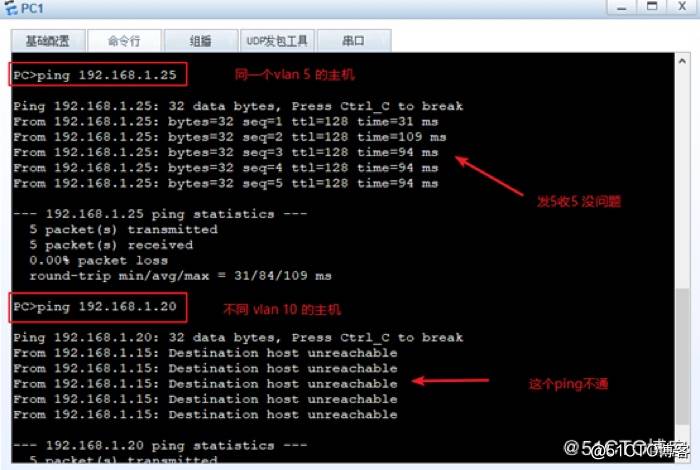

配置好后使用ping命令进行检查，首先检查能否ping通同一个vlan端口主机，再检查是否能ping通其他vlan主机

华为交换机VLAN与Trunk配置
使用vlan 5的主机ping同一个vlan 5下的主机，通；
使用vlan 5的主机ping不同vlan 10的主机，不通。

实验结果：成功
