记一次不完美的割接项目

目录

工程描述

准备工作

需求分析

通信量分析

路由设计

工程操作

遇到问题

工作总结

---

工程描述

A、B两个业务相近的单位进行合并。由于合并前两个单位均会需要位于北京总部和广东分部的各项服务，为减少重复投资，提高投入产出比，上级决定将两个单位的网络进行合并。本次割接工作主要是把B的系统业务和网络线路全部迁移至A单位，B单位仅保留设备。

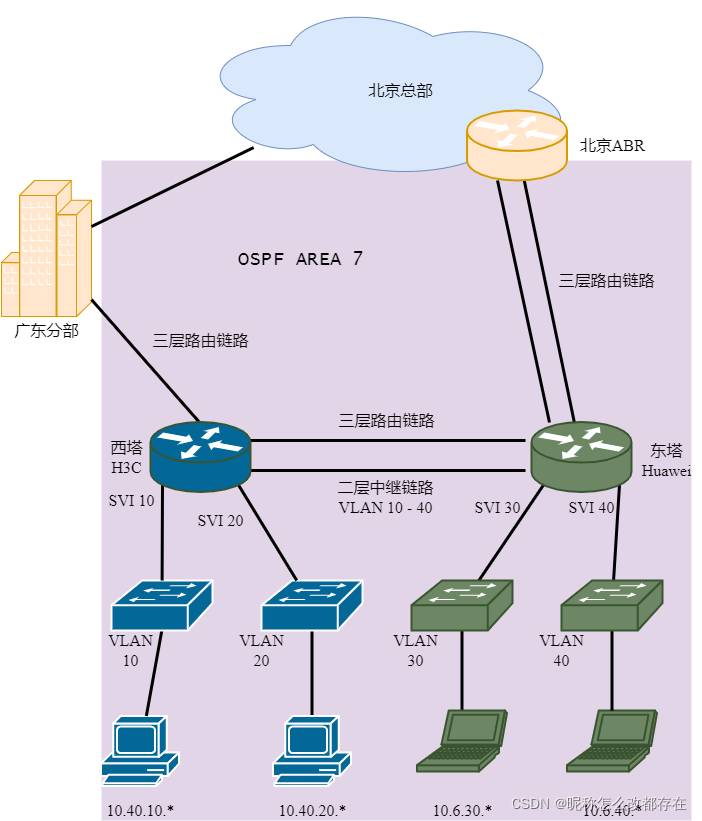

经调研，A、B单位均采用2层网络架构，接入层之负责工作站接入，核心层负责VLAN之间路由和交换路由信息等。A单位核心层设备是2台H3C IRF堆叠，B单位核心是2台华为S7706 CSS堆叠。当前过渡期，两套核心之间租赁两条独立的链路进行互联。一条为3层链路，用于转发两个站点下级节点的流量；另一条2层链路，承载所有vlan，特意为本次割接租用。两个单位北向连接共有2条链路。其中一条部署在华为上，连接北京主机房；另一条部署在H3C上，连接广东分站机房，再到北京主机房。我方辖区内有两部分网络，一部分网络ip地址以10.6开头，北向以北京主机房的链路为出口g0/0/1；另一部分ip地址以10.40开头，北向以广东分站机房为出口g0/0/2。两部分网络需要互通，但各自独占北向出口。



准备工作

需求分析

A、B两个单位进行合并。合并后A、B均需要访问位于北京的总部和广东分部的服务器。合并后A、B之间需要互访。本次割接的目标，是把东塔核心华为的业务整体迁移到西塔H3C中，即VLAN30、VLAN40等下级站点和G0/0/1的三层业务均进行迁移。根据甲方要求，第一步先完成业务割接，等业务稳定后再完成线路割接。

通信量分析

把10.6.*.*的网段称为网段A，10.40.*.*的网段称为网段B。A网段核心为西塔H3C，B网段核心为东塔华为。

A、B的通信量分别是：

• 相互访问，流量少于10%。
• 访问北京总部，流量大于80%，A通过H3C北向接口，经广东分部的网络访问；B通过华为北向接口直接访问。
• 访问广东分部，流量少于10%，A通过H3C北向接口访问；B通过华为的北向接口，经北京总部的网络访问。

路由设计

合并前，H3C上部署有静态路由和默认路由，其中静态路由是指向A网段南向下属各非直连VLAN的，默认路由指向北向广东分部。华为部署有OSPF，作为内部路由器与北京总部的ABR交换区域内LSA。ABR生成一条10.0.0.0/7的SUM ROUTE到华为核心。

甲方在合并过渡期做了以下操作：H3C增加了OSPF和PBR，其中OSPF与华为毗邻，目的是通告重分发直
