华为eNSP网络模拟器安装详细教程（2024）

目录

一、安装WinPcap

二、安装Wireshark

三、安装VirtualBox

​编辑

四、安装eNSP

五、使用eNSP

---

1. eNSP简介

eNSP（Enterprise Network Simulation Platform）是一款由华为自主开发的、免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机及相关物理设备进行软件仿真，完美呈现真实设备部署实景，支持大型网络模拟，可以让网络工程师能够在没有真实设备的情况下模拟演练，学习网络技术。

2. 其他软件介绍：

（1）WinPcap：

winpcap 是windows平台下一个免费，公共的网络访问系统。开发winpcap这个项目的目的在于为win32应用程序提供访问网络底层的能力。它用于windows系统下的直接的网络编程。

（2）Wireshark：

Wireshark（前称Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是截取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。

在过去，网络封包分析软件是非常昂贵的，或是专门属于盈利用的软件。Ethereal的出现改变了这一切。在GNUGPL通用许可证的保障范围底下，使用者可以以免费的途径取得软件与其源代码，并拥有针对其源代码修改及客制化的权利。Ethereal是全世界最广泛的网络封包分析软件之一。

（3）VirtualBox ：

VirtualBox 是一款开源虚拟机软件。VirtualBox 是由德国 Innotek 公司开发，由Sun Microsystems公司出品的软件，使用Qt编写，在 Sun 被 Oracle 收购后正式更名成 Oracle VM VirtualBox。Innotek 以 GNU General Public License (GPL) 释出 VirtualBox，并提供二进制版本及 OSE 版本的代码。使用者可以在VirtualBox上安装并且执行Solaris、Windows、DOS、Linux、OS/2 Warp、BSD等系统作为客户端操作系统。已由甲骨文公司进行开发，是甲骨文公司xVM虚拟化平台技术的一部分。

VirtualBox号称是最强的免费虚拟机软件，它不仅具有丰富的特色，而且性能也很优异。它简单易用，可虚拟的系统包括Windows（从Windows 3.1到Windows 10、Windows Server 2012，所有的Windows系统都支持）、Mac OS X、Linux、OpenBSD、Solaris、IBM OS2甚至Android等操作系统。使用者可以在VirtualBox上安装并且运行上述的这些操作系统。 与同性质的VMware及Virtual PC比较下，VirtualBox独到之处包括远端桌面协定（RDP）、iSCSI及USB的支持，VirtualBox在客户端操作系统上已可以支持USB 3.0的硬件装置，不过要安装 VirtualBox Extension Pack。

3. 安装软件：

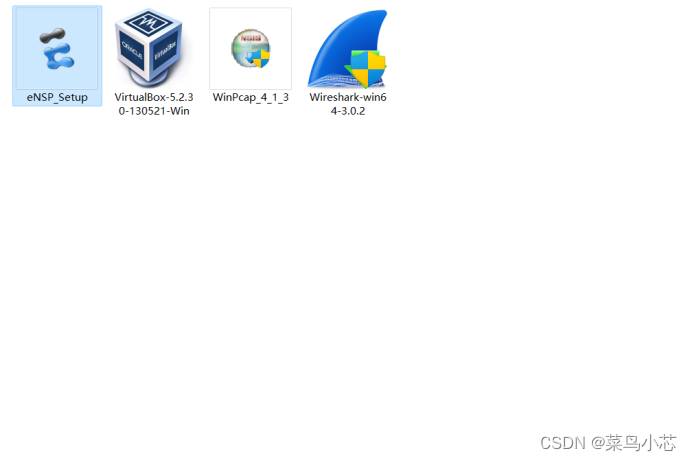

4. 安装准备：

链接：https://pan.baidu.com/s/1GZ65ElkeZIe9VoBl53873A

提取码：e6n9

5. 安装环境检查：

（1）安装前先检查之前是否已经安装过eNSP和依赖软件，如果有请先请卸载掉，包括依赖软件一起卸载。

（2）eNSP 安装和使用过程中请将Windows防火墙关闭。

（3）若之前安装过eNSP ，请使用注册表清理工具清理一下注册表。注意：此步骤谨慎操作，注册表比较重要，请在有备份的情况下清理，清理出错可能会导致系统不可用。

注意：安装软件的路径需要英文，不能有中文。

一、安装WinPcap

1. 双击安装包（WinPcap_4_1_3.exe）开始安装。

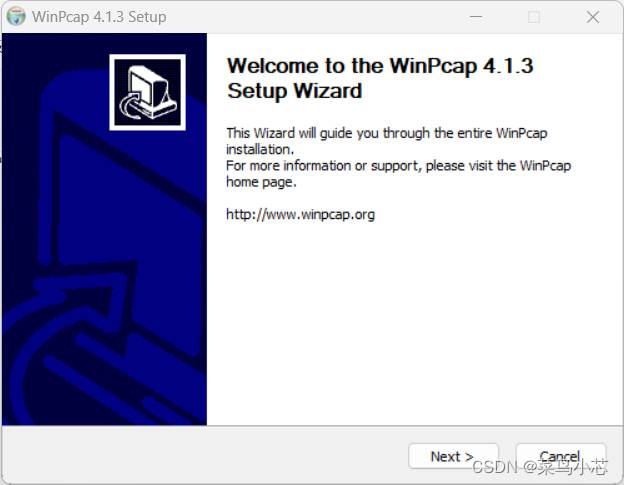

2. 双击后进入“Welcome to the WinPcap 4.1.3 Setup Wizard”安装向导界面，单击“Next>”。

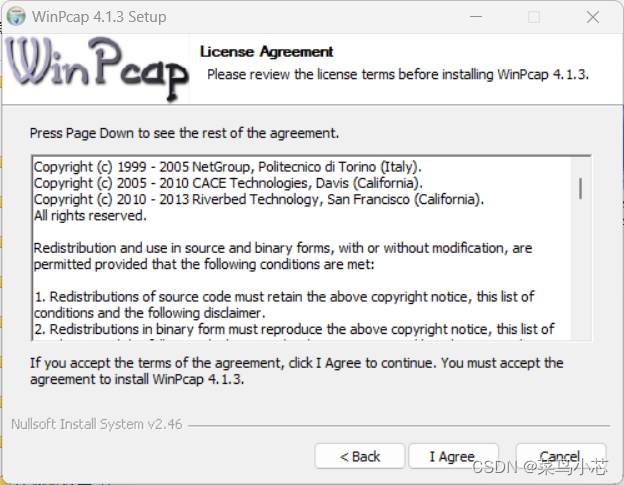

3. 进入“License Agreenebt”许可协议界面，单击“I Agree”同意。

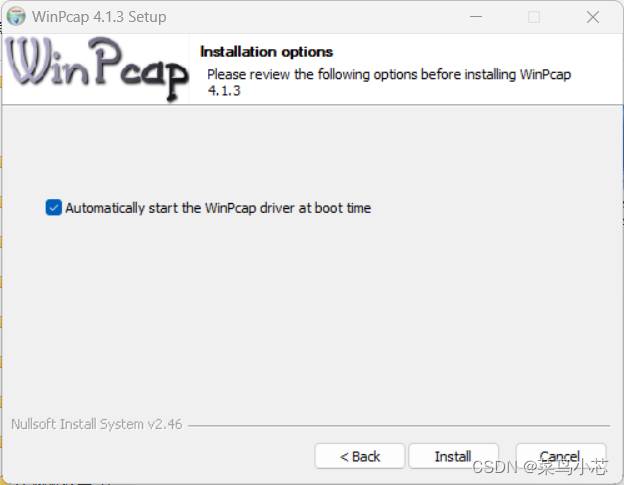

4. 进入“Installation options”安装选项界面，保持默认，单击“Install”。

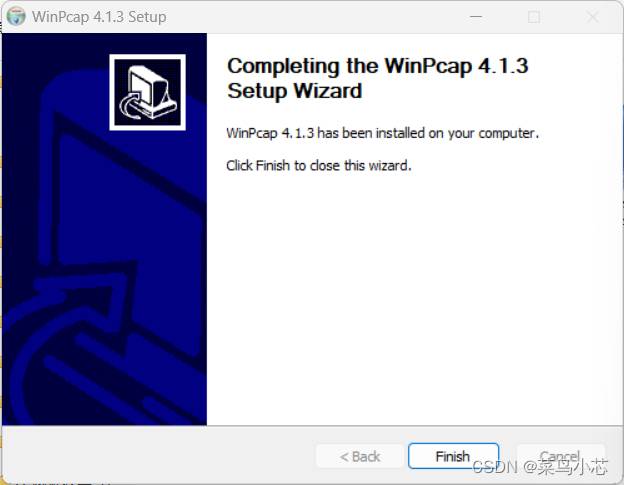

5. 点击后开始安装，安装完成单击“Finish”关闭。

二、安装Wireshark

1. 双击安装包（Wireshark-win64-3.0.2.exe）开始安装。

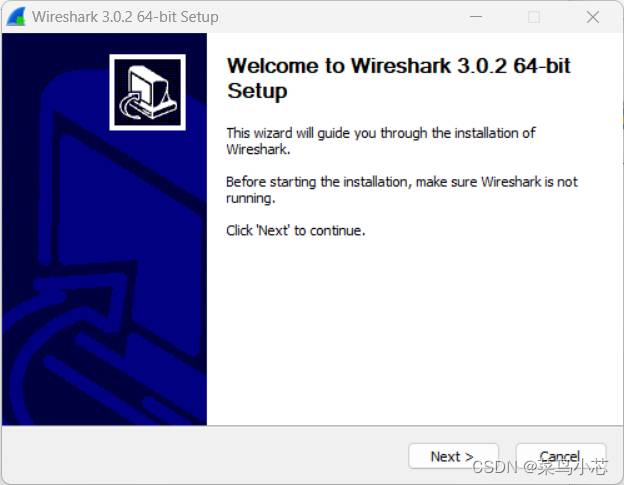

2. 进入“Welcome to Wireshark 3.0.2 64-bit Setup”安装向导界面，单击“Next>”。

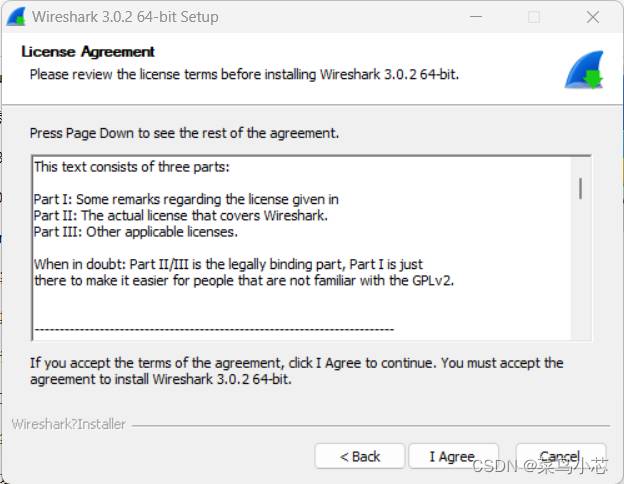

3. 进入“License Agreenebt”许可协议界面，单击“I Agree”同意。

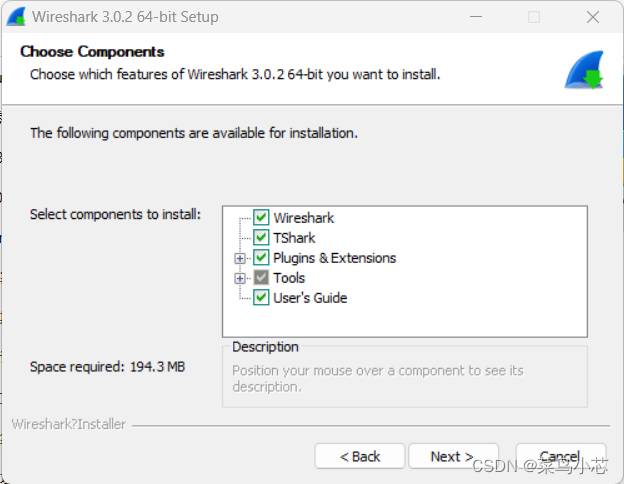

4. 进入“Choose Components”选择组件界面，保持默认，单击“Next>”。

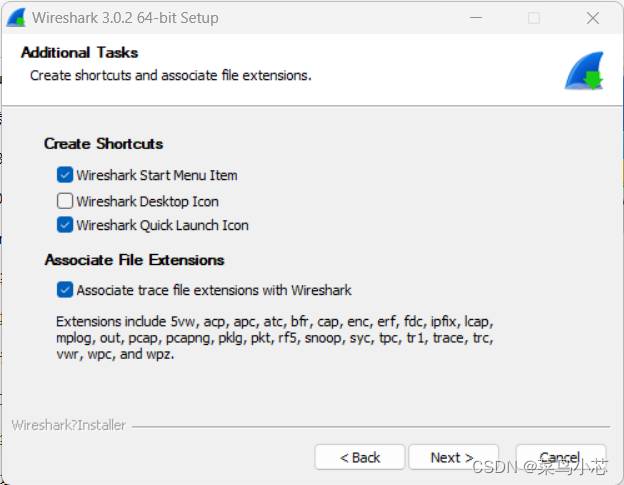

5. 进入“Additional Tasks”附加任务界面，保持默认，单击“Next>”。

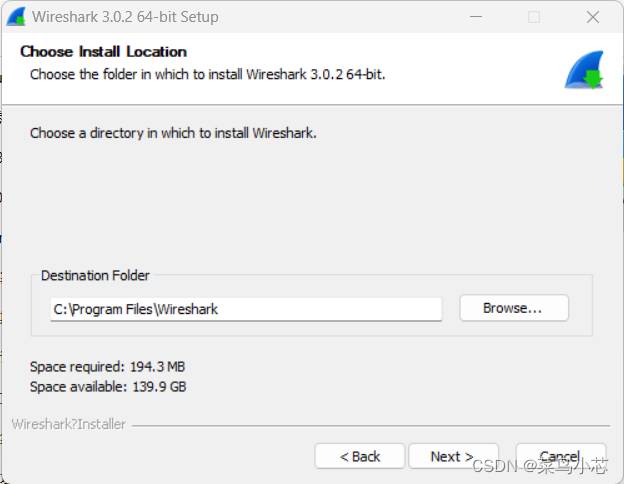

6. 进入“Choose Install Location”界面，可自定义设置安装路径，此处我们保持默认路径，设置完单击“Next>”。

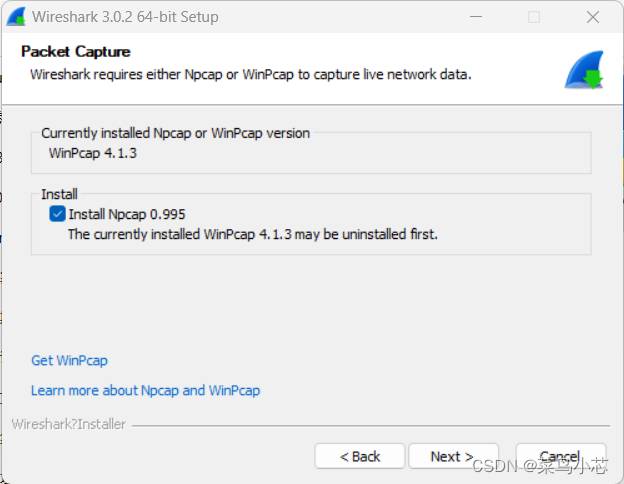

7. 进入“Packet Capture”界面，保持默认，单击“Next>”。

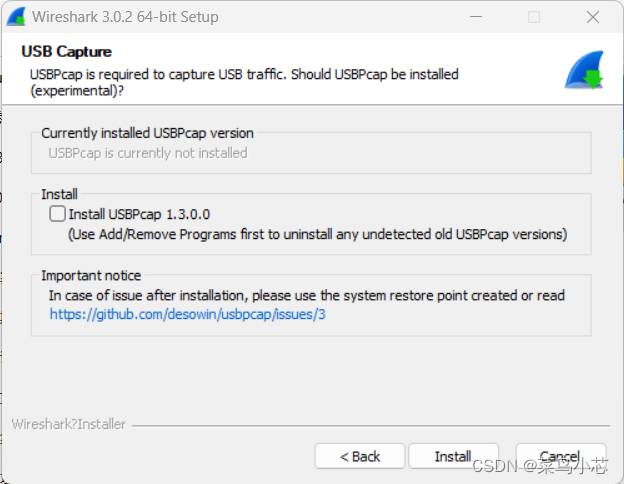

8. 进入“USB Capture”界面，保持默认，单击“Install”。

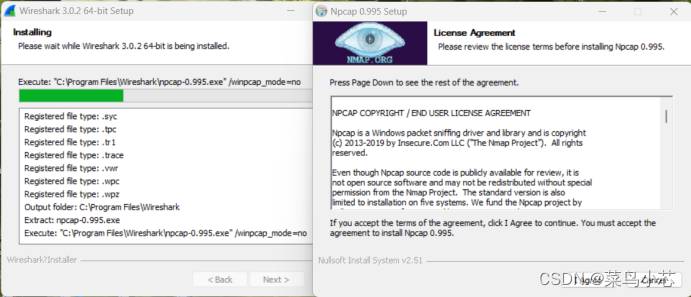

9. 等待安装，安装过程中弹出“Npcap 0.995 Setup”界面，单击“I Agree”同意。

10. 进入“Installation Options”安装选项界面，保持默认，单击“Install”。

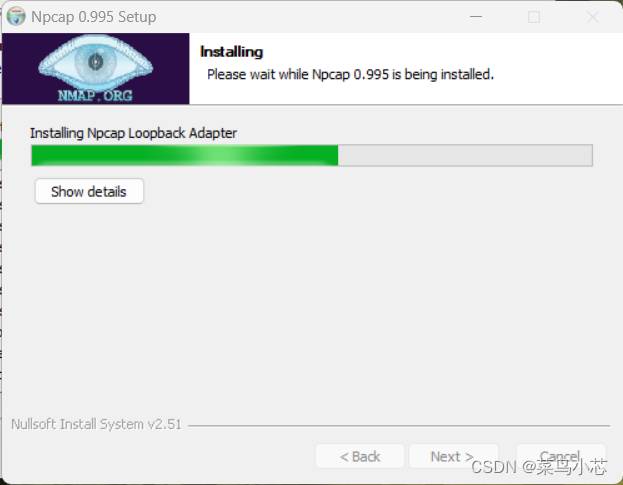

11. 等待安装。

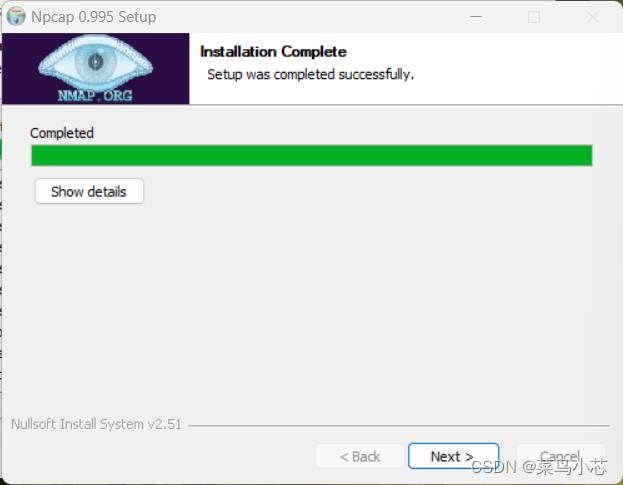

12. 完成后单击“Next>”。

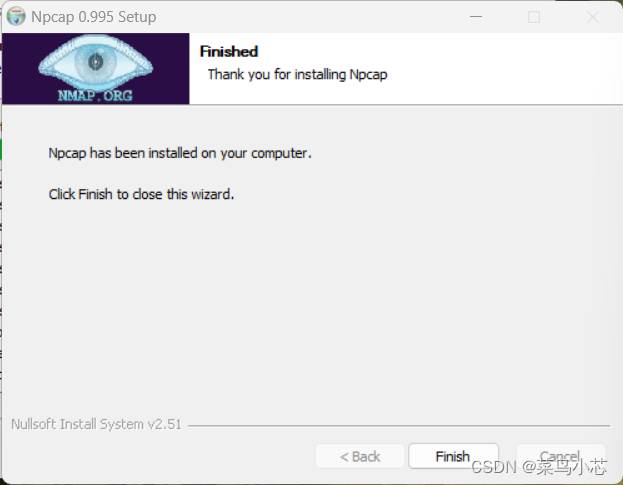

13. 进入“Finished”界面，单击“Finish”关闭。

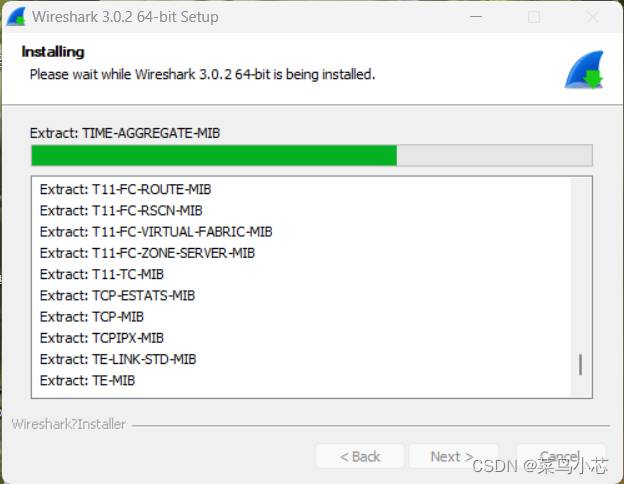

14. 回到原来Wireshark安装界面，等待进度条安装结束。

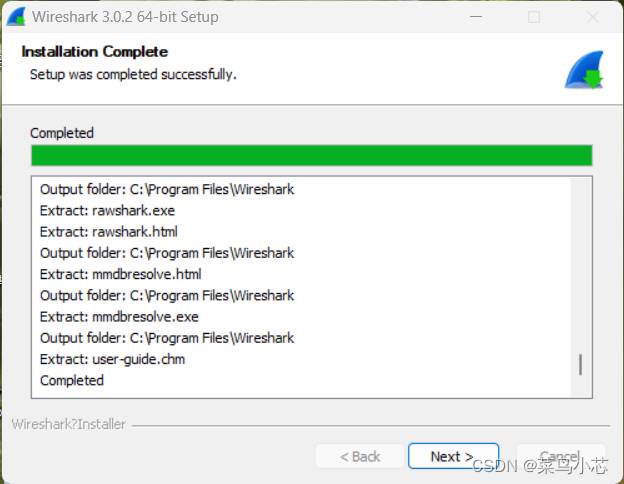

15. 完成后单击“Next>”。

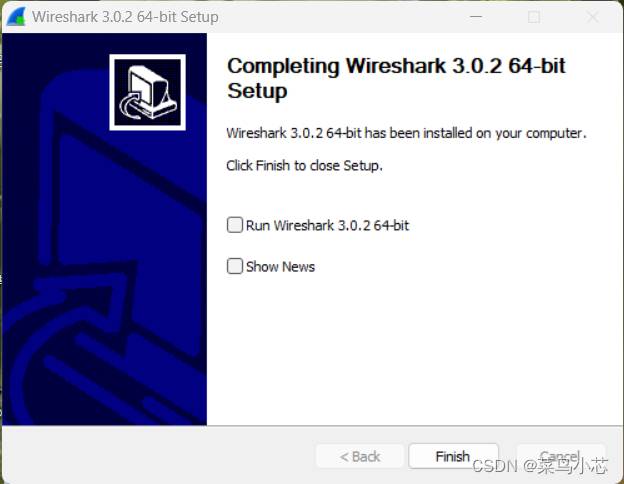

16. 进入安装完成界面，保持默认，单击“Finish”关闭。

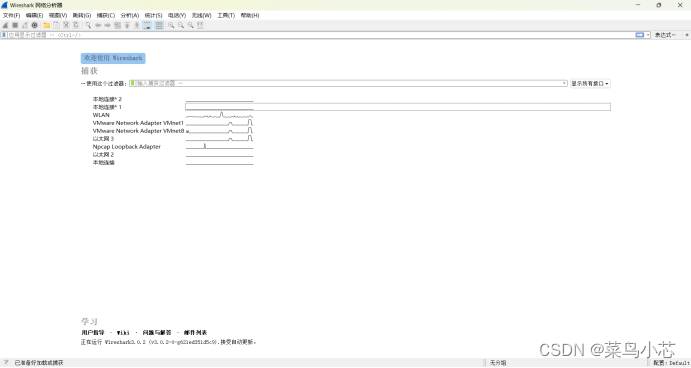

17. 打开Wireshark界面如下图所示。

三、安装VirtualBox

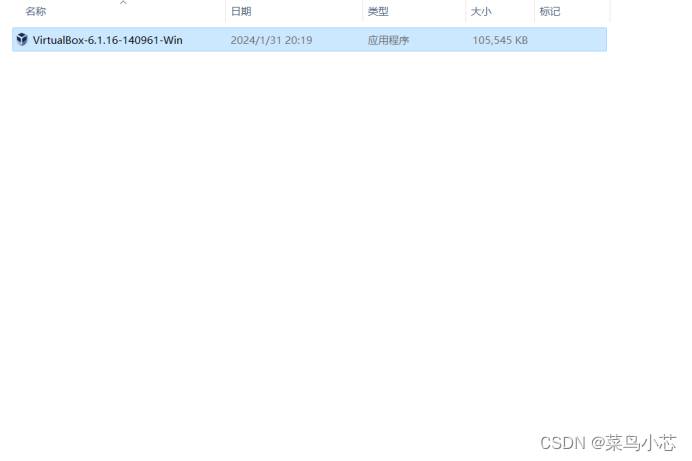

1. 双击安装包（VirtualBox-6.1.16-140961-Win.exe）进行安装，此处我安装了VirtualBox 6.1.16版本。

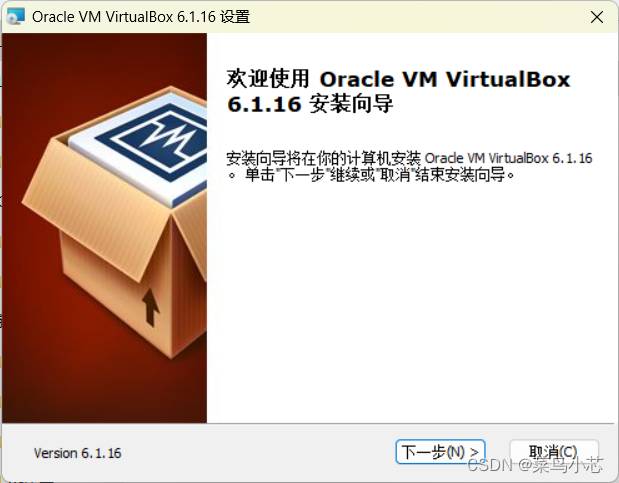

2. 双击后打开VirtualBox安装向导，可看到“欢迎使用Oracle VM VirtualBox 6.1.16安装向导”界面，单击“下一步(N)>”。

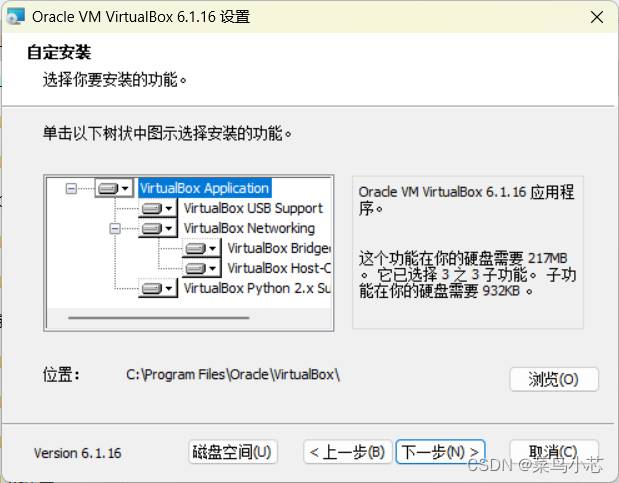

3. 单击后进入到“自定安装”界面，用户可在此界面设置VirtualBox的安装路径，设置后点击“下一步(N)>”。

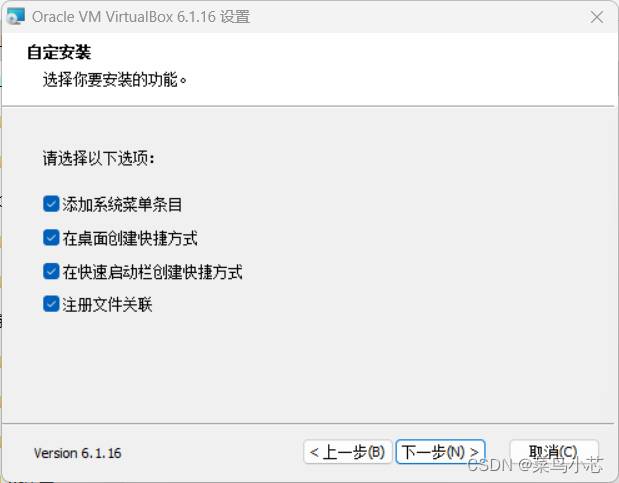

4. 点击后进入选择安装功能界面，默认选项，单击“下一步(N)>”。

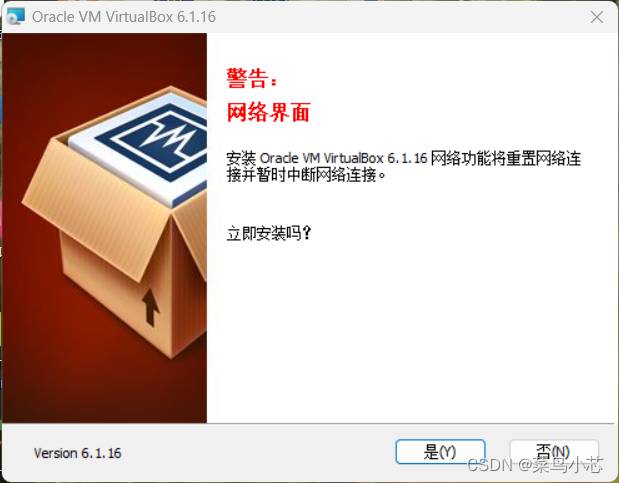

5. 单击后进入到“警告：网络界面”界面，单击“是(Y)”。

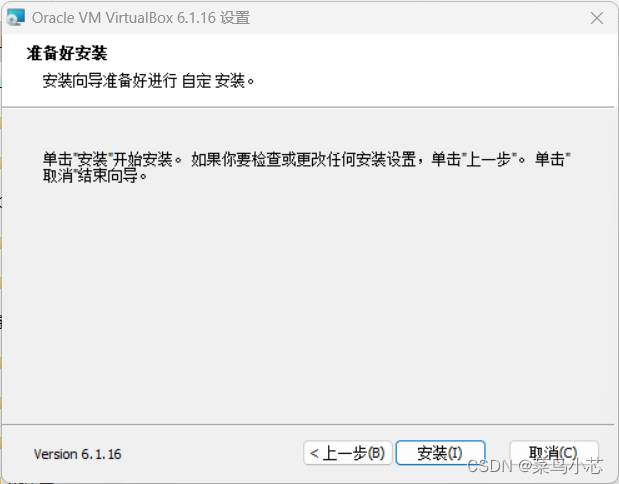

6. 点击后进入“准备好安装”界面，单击“安装(I)”。

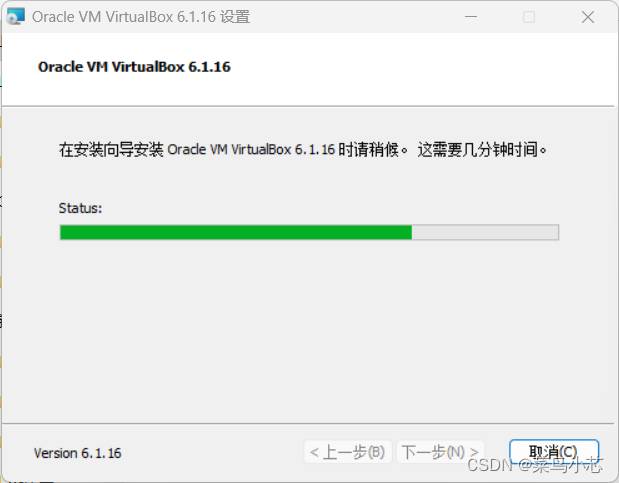

7. 点击后显示VirtualBox安装进度。

8. 安装完成后点击“完成(F)”关闭窗口，“安装后运行Oracle VM VirtualBox 6.1.16”框可自行选择勾选或不勾选。

使用VirtualBox

1. 双击桌面VirtualBox图标，打开VirtualBox。

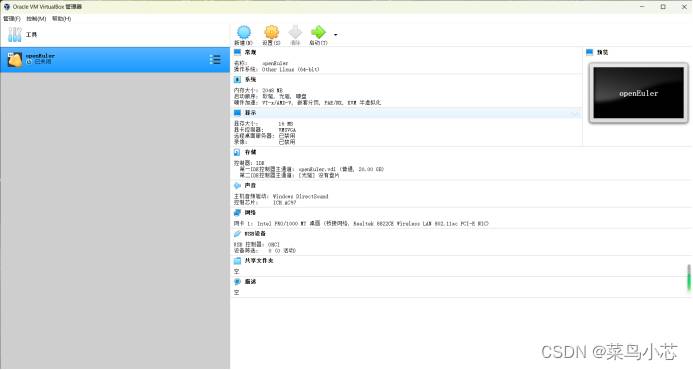

2. 打开VirtualBox后便可进行虚拟机的创建安装，此处可以看到我们已经创建了一台虚拟机。

四、安装eNSP

注意：安装eNSP之前请先安装WinPcap、Wireshark、VirtualBox。

1. 双击eNSP安装包安装。

2. 进入选择安装语言界面，默认“中文(简体)”，单击“确定”。

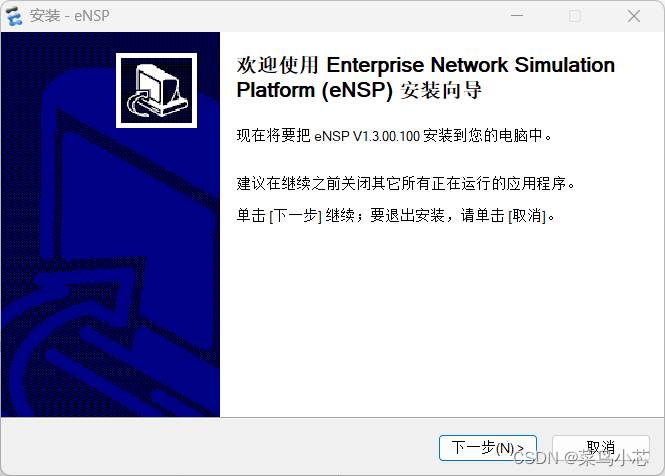

3. 进入安装向导界面，单击“下一步(N)>”。

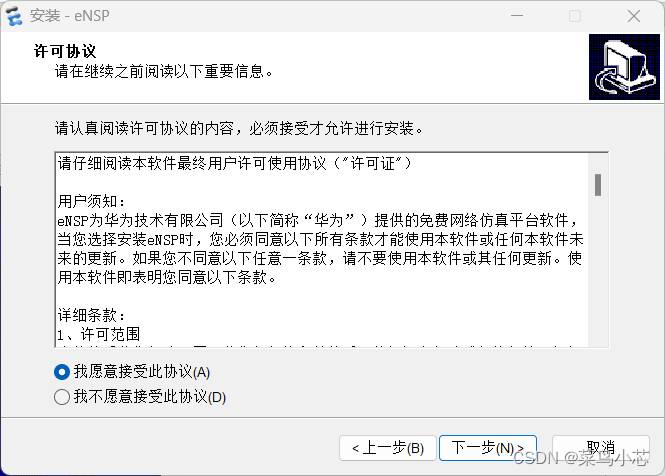

4. 进入许可协议界面，勾选“我愿意接受此协议(A)”，单击“下一步(N)>”。

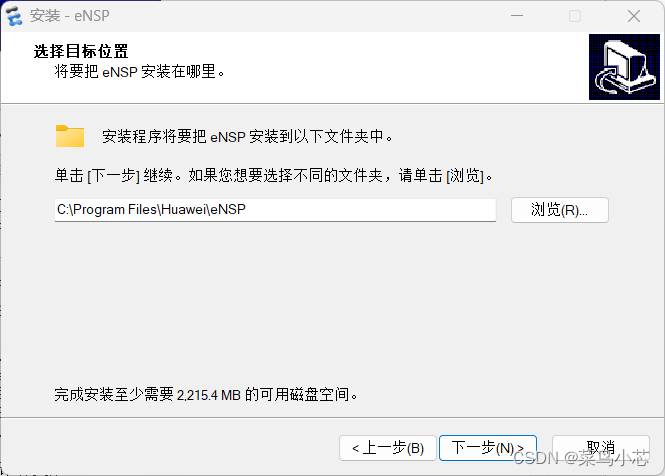

5. 进入“选择目标位置”界面，此处我们选择默认路径，也可自定义软件安装的路径，设置好后单击“下一步(N)>”。

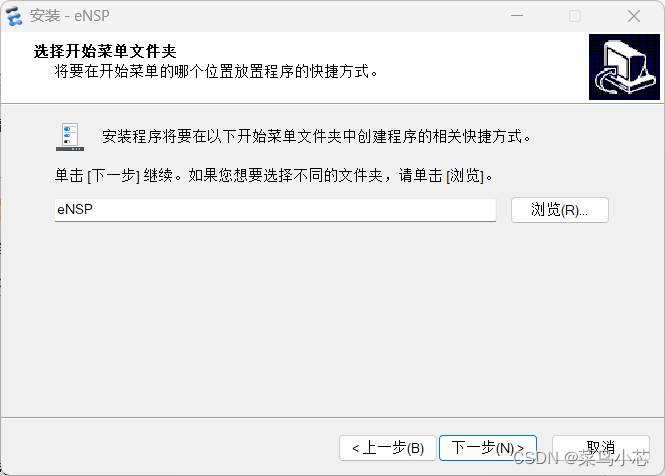

6. 进入“选择开始菜单文件夹”界面，保持默认，单击“下一步(N)>”。

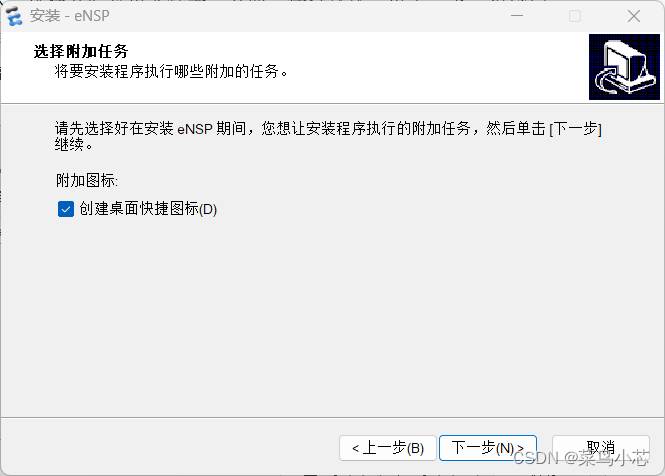

7. 进入“选择附加任务”界面，保持默认，单击“下一步(N)>”。

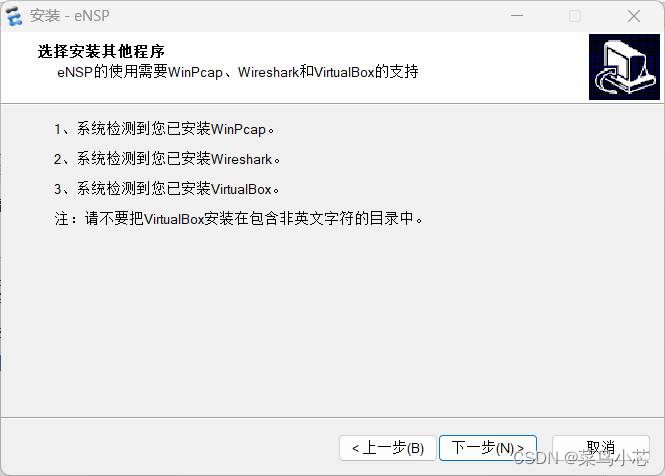

8. 进入“选择安装其他程序”界面，此时会自动检测WinPcap、Wireshark、VirtualBox三款软件是否安装成功，若没有全部安装请先安装，显示已全部安装后单击“下一步(N)>”。

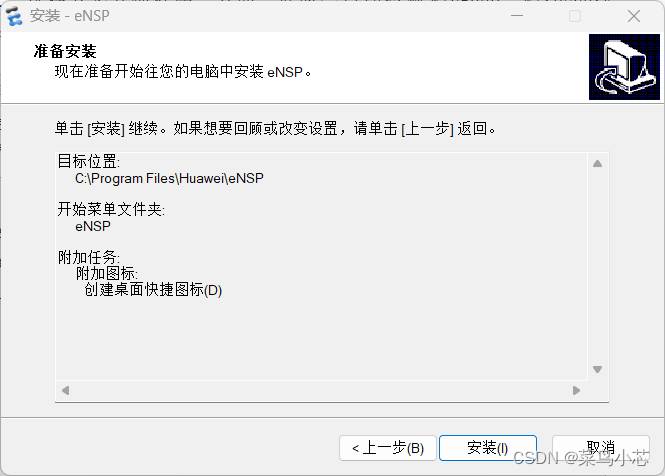

9. 进入“准备安装”界面，单击“安装(I)”。

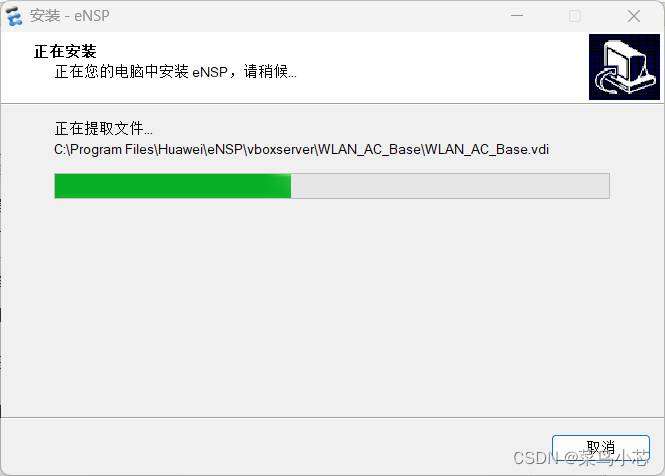

10. 显示安装进度。

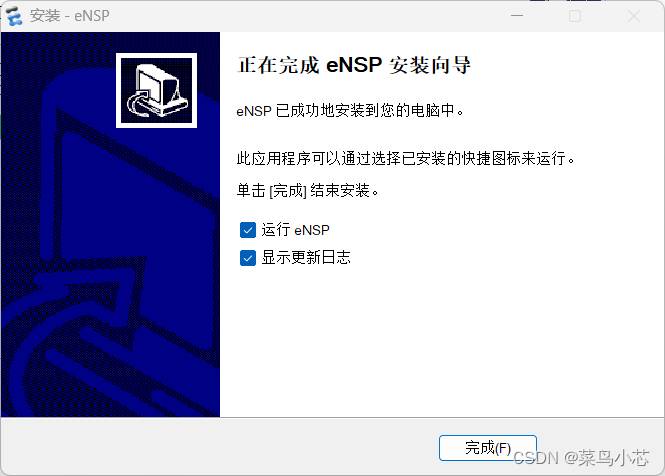

11. 进入安装完成界面，勾选框可自定义选择是否取消，单击“完成(F)”关闭。

五、使用eNSP

1. 双击桌面eNSP图标打开。

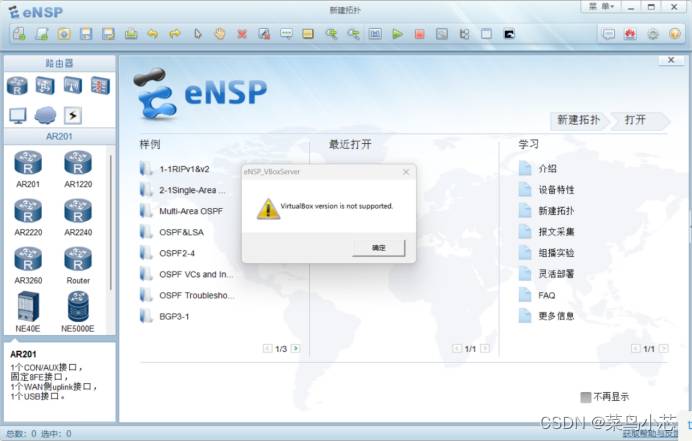

2. 打开eNSP后若弹出“VirtualBox version is not supported”（不支持VirtualBox版本），表示安装的VirtualBox版本不适配eNSP，可选择安装低版本VirtualBox（5.2.30）。

3. 初次打开eNSP使用需先进行一些配置。

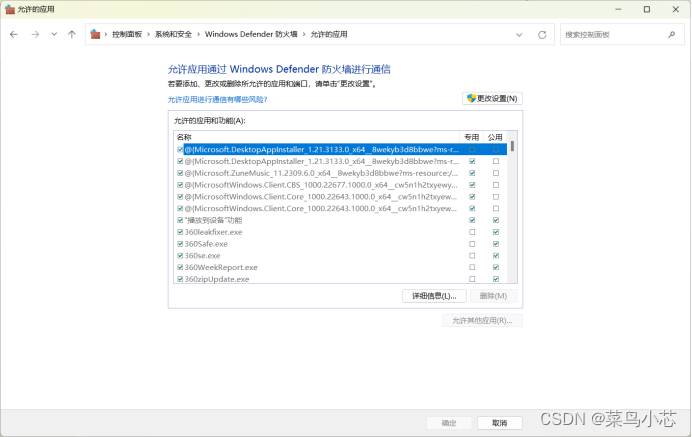

（1）打开电脑“控制面板”，点击系统和安全>Windows Defender防火墙（允许应用通过Windows防火墙）。

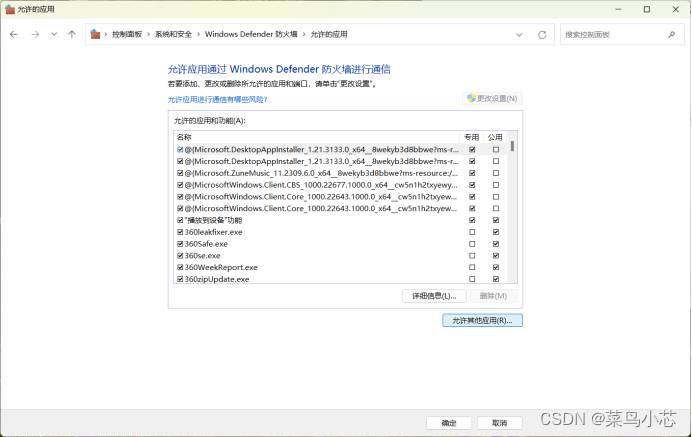

（2）打开后点击“更改设置(N)”，下翻查找ensp，若没有点击“允许其他应用(R)...”添加。

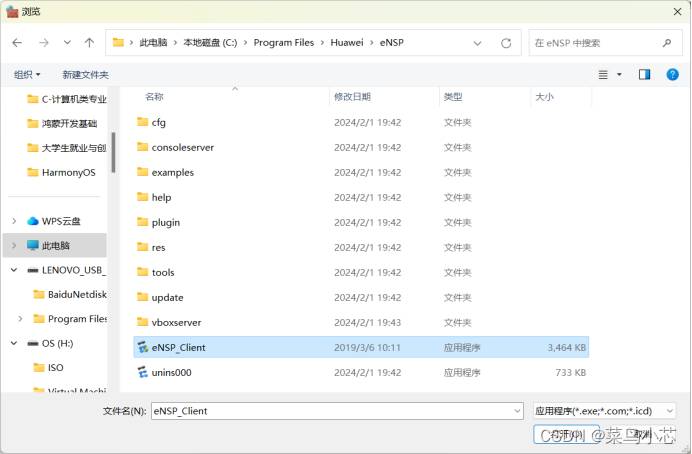

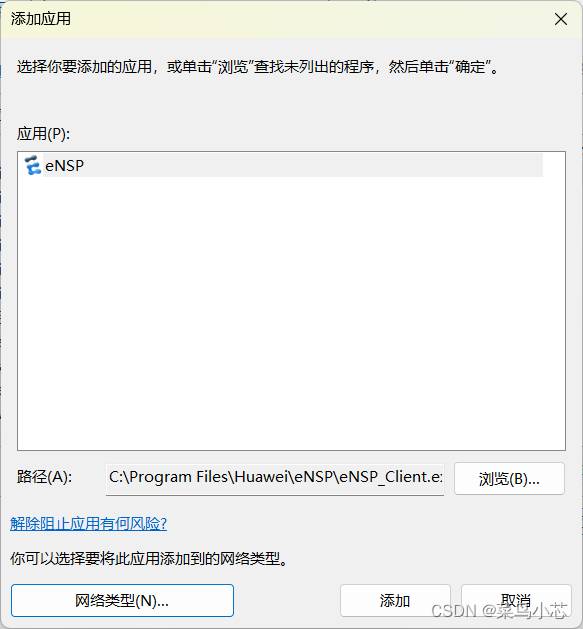

（3）打开“添加应用”界面后，单击“浏览(B)...”，找到安装eNSP的目录选中“eNSP_Client.exe（/eNSP/eNSP_Client.exe）”文件后点击“打开(O)”。

（4）完成后“添加应用”界面出现eNSP图标，单击左下角“网络类型(N)...”。

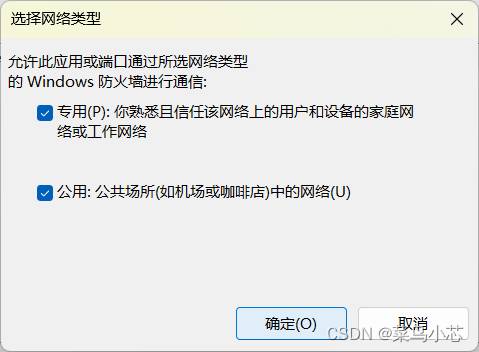

（5）在“选择网络类型”界面勾选全部选项，完成后点击“确定(O)”。

（6）回到添加应用界面，单击“添加”。

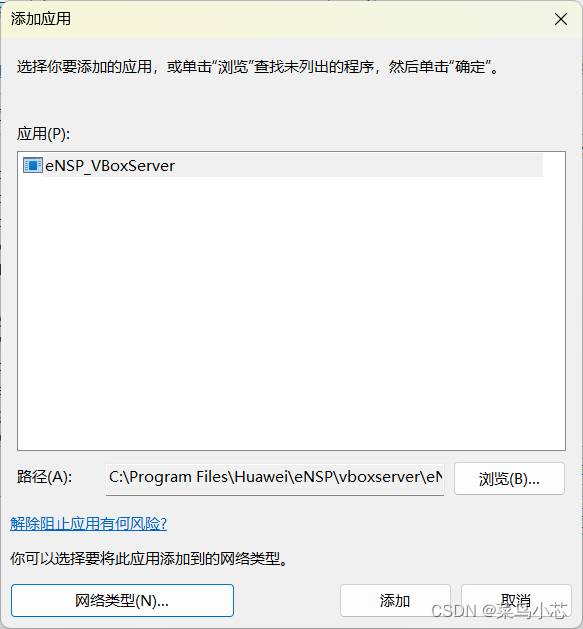

（7）根据上述步骤重新添加“eNSP_VBoxServer.exe（/eNSP/vboxserver/eNSP_VBoxServer.exe）”文件并允许其使用公用和专用网络。

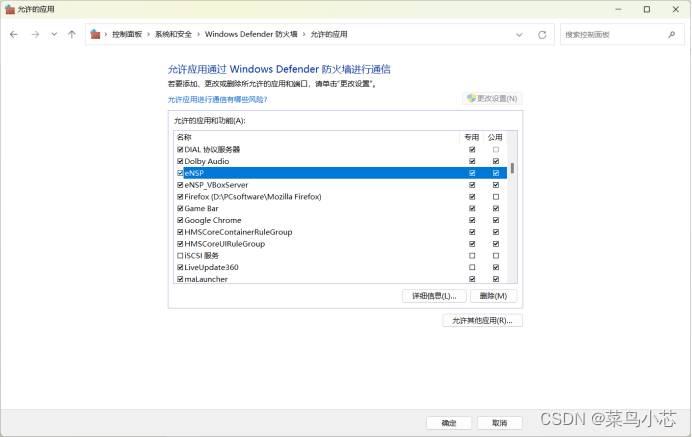

（8）添加完成后，可以在“允许应用通过Windows Defender防火墙进行通信”页面看到eNSP和eNSP_VBoxServer项，

注意：eNSP和eNSP_VBoxServer名称后面专用和公用框必须全部勾选。

（9）查看专用和公用全部勾选后，单击下方“确定”按钮。

至此，eNSP模拟器安装完成。
