简介：锐捷网络提供的网络解决方案广泛应用于交换机和路由器等设备。本课程将深入讲解锐捷设备的安装与配置，包括RG-S3760系列和S21系列交换机的软件配置及物理安装。文档涵盖了初始化设置、VLAN划分、路由设置、安全策略、命令行操作等关键步骤。用户能够通过掌握这些方法，提升网络性能和安全性，以及优化网络架构，适应多样化网络环境的需求。

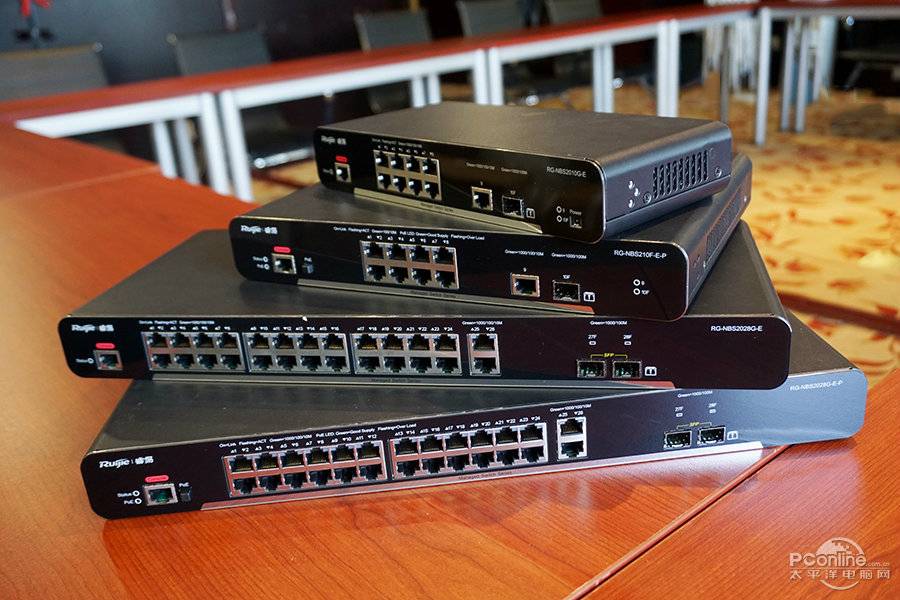

在当今快速发展的信息技术领域，锐捷交换机与路由器作为网络设备的基础，其安装与配置对于保证网络的稳定运行至关重要。本章将引导读者一步步熟悉锐捷交换机与路由器的安装和配置流程。
在进行锐捷交换机与路由器的安装之前，需要确保以下几点： - 确认所需硬件是否齐全，包括交换机/路由器本身、电源线、网络线等。 - 检查硬件设备是否完好，无明显损坏。 - 阅读并理解设备手册和快速安装指南，以获取最佳安装方法。
安装过程可以分为以下步骤： 1. 将交换机/路由器放置在稳定、通风的环境中。 2. 按照设备后部标记，连接电源线，并打开电源。 3. 使用控制台线连接交换机/路由器的控制台端口和电脑的串口（或使用SSH等方式进行远程连接）。
交换机/路由器初次启动后，需要进行基础配置： - 进入设备的命令行界面（CLI）。 - 按提示设置设备的管理IP地址，以便后续远程访问。 - 设定设备的基本安全参数，如密码保护等。
通过以上步骤，锐捷交换机与路由器即可完成基础安装与配置。在后续章节中，我们将深入探讨更为复杂的配置与优化策略。
RG-S3760系列交换机是锐捷网络公司推出的高性能企业级交换机，它采用分层的设计理念，将硬件和软件分离，以提供灵活、可扩展的网络解决方案。软件架构是交换机的灵魂，决定了交换机如何执行各种网络任务，包括数据转发、交换、路由、安全控制等。
在RG-S3760系列交换机中，软件架构可以分为几个关键层次：
这样的架构设计使得软件具备高度的可维护性和可升级性，能够在不影响交换机整体性能的情况下，对特定功能进行优化和更新。
软件版本是衡量交换机功能、性能和安全性的关键指标。RG-S3760系列交换机支持通过不同的软件版本来满足不同网络环境的需要。
更新机制保证了交换机的软件能够持续进化，以适应不断变化的网络需求和安全威胁。RG-S3760系列交换机提供两种软件更新方式：
初始配置通常包括设置交换机的管理IP地址、密码、时区等基本信息。这些操作一般通过控制台端口或远程管理接口来完成。下面展示了通过CLI设置交换机管理IP地址的步骤：
<Switch> enable
<Switch> configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
<Switch>(config)# interface vlan 1
<Switch>(config-if)# ip address ***.***.*.***.***.***.*
<Switch>(config-if)# no shutdown
<Switch>(config-if)# exit
<Switch>(config)# end
<Switch> write memory
在上述CLI命令中，首先使用 enable 进入特权模式，然后使用 configure terminal 进入全局配置模式。接下来，进入VLAN 1接口配置模式，为接口分配IP地址，并确保接口处于启用状态（ no shutdown ）。最后，退出配置模式并保存配置到内存中。
系统信息查看通常通过命令行执行，例如：
<Switch> show version
<Switch> show ip interface brief
这些命令提供了交换机的版本信息、接口状态等关键信息。
RG-S3760系列交换机的网络接口配置是构建网络的基础。配置接口之前，需要确定网络设计，包括IP地址规划、子网划分、VLAN划分等。以下是配置一个物理接口的基本步骤：
<Switch> enable
<Switch> configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
<Switch>(config)# interface GigabitEthernet 0/1
<Switch>(config-if)# switchport mode access
<Switch>(config-if)# switchport access vlan 10
<Switch>(config-if)# no shutdown
<Switch>(config-if)# exit
<Switch>(config)# end
<Switch> write memory
上述示例中，接口 GigabitEthernet 0/1 被设置为访问模式，并分配到VLAN 10。最后，接口被启用（ no shutdown ），以便开始转发数据包。
虚拟局域网（VLAN）是一种将网络划分为多个逻辑分段的技术，以提高网络的安全性和效率。RG-S3760系列交换机支持VLAN的创建、配置和管理。
配置VLAN的步骤通常包括分配VLAN ID、设置VLAN名称、定义VLAN成员（物理接口或端口）等。
<Switch> enable
<Switch> configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
<Switch>(config)# vlan 10
<Switch>(config-vlan)# name Sales
<Switch>(config-vlan)# exit
<Switch>(config)# interface GigabitEthernet 0/2
<Switch>(config-if)# switchport mode access
<Switch>(config-if)# switchport access vlan 10
<Switch>(config-if)# exit
<Switch>(config)# end
<Switch> write memory
在此例中，VLAN ID 为10的VLAN被创建并命名为"Sales"。同时，接口GigabitEthernet 0/2被分配到这个VLAN中。
交换机安全设置是保护网络不受未授权访问和攻击的重要措施。RG-S3760系列交换机支持多种安全功能，包括端口安全、MAC地址过滤、IEEE 802.1X认证等。
例如，通过配置端口安全特性可以限制端口的接入用户数、控制可连接的MAC地址数量等。下面是一个简单的端口安全配置示例：
<Switch> enable
<Switch> configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
<Switch>(config)# interface GigabitEthernet 0/3
<Switch>(config-if)# switchport mode access
<Switch>(config-if)# switchport port-security
<Switch>(config-if)# switchport port-security maximum 3
<Switch>(config-if)# switchport port-security violation restrict
<Switch>(config-if)# switchport port-security mac-address sticky
<Switch>(config-if)# end
<Switch> write memory
在这个配置中，接口 GigabitEthernet 0/3 被设置为访问模式，并启用了端口安全。此端口最多允许3个MAC地址学习并连接，并且当违反端口安全策略时，将限制违规访问，而不是完全封锁端口。
RG-S3760系列交换机支持多种动态和静态路由协议，例如RIP、OSPF和BGP。这些协议允许交换机进行更高效的网络路由决策。
下面是一个简单的OSPF路由配置示例：
<Switch> enable
<Switch> configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
<Switch>(config)# router ospf 1
<Switch>(config-router)# network ***.***.*.***.0.0.255 area 0
<Switch>(config-router)# end
<Switch> write memory
在这个例子中，启用了OSPF协议，并将 . . . /24网络宣告到OSPF区域0中。这样的配置有助于交换机自动发现网络中的其他OSPF路由器，并进行路由信息的交换，实现网络的动态路由决策。
至此，我们完成了对RG-S3760系列交换机软件配置步骤的概览，从基础配置到高级功能，每一步骤都是确保交换机能够高效、安全地工作在复杂网络环境中的关键。接下来，我们将关注S21系列交换机的硬件安装指南。
S21系列交换机是锐捷网络公司生产的一款高效能、高密度的交换机，适用于企业级网络环境。它包括了以下几个关键的硬件组件：
在进行S21系列交换机的硬件安装之前，需要做好以下准备工作：
以下是S21系列交换机的物理安装步骤：
在完成物理安装后，需要进行接线和电源配置：
性能测试是确保交换机正常工作的关键步骤，测试方法如下：
在性能测试过程中可能会遇到各种问题，以下是故障排查和性能优化的步骤：
- **性能测试工具**：可以使用如iperf、Spirent TestCenter等专业网络性能测试工具。
- **故障诊断工具**：使用交换机自带的诊断工具，如ping、traceroute，或者使用第三方网络分析软件。
- **持续监控**：在生产环境中实施24/7监控，确保任何性能问题都能被及时发现和解决。
在Linux环境下使用iperf进行网络性能测试的命令行示例：
# 在测试服务器端启动iperf
iperf -s
# 在客户端启动iperf测试，连接到服务器端的IP地址
iperf -c <服务器端IP地址> -t 30
执行逻辑和参数说明：
iperf -s ：启动iperf服务端模式，等待客户端连接进行测试。 iperf -c ：指定要连接iperf服务端的IP地址。 -t 30 ：设置测试的持续时间为30秒。 上述命令执行后，iperf会报告出客户端与服务端之间的网络带宽，以及在测试期间的丢包情况。这些信息对于评估网络的性能至关重要。在故障排查时，若发现性能指标远低于预期，需要进一步分析原因，并采取相应的解决措施。
进入交换机的命令行界面（CLI）是进行配置和故障排查的第一步。不同品牌的交换机有不同的命令行接口，但基本原理相似。以锐捷交换机为例，通常可以通过串行控制台端口或通过网络中的远程终端会话（如SSH）登录到CLI。以下是连接和进入命令行模式的基本步骤：
enable 命令，将进入特权模式，此时提示符会变成 # ，表示可以执行更多命令。 示例代码块展示如何通过控制台连接到交换机：
# Terminal emulation settings:
# Baud Rate: 9600
# Data Bits: 8
# Stop Bits: 1
# Parity: None
# Flow Control: None
Username: admin
Password: [type password here]
switch> enable
Password: [type enable password here]
switch#
在交换机的命令行界面中，有一些基本命令是经常使用的，它们可以帮助我们检查设备状态、配置接口、查看日志信息等。以下是一些常用的命令行操作：
show version ：显示交换机的版本信息，包括软件版本、硬件版本、生产日期等。 show running-config ：查看当前运行配置。 show interfaces ：显示所有网络接口的状态和统计数据。 conf t ：进入全局配置模式。 interface [type] [number] ：进入特定接口的配置模式。 no shutdown ：激活（启用）接口。 exit ：退出当前模式返回到上一级。 write memory ：保存当前配置到非易失性存储器（NVRAM）。 在每一步命令执行后，CLI会根据命令的类型显示不同的输出信息。比如， show 命令系列主要用于查看设备信息和状态，而 conf t 用于进入配置模式。务必注意，对于一些命令，可能需要具备相应的权限才能执行。
示例代码块展示查看版本信息和当前运行配置：
switch> show version
switch> show running-config
交换机的配置文件通常存储在非易失性存储器（NVRAM）中。管理配置文件是确保网络稳定性和安全性的关键，包括保存当前配置、备份、恢复和更新配置。以下是配置文件管理的一些高级技巧：
write memory ：将当前运行配置保存到NVRAM。 write file ：将配置保存到TFTP服务器。 copy running-config startup-config ：确保交换机重启后能加载当前运行的配置。 erase startup-config ：清除NVRAM中的配置文件，交换机重启后将加载默认配置。 copy [source] [destination] ：复制文件到指定位置或从指定位置复制文件。 管理配置文件的技巧在于确保在进行更改之前有一个安全的备份，并且知道如何从备份中恢复配置。这样，如果出现配置错误或网络问题，可以快速恢复到稳定状态。
示例代码块展示如何将配置保存到TFTP服务器：
switch> copy running-config t***
远程管理是网络维护中一个非常重要的功能，它允许管理员从任何位置远程登录到交换机。使用SSH（Secure Shell）作为远程管理协议可以增强安全性，因为SSH使用加密通信，与Telnet等未加密协议相比更加安全。以下是配置SSH远程管理的基本步骤：
示例代码块展示如何配置SSH：
switch> enable
switch# config terminal
switch(config)# ip ssh version 2
switch(config)# exit
switch# write memory
故障诊断是网络维护工作中的关键任务。交换机通过日志记录各种事件和警告信息，分析这些日志可以帮助管理员快速定位问题。在CLI中，通常使用 show log 或 show logging 命令来查看日志信息。管理员可以根据日志信息中的错误代码、时间戳和事件描述来确定故障类型和可能的原因。
示例代码块展示如何查看日志信息：
switch> show log
在实际的网络环境当中，故障诊断通常需要结合实际场景进行。下面举一个实际案例来说明交换机故障诊断和解决策略：
假设交换机端口没有按预期工作，管理员首先需要确定是物理问题、配置问题还是权限问题。
show interfaces 命令查看端口状态，确认端口是否激活（enabled）且处于连接状态（up）。 no shutdown 命令来激活端口。 show log 的输出来寻找线索。 copy running-config startup-config 和 write memory 命令备份当前配置，并尝试从备份中恢复或者重建配置。 示例代码块展示如何激活一个down状态的端口：
switch> enable
switch# config terminal
switch(config)# interface gigabitethernet 0/1
switch(config-if)# no shutdown
switch(config-if)# end
switch# write memory
通过以上步骤，管理员可以逐步缩小故障范围，并找到问题的根源。每次操作后，都应该通过 show interfaces 命令检查端口状态，确保故障已解决。在复杂的网络环境中，保持对日志的持续分析，以及对交换机配置的精确控制，是进行高效故障诊断的关键。
双协议栈技术允许设备同时支持IPv4和IPv6两种协议，从而保证了在纯IPv4网络和IPv6网络之间，以及过渡期间的网络通信。这种技术通过在单个系统上运行两个协议栈，使得设备能够处理两种协议的数据包。它为网络设备提供了一个平滑的过渡方案，以逐步从IPv4迁移到IPv6，同时确保两种网络的互通性。
双协议栈的工作原理在于网络设备，如多层交换机，需要具备以下特性：
双协议栈技术主要应用于以下场景：
双协议栈的优势包括：
双协议栈多层交换机在硬件架构上具有以下特点：
在双协议栈多层交换机中，硬件与软件的协同工作原理是关键：
在部署双协议栈多层交换机之前，需要做好以下准备工作：
部署流程和关键步骤包括：
部署完成后，性能调优步骤可能包括：
通过以上步骤，网络管理员可以确保双协议栈多层交换机的顺利部署，并实现平滑过渡至IPv6网络。
无线网络控制器（WLC）是管理企业级无线局域网（WLAN）的核心组件，它不仅负责无线接入点（AP）的集中控制和管理，还提供无线网络策略、安全控制和性能优化等功能。本章节将详细介绍无线网络控制器的部署流程、管理策略和优化技巧，以帮助IT专业人员高效、稳定地搭建和维护无线网络环境。
部署无线网络控制器前，了解WLC的硬件和软件需求是基础。硬件需求包括处理器、内存、存储空间等，而软件需求则涉及到支持的无线协议、管理功能和兼容性问题。本节将对这些需求进行深入分析，并提供参考标准，以确保部署的无线网络控制器可以满足当前及未来的网络需求。
在选择WLC硬件时，以下关键参数需重点考虑： - 处理器性能 ：处理器是WLC的运算核心，直接关联到网络处理能力及并发用户数的上限。选择具有高主频和多核心的处理器，可以确保网络控制器能高效处理大量无线连接请求和数据转发。 - 内存容量 ：内存用于临时存储大量网络数据包和系统运行时的程序代码，充足的内存是保证控制器运行稳定和响应速度的前提。 - 存储空间 ：存储空间用于安装控制器软件、配置文件、日志文件等数据的存储。企业级WLC通常需要较大容量的硬盘以支持长期稳定运行和数据的长期保存。 - 扩展接口 ：WLC的扩展接口包括以太网接口、USB接口等，用于连接网络设备、外置存储设备或管理终端等。
在选择控制器时，应考虑与现有网络架构的兼容性及未来升级的可能性，以确保投资的长期有效性。
软件方面，主要考虑以下几个方面： - 支持的无线协议 ：控制器应支持最新的无线协议标准，如802.11ac、802.11ax等，确保无线网络的高速率和高密度接入能力。 - 系统功能特性 ：WLC的系统功能包括但不限于无线信道管理、QoS策略部署、安全策略、故障诊断和自动修复等。这些功能需符合企业级无线网络的管理需求。 - 软件版本的兼容性 ：控制器软件版本的兼容性问题不可忽视。应确保软件版本与现有无线接入点兼容，以及支持最新版的网络管理软件或系统。
一般来说，选择具有清晰更新策略和良好售后支持的WLC厂商，可降低后续维护成本和风险。
表格 1：WLC硬件规格对比表
| 规格参数 | 参数说明 | 推荐值 |
|:---------|:---------|:-------|
| 处理器 | 控制器的计算性能 | 至少四核，主频2GHz以上 |
| 内存 | 系统运行和数据缓存 | 8GB以上 |
| 存储空间 | 系统和日志文件存储 | 128GB以上，支持SSD |
| 扩展接口 | 外部设备连接 | 至少2个千兆以太网接口，支持USB等 |
本节将详细描述无线网络控制器的安装步骤，从物理安装到初始配置，确保WLC能够在企业网络环境中顺利运行。
物理安装包括WLC的硬件放置、连接电源和网络等步骤。以下是详细的物理安装流程：
完成物理安装后，接下来进行WLC的初始配置。以下是初始配置的步骤：
软件安装涉及下载最新控制器软件并进行安装与更新，保证控制器的功能正常运行和安全稳定。详细步骤包括：
mermaid
流程图：WLC软件更新过程
st=>start: 开始更新
e=>end: 更新结束
op1=>operation: 下载最新控制器软件
op2=>operation: 上传软件包到WLC
op3=>operation: 在Web界面安装软件包
op4=>operation: 重启WLC使更新生效
cond=>condition: 是否成功更新?
st->op1->op2->op3->op4->cond
cond(yes)->e
cond(no)->op1
一旦WLC安装并配置完成，企业需要制定相应的管理与维护策略以确保无线网络的稳定运行。这些策略包括网络监控、性能优化、故障恢复等。
网络监控是维护无线网络稳定的重要环节。WLC通常提供多种监控工具和报表，可以帮助管理员实时了解无线网络状态，快速定位问题。以下是网络监控与报表的常规操作：
无线网络性能的优化是长期且持续的过程。根据监控结果，可能需要对WLC进行配置调整以优化网络性能：
故障排查与恢复是无线网络管理中不可忽视的一环。WLC应提供故障诊断工具，帮助管理员快速定位问题并实施恢复措施：
代码块：WLC故障恢复命令
# 重启WLC控制器
重启命令：wlc_reboot
# 恢复出厂设置
恢复命令：wlc_factory_reset
# 更新WLC软件包
更新命令：wlc_software_update <path_to_software_package>
在故障排查时，管理员应详细记录故障情况、处理过程和结果，以备后续分析和改进。
无线网络安全是企业网络管理员重点关注的方面。本节将介绍WLC的安全策略实施，以确保无线网络的安全可靠。
安全配置是无线网络安全的第一道防线。以下是一些基本的安全配置步骤：
在基本安全配置之上，还可以实施更高级的安全策略来提升网络安全性：
为了应对新出现的安全威胁，无线网络管理员应制定并更新安全应对策略：
WLC除了基础功能外，还具备一些高级功能，如无线定位服务、访客网络管理等。这些高级功能可以帮助企业实现更加精细和个性化的无线网络管理。
无线定位服务可以利用无线信号的强度、到达时间等参数来确定客户端设备的大致位置。企业可利用此功能进行资产跟踪、访客引导等服务：
访客网络管理功能允许企业为访客提供安全的无线网络接入，同时隔离访客网络和内部网络，降低安全风险：
随着网络规模的扩大，手动管理变得越来越困难。网络策略自动化可以减轻网络管理员的负担，提高网络管理效率：
本章节详细介绍了无线网络控制器（WLC）的部署与管理策略，包括硬件和软件需求分析、安装配置、管理维护、安全加固以及高级功能部署等多个方面。通过对WLC的深入理解和运用，企业能够实现高效、安全的无线网络环境，满足现代企业网络的不断变化需求。
企业网络的性能直接影响到业务的高效运作。MPLS（多协议标签交换）是一种在开放系统互连（OSI）模型中第三层实现网络数据传输的协议，它提供了一种方式来减少复杂性并提高网络性能。本章节将深入探讨MPLS技术，并介绍如何使用该技术来优化企业网络性能。
MPLS的工作原理是通过在网络的入口节点（边缘路由器）为数据包打上一个标签，然后根据这个标签在核心节点（中间路由器）进行转发。这种方式有效地简化了路由决策过程，提高了数据转发效率。
MPLS标签是由32位组成，其中包含了下列字段： - 标签值（Label）：20位，用于标识标签交换路径（LSP）。 - 服务类别（EXP）：3位，用于QoS控制。 - 栈（S）：1位，表示是否是栈的顶层标签。 - TTL（Time-to-Live）：8位，与IP包的TTL字段功能相同。
MPLS支持多种工作模式，主要包括： - 直通模式（Pipe Mode）：核心节点不读取IP包头。 - 有序模式（Uniform Mode）：核心节点读取IP包头，以便在遇到异常时采取行动。 - 短管模式（Short Pipe Mode）：结合了直通模式和有序模式的特点。
部署MPLS网络涉及一系列复杂的步骤。在实施之前，网络架构师需要进行周密的规划，以确保网络的稳定性和高性能。
在部署MPLS之前，需要考虑以下因素： - 确定哪些业务流需要通过MPLS网络传输。 - 规划LSP，确保传输路径符合业务需求。 - 设计合理的QoS策略，以保证关键业务的优先传输。
MPLS网络的核心是标签交换路由器（LSR），其配置包括： - 为边缘路由器和核心路由器启用MPLS功能。 - 使用MPLS标签分配协议（LDP）或者RSVP-TE等协议建立LSP。
配置完成后，需要通过一系列测试来验证MPLS网络的正确性和性能： - 使用ping或traceroute命令测试LSP的连通性。 - 使用MPLS相关的show命令来检查标签分配状态和LSP信息。
MPLS技术为网络提供了灵活的流量管理能力，通过实施优化策略，可以进一步提升网络性能。
实现QoS可以通过以下方式： - 为不同类型的流量分配不同的优先级。 - 通过限速、整形、标记和过滤等手段来管理网络拥塞。
合理的路由策略可以提高网络的可扩展性和可靠性： - 利用MPLS TE（流量工程）来动态分配网络流量。 - 通过引入BGP协议与IGP协议结合的方式，优化路由选择。
网络监控和故障恢复机制是保障网络稳定运行的关键： - 部署SNMP和Syslog服务来收集日志和告警信息。 - 利用MPLS的FRR（快速重路由）功能来提供毫秒级的故障恢复能力。
通过一个企业网络升级案例，我们可以看到MPLS技术如何优化网络性能。
案例背景： 一个中型企业由于业务扩展需要对其网络进行优化，以提高数据传输的可靠性和效率。
解决方案： - 在整个企业网络中部署MPLS，创建专用的LSP来传输关键业务流。 - 对高优先级业务流量设置QoS策略，确保传输质量。 - 引入流量工程来优化网络负载分布。
实施结果： - 网络延时显著下降，业务响应时间得到改善。 - 关键业务流稳定性提高，业务中断情况大幅减少。 - 网络故障恢复时间缩短，系统整体可靠性增强。
通过本章节内容的学习，我们可以了解到MPLS技术在优化企业网络性能中的重要作用。下一章节将介绍如何通过网络监控和维护来进一步保障网络的稳定运行。
