Console连接交换机线序

---

Console交换机

• 采购的Console交换机型号为移星的NS332-HV-HV，以下是厂家提供的线序


各厂商交换机Console线序

• 根据华为华三思科各厂商的Console线序，重新制作连接交换机侧的Console线序
  • 在Console交换机侧使用正常的568B线序，交换机侧只需要接三根线，对应颜色接入3、5、6号即可
  • TX：发送数据
  • RX：接受数据
  • GND：地线


• 只需要接三根线即可

中兴交换机

• 由于中兴交换机没有RJ45的Console口，只有Mini USB接口，需要将自带的Mini USB-DB9的DB9接口一端剪掉做成RJ45接口，连接Console交换机

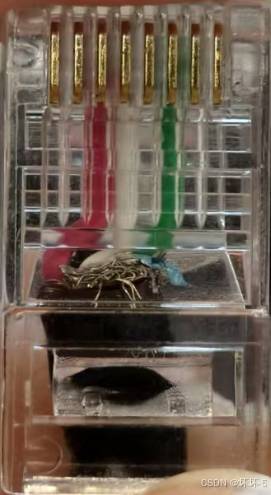

  • 测试中兴交换机Mini USB的四根线，接2、3、4或者2、3、5都可以使用

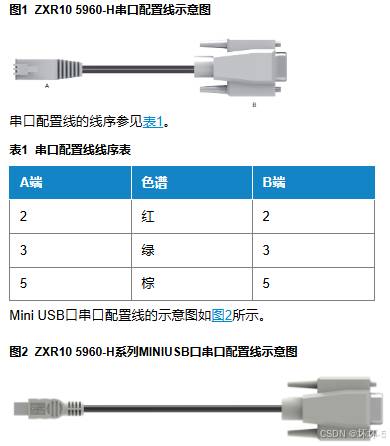

• 以下为中兴官方提供线序，同样只需要使用3根线即可，但是连接线只有四种颜色：红、黑、绿、白，官方提供的棕为实际的红

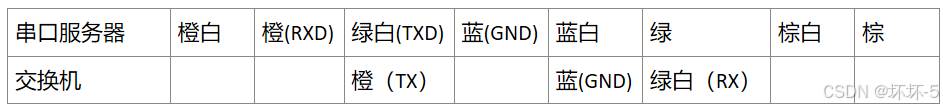

Console交换机（568B）	橙白	橙(TX)	绿白(RX)	蓝(GND)	蓝白	绿(RX)	棕白	棕
中兴交换机（Mini USB）		红(RX)	绿(TX)	白(GND)

• 左234、右235

Mini USB转 RJ45 Console线

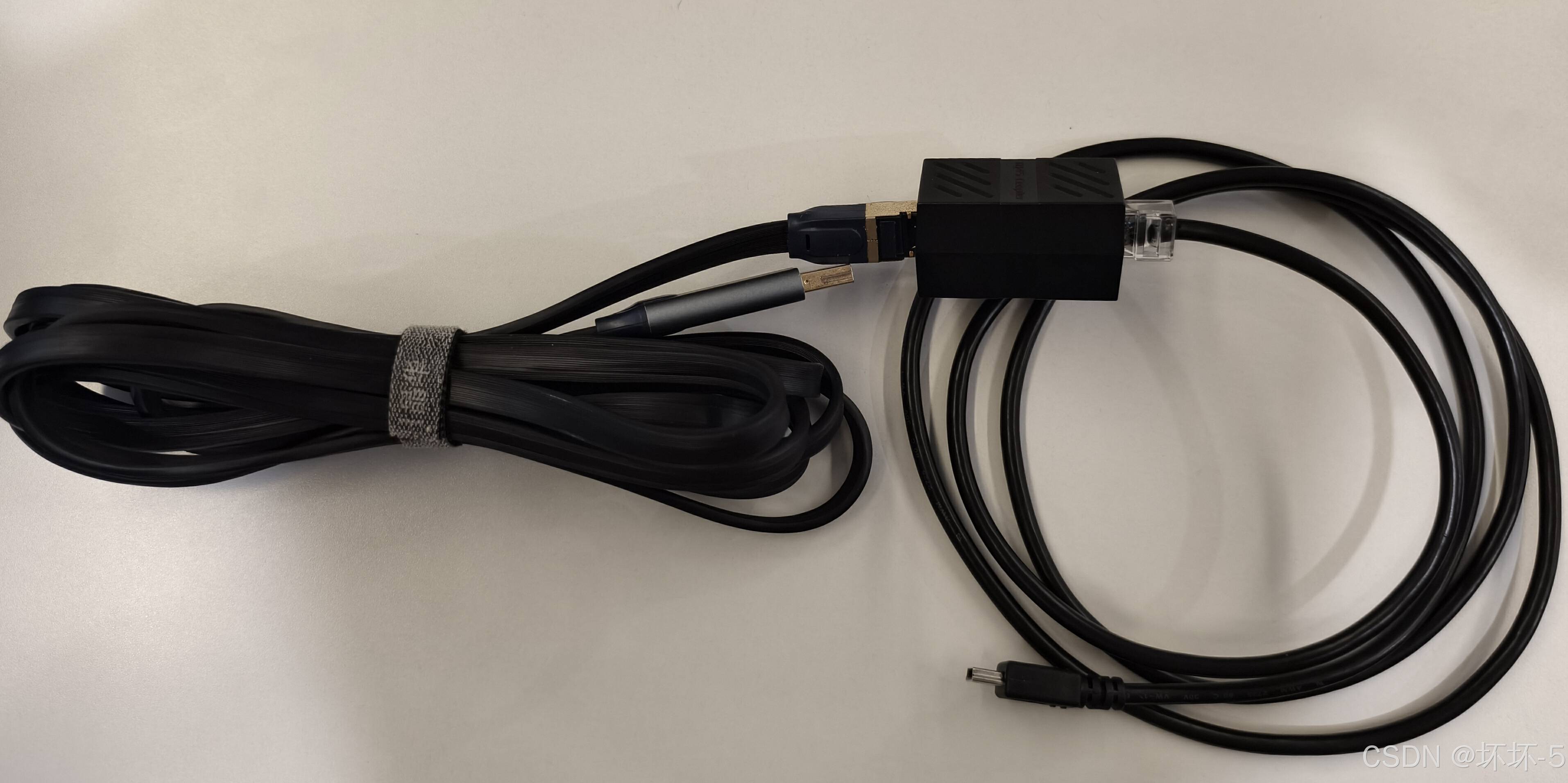

• 由于日常使用的Console线是USB转RJ45接口的，所以在Console登录交换机时，必须得换USB转DB9接口的，在用DB9接口的连接中兴自带的DB9转Mini USB的线，所以考虑通过网线对接头，将Mini USB也可以使用平时使用的Console线

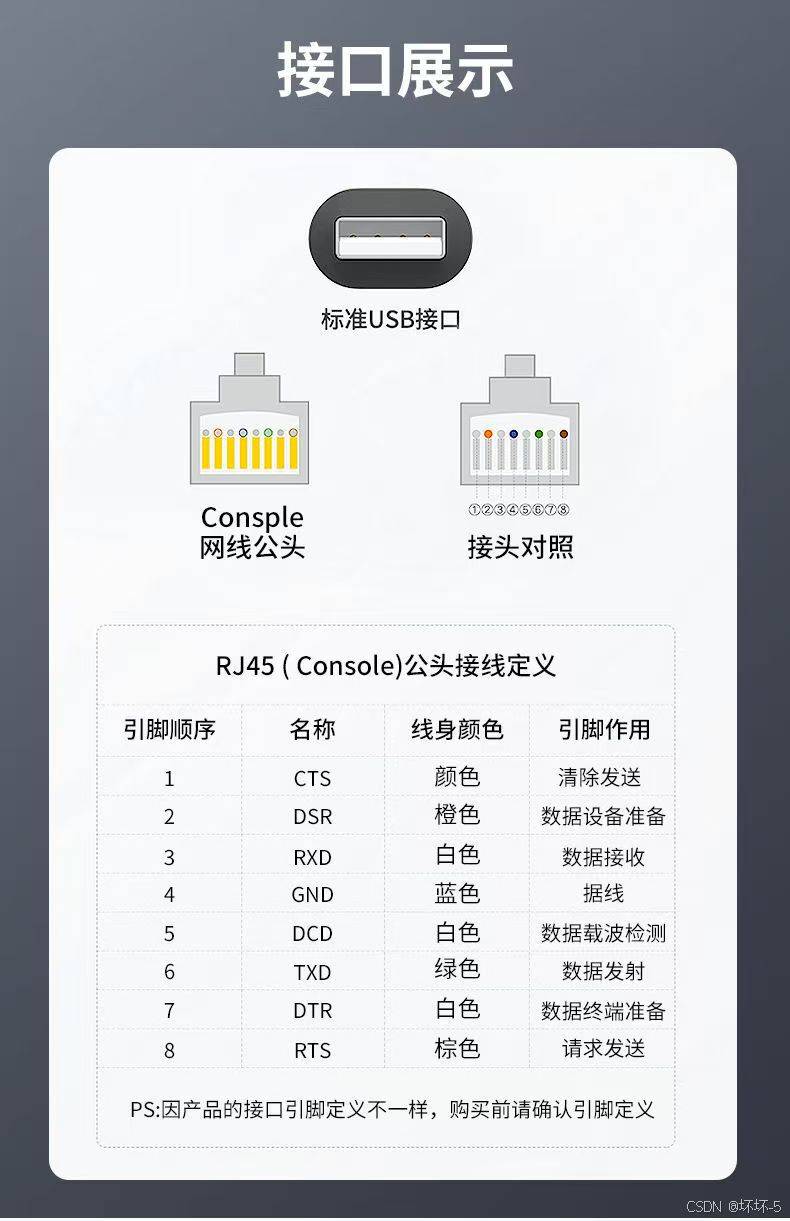

• 查找购买的Console线的线序

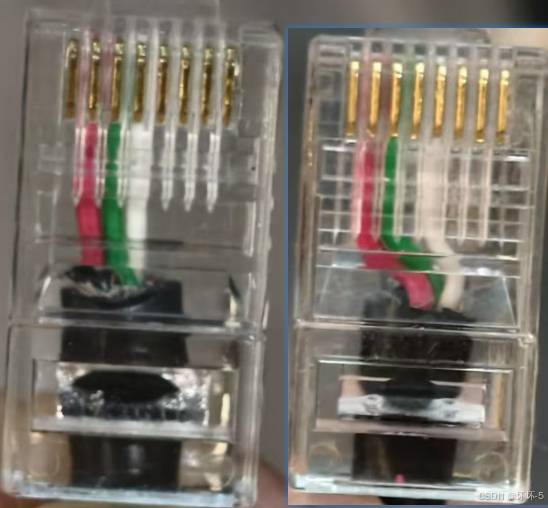

• 按以下顺序，连接3、4、6即可


• 测试，通过网线对接头，直接连接使用，即可正常使用

正常情况下，在厂家的产品手册里，都会有Console的线序，只需要清楚RX、TX、GND，然后连接上对应的线，即可

---
