该项目是立创训练营项目，这些是我个人学习的记录，记得比较潦草
1.硬件-电路原理电赛-TI-基于MSPM0的简易PID项目_哔哩哔哩_bilibili

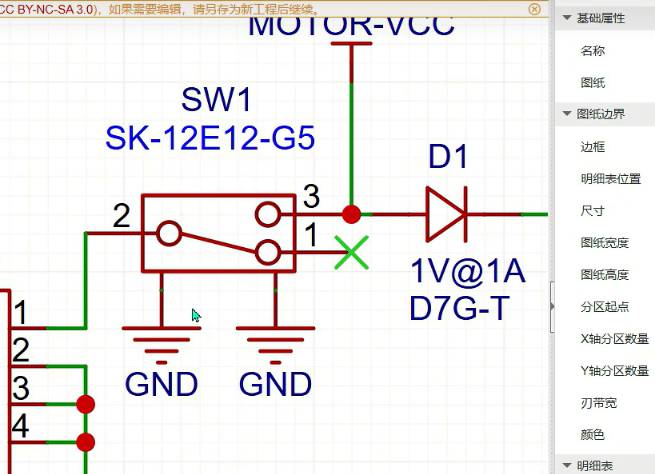

这个地方接地是静电的考量

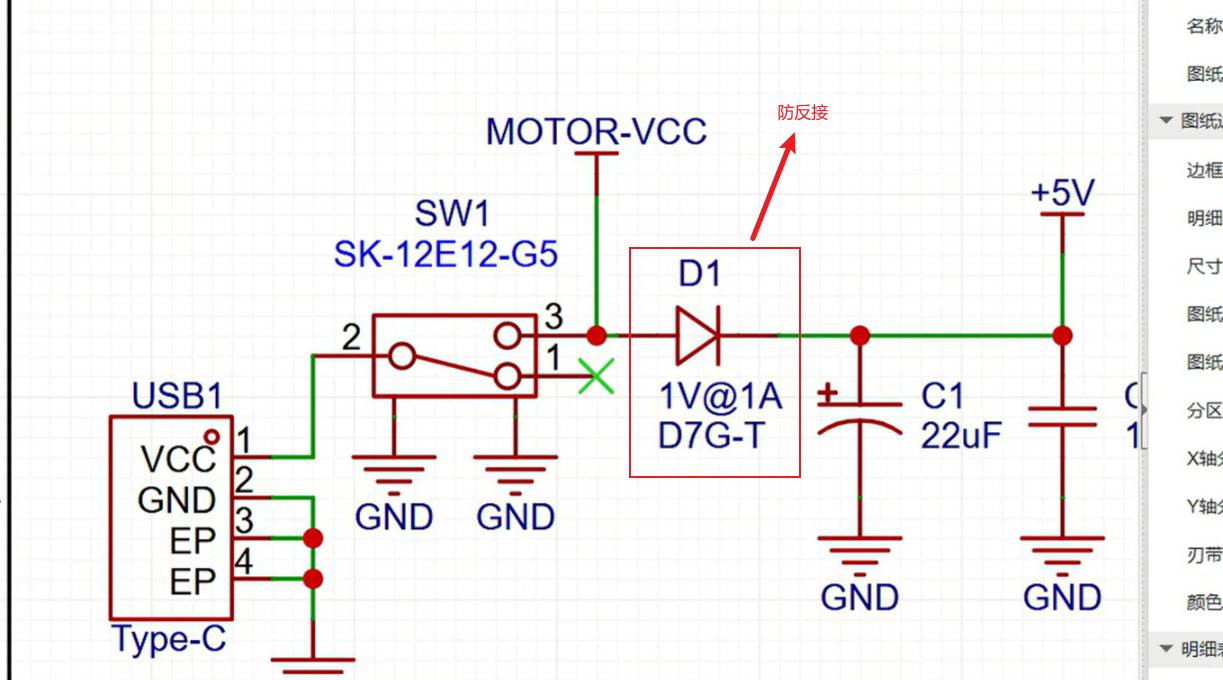

这个保护二极管是为了在电源接反的时候保护电脑等设备

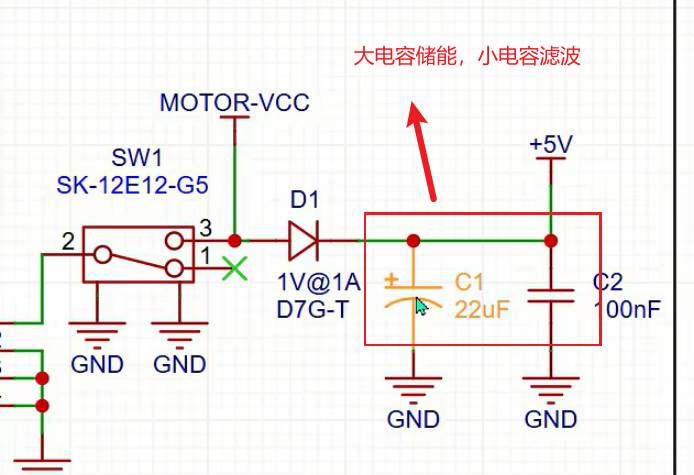

大电容的作用：当电机工作抢电（5V可能下降到4V）的时候，储能的电容放电，来维持电压的稳定
小电容滤除高频率，大电容滤除低频信号。

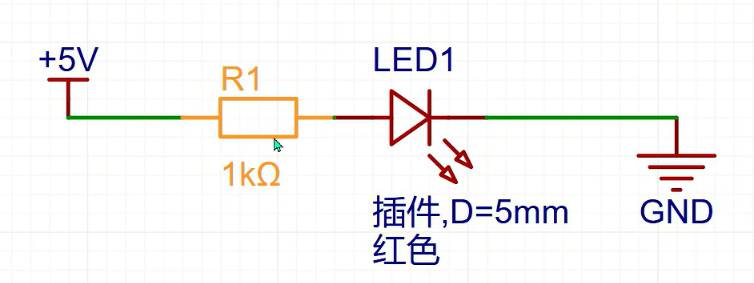

电源指示灯

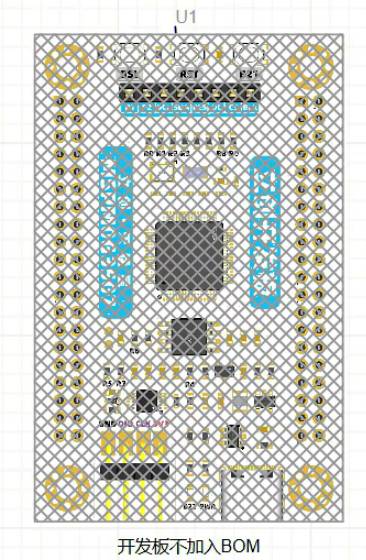

斜杠的含义是不加入BOM表

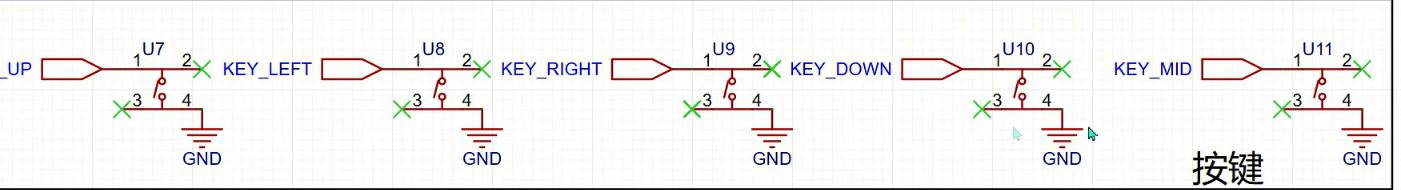

按键电路

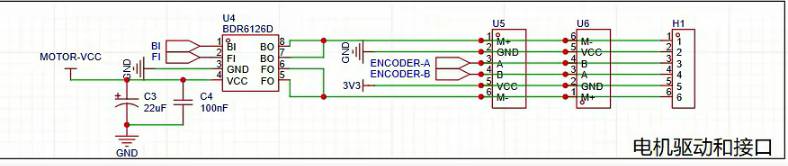

电机驱动芯片
这里的3V3是由开发板直接提供（开发板内包含了降压电路）
A,B是用来测速的，接到开发板的GPIO引脚上就好了

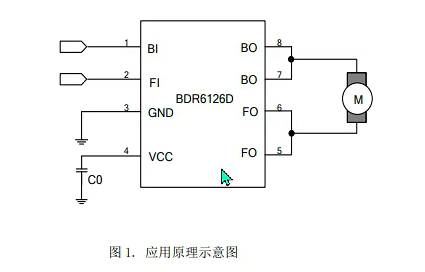

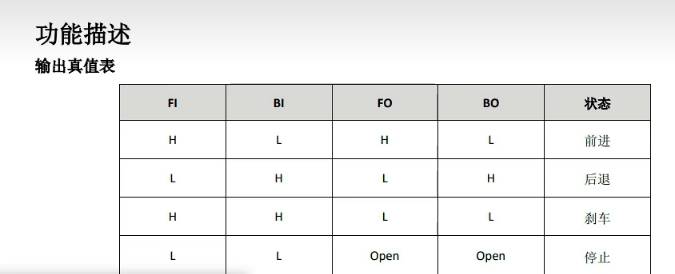

BI和FI需要开发板的PWM引脚
