最近这几天公司机房的北电交换机出现了故障，公司专门邀请了北电的工程师进行现场调试，我也偷偷的学了点北电交换机的调试技术。
我们公司的北电交换机主要用到了2个技术，一个是交换机堆叠，另外就是端口的聚合。我们用的北电交换机型号为baystack 450-24t,如下图所示：

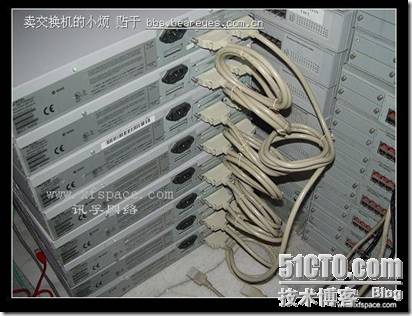

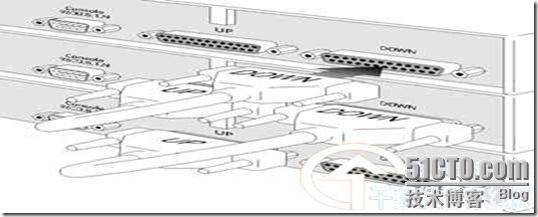

先来看以下北电交换机是怎么堆叠的，450-24T北电交换机背面都有一个堆叠的模块，白色的线为堆叠线
堆叠模块都有2个接口,一个是UP,一个是down,用第一个交换机的down连接第二个交换机的UP,第二个交换机的down连接第三个交换机的up,第三个交换机的down连接第四个交换机的up口，等等，最后一个交换机的down口再连接到第一个交换机的up口．（北电交换机一般最多可以堆叠８个同型号的交换机啊）
在堆叠的交换机中分主要的（primary）和备份冗余的，一般第一个连接的交换机就是主要的，不过可以通过配置改变的．北电交换机的配置可以通过很多种方法来实现，最常用的就是通过console控制台，telnet，device managment简称DM这个网管软件来设置．先看以下怎么通过dm这个软件来看堆叠，先安装ＤＭ软件，一般在买交换机的时候会赠送一个光盘，里面就有ＤＭ软件，安装，打开如下图：
device下面的open
输入交换机的管理ip,可以telnet也可以直接用ＤＭ软件打开．堆叠的交换机整个只有一个ＩＰ喔．

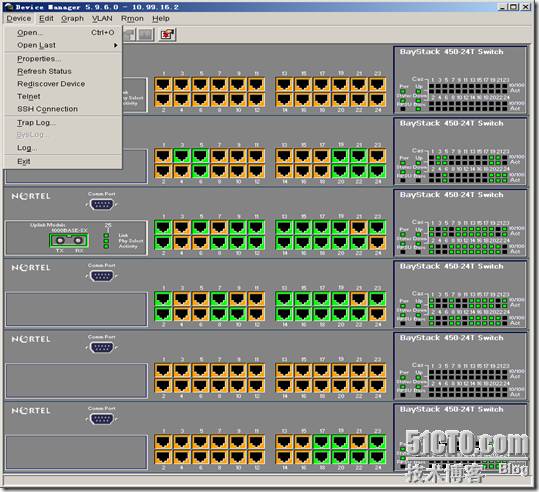

从ＤＭ软件可以看出总共有几个交换机堆叠在一起，每个交换机上面有多少个端口，那些交换机端口正在连接，那些是没有使用的端口，并且可以看出哪个是主堆叠交换机，第一个是堆叠主交换机，因为BASE灯是亮的，其他的base灯都没有亮．而且还可以看出哪个交换机上面有级联的光钎模块，一般用来连接中心交换机或服务器．
再来看以下怎么用ＤＭ软件进行端口聚合绑定，一般都是在全千兆中心交换机上做端口绑定，然后堆叠的交换机分别用几组光钎连接到中心交换机绑定的端口上，因为堆叠以后这几个交换机就相当于一个交换机呢，而绑定的几个端口也就相当与一个端口，几组光钎就绑定成一组带宽很大的光钎．

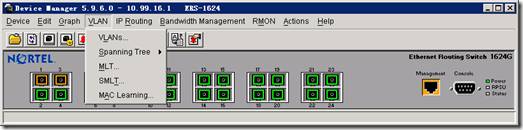

上图的交换机是我们公司机房中心交换机，全部都是千兆口，用的全部是光钎模块，可以插光钎和千兆网线，设置绑定是选择vlan-mlt

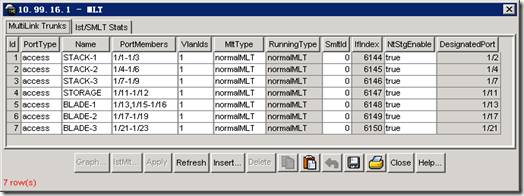

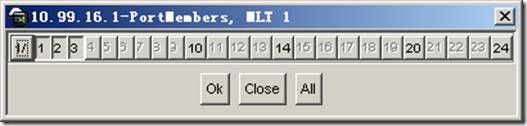

可以看出总共有７组端口绑定，１－３是一组，４－６是一组，７－９是一组等．要改变绑定的端口双击１/1-1/3
再点击１就取消绑定了，再点击10又加入绑定了，绑定的端口可以不连续．很简单啊．
如果还想在做一组绑定，点insert就可以呢．
最后来看一下用telnet配置，telnet 交换机管理ip,北电默认的用户名和密码都是rwa

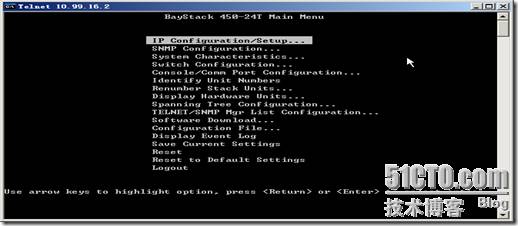

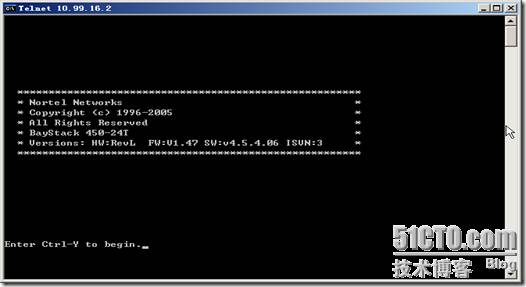

ctrl+y键进入

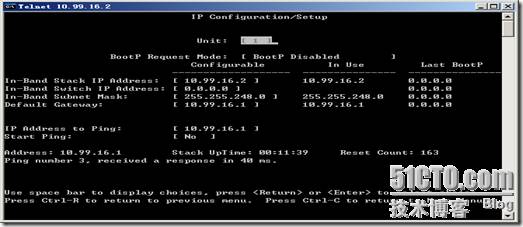

第一个是堆叠ＩＰ的设置
交换机ＩＰ一般不用设置，因为堆叠以后就相当与一个交换机呢只要设置一个堆叠ＩＰ就可以对堆叠中的所有交换机进行管理呢，网关，需要ping的其它设备的地址
ctrl+R返回到上一个界面

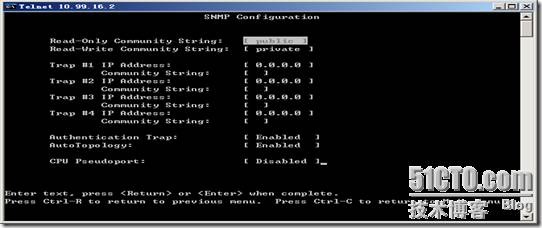

第二个就是ＳＮＭＰ的设置
有只读和写入的公共字符串，还有可以网管的ＩＰ，这里默认是所有0.0.0.0

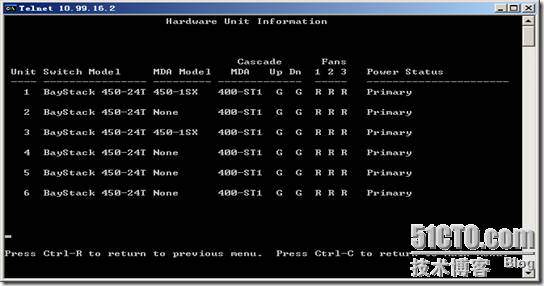

display hardware units显示堆叠
从中也可以看出那些是连接光钎的

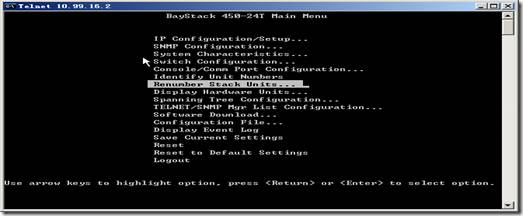

选择switch configuration交换机配置回车

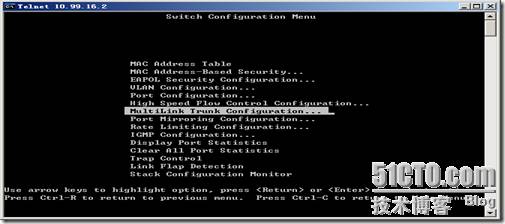

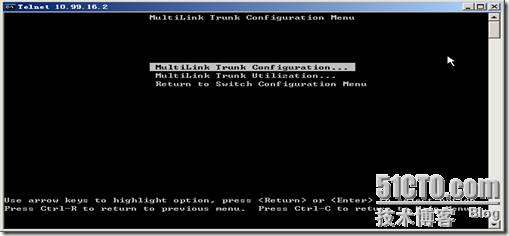

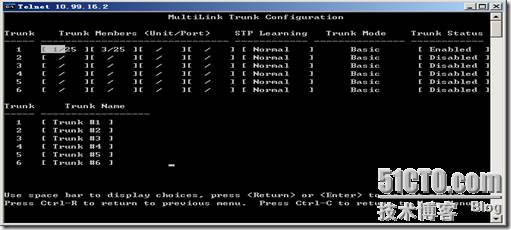

多链路trunk配置
可以更改光钎的位置，如果是第二个交换机有光钎模块，就改为２／２５
如果要更改堆叠的顺序要选择

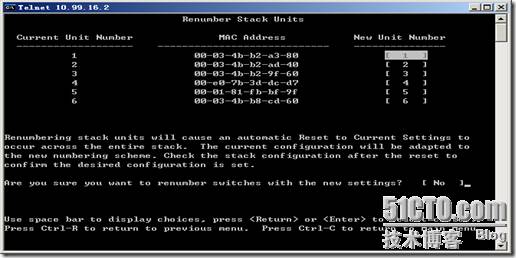

更改１－６的顺序就可以呢，而且通过交换机的ＭＡＣ地址也可以知道对应的哪个交换机，ＭＡＣ地址在交换机背面可以看的到．
好了，还有很多我也在摸索，其实我以前也没有接触过北电的交换机，只是公司机房用的是北电交换机才学的这些东东．
