OSPF | 3 张表 | 4 种网络 | 5 种报文 | 7 种状态 | 8 种条件

注：本文为 “OSPF | 表 | 网络类型 | 报文 | 状态 | 建立条件“ 相关文章合辑。

未整理去重。

---

【OSPF】OSPF 的 4 种网络类型

派大星的好朋友叮当猫已于 2022-02-17 12:33:24 修改

• OSPF 网络类型是一个非常重要的接口变量，这个变量将影响 OSPF 在接口上的操作，例如采用什么方式发送 OSPF 协议报文，以及是否需要选举 DR、BDR 等。

• OSPF 有 4 种网络类型，分别是 P2P、P2MP、BMA (Broadcast)、NBMA。

• OSPF 网络类型的影响：一般情况下，链路两端的 OSPF 接口网络类型必须一致，否则双方无法建立邻居关系。

P2P (Point-to-Point 点对点)

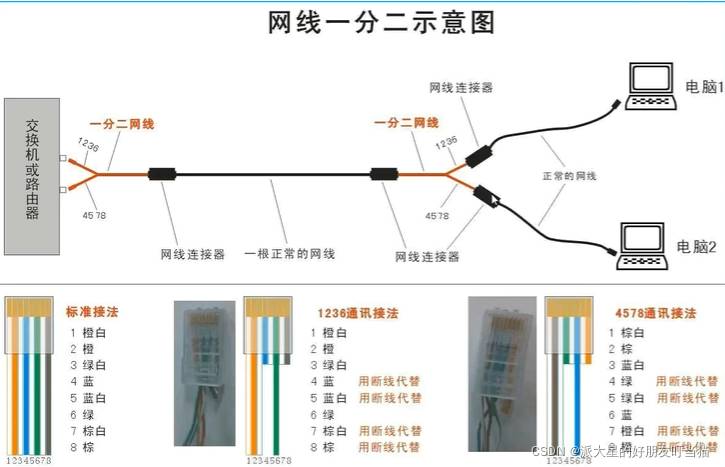

• P2P 指的是在一段链路上只能连接两台网络设备的环境，一根网线，一左一右。

• 该环境下只有 2 台设备，也只能是 2 台设备，链路中间不能加入其他设备。如，一条链路上不能加入交换机设备。

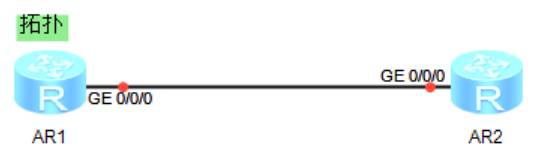

• 典型的例子是 PPP 链路。当接口采用 PPP 封装时，OSPF 在该接口上采用缺省网络类型是 P2P。

P2MP (Point ti Multi-Point 点到多点)

• P2MP 相当于将多条 P2P 链路的一段进行捆绑得到的网络。

• 没有一种链路层协议会被缺省的认为是 P2MP 网络类型。该类型必须由其他网络类型手动更改。

• 常用的做法是将非全连通的 NBMA 改为点到多点的网络。

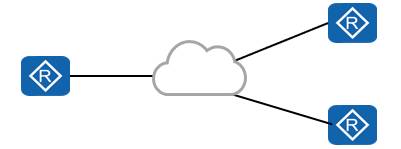

P2MP 示例图

MA,Multi-Access, 多路访问网络有 2 种类型：广播型多路访问网络（BMA）和非广播型多路访问（NBMA）

BMA (Broadcast Multiple Access 广播多路访问）

• BMA 也被称为 Broadcast，指的是一个允许多台设备接入的、支持广播的环境。

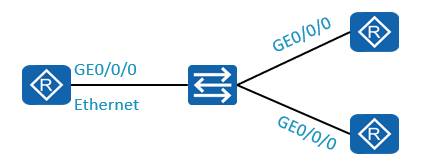

• 典型的例子是 Ethernet 以太网。当接口采用 Ethernet 封装时，OSPF 在该接口上采用的缺省网络类型为 BMA。

NBMA (Non-Broadcast Multiple Access 非广播多路访问)

• NBMA 指的是一个允许多台网络设备接入且不支持广播的环境。

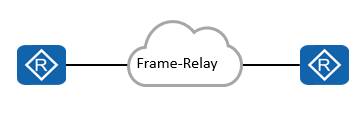

• 典型的例子是帧中继（Frame-Relay）网络。

OSPF 网络类型可以在接口下通过命令手动修改以适应不同网络场景，如可以将 BMA 网络类型修改为 P2P。

示例：

配置完接口，默认是 BMA

[AR1-GigabitEthernet0/0/0] dis this
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
return

查看可以修改的网络类型

[AR1-GigabitEthernet0/0/0] ospf network-type ?
  broadcast  Specify OSPF broadcast network
  nbma       Specify OSPF NBMA network
  p2mp       Specify OSPF point-to-multipoint network
  p2p        Specify OSPF point-to-point network

修改为 P2P，重新建立邻居关系

[AR1-GigabitEthernet0/0/0] ospf network-type p2p

Feb 16 2022 21:54:50-08:00 AR1 %%01OSPF/3/NBR_CHG_DOWN (l)[8]:Neighbor event:neighbor state changed to Down. (ProcessId=256, NeighborAddress=2.2.2.2, NeighborEvent=KillNbr, NeighborPreviousState=Full, NeighborCurrentState=Down)

[AR1-GigabitEthernet0/0/0]

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:50-08:00 AR1 %%01OSPF/3/NBR_DOWN_REASON (l)[9]:Neighbor state leaves full or changed to Down. (ProcessId=256, NeighborRouterId=2.2.2.2, NeighborAreaId=0, NeighborInterface=GigabitEthernet0/0/0,NeighborDownImmediate reason=Neighbor Down Due to Kill Neighbor, NeighborDownPrimeReason=Interface Parameter Mismatch, NeighborChangeTime=2022-02-16 21:54:50-08:00)

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:56-08:00 AR1 %%01OSPF/4/NBR_CHANGE_E (l)[10]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.12.1.10, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:56-08:00 AR1 %%01OSPF/4/NBR_CHANGE_E (l)[11]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.12.1.10, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=ExStart)

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:56-08:00 AR1 %%01OSPF/4/NBR_CHANGE_E (l)[12]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.12.1.10, Neighb

orEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:56-08:00 AR1 %%01OSPF/4/NBR_CHANGE_E (l)[13]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.12.1.10, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)

[AR1-GigabitEthernet0/0/0]

Feb 16 2022 21:54:56-08:00 AR1 %%01OSPF/4/NBR_CHANGE_E (l)[14]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.12.1.10, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)

---

OSPF 的五种报文、七种状态、七种 LSA 类型和三张表

乐悲蔚蓝湖已于 2025-02-24 11:17:32 修改

一、OSPF 的七种 LSA 类型

1. 路由器 LSA (Router LSA)
   • 产生者：区域内所有路由器。
   • 传播范围：仅在本区域内泛洪。
   • LS ID：始发该 LSA 的路由器 Router ID。
   • Adv Rtr：始发该 LSA 的路由器 Router ID。
   • 内容：
     • TransNet 型：Link ID 为该网段 DR 的 IP 地址，Data 为本路由器在该网段的 IP 地址。
     • StubNet 型：Link ID 为该网段的网络地址，Data 为该网段的子网掩码（32 位子网掩码表示环回接口，非 32 位表示 P2P 接口）。
2. 网络 LSA (Network LSA)
   • 产生者：区域内 DR 或 BDR 路由器。
   • 传播范围：仅在本区域内泛洪。
   • LS ID：该网段 DR 的 IP 地址。
   • Adv Rtr：始发该 LSA 的路由器（DR）的 Router ID。
   • 内容：Netmask 和 Attached Router（该网段的所有路由器的 Router-ID）。
3. 网络汇总 LSA (Network Summary LSA)
   • 产生者：ABR 路由器。
   • 传播范围：域间路由，可泛洪到整个 AS，但始发路由器除外。
   • LS ID：自治系统区域外的某个网段的网络地址。
   • Adv Rtr：始发该 LSA 的路由器的 Router ID。
   • 内容：通告本区域内的路由器通往区域外的路由信息。如果 ABR 收到多条网络汇总 LSA，则选择代价最低的 LSA 进行通告。
4. ASBR 汇总 LSA (ASBR Summary LSA)
   • 产生者：ABR 路由器。
   • 传播范围：泛洪到整个 AS。
   • LS ID：ASBR 的 Router ID。
   • Adv Rtr：始发该 LSA 的 ABR 的 Router ID。
   • 内容：无。用于将 ASBR 的 Router ID 传播到其他区域，告知其位置。
   • 注意：在 ASBR 直连的区域内，不会产生 4 类 LSA，因为 ASBR 会发出 1 类 LSA 指明自身为 ASBR。
5. 自治系统外部 LSA (Autonomous System External LSA)
   • 产生者：ASBR 路由器。
   • 传播范围：域外路由，不属于某个区域，一个 LSA 即一条路由信息。
   • LS ID：外部某个网段的网络地址。
   • Adv Rtr：引入该网段的 ASBR 的 Router ID。
   • 内容：外部路由的子网掩码。
   • 特点：唯一不与具体区域相关联的 LSA，将在整个自治系统中泛洪。
6. 组成员 LSA (Group Membership LSA)
   • 说明：目前不支持组播 OSPF (MOSPF 协议)。
7. NSSA 外部 LSA (NSSA External LSA)
   • 产生者：ASBR 路由器。
   • 传播范围：仅在始发该 NSSA 外部 LSA 的非纯末梢区域内部泛洪。
   • 内容：与 LSA 5 类似，但在 NSSA 区域中不能有 LSA 5 报文，因此 ASBR 产生 LSA 7 报文发给本区域路由器。

二、OSPF 的七种状态

1. Down：刚开机时，随即发送第一个 Hello 报文的状态。
2. Init：发送第一个 Hello 报文后，等待收到对方发来的 Hello 报文的状态。
   Attempt：与 Init 状态类似，但仅用于 NBMA 接口网络类型。
3. 2-Way：双向连接，收到邻居发来的 Hello 报文，完成 DR 和 BDR 的选举。
4. ExStart：双方开始交换“空”的 DD 报文，通过 DD 报文中序号等摘要信息协商并选举出主从设备。
   • 目的：选举主从设备用于确定由哪台路由器开始发送 DBD 包，保证 DBD 数据库描述信息可靠交互。
   • 选举依据：与 Router-ID 有关，Router ID 较大的设备为主设备。
5. Exchange：双方交换携带 LSA 摘要的 DD 报文，用于同步 LSDB。
6. Loading：加载 Exchange 交换之后各自缺少的 LSA 报文（此过程会发送 LSR、LSU、LSAck 报文）。
7. Full：同步 LSDB 完成。拓扑链路发生变化时，会发送 Hello、DD、LSR、LSU、LSAck 报文以动态刷新 LSDB。

注意事项

1. 邻居关系与邻接关系
   • 邻居关系：仅能发送 Hello 报文
   • 邻接关系：可以发送 OSPF 的五种报文
2. DR、BDR 和 DR Other
   • DR：指定路由器
   • BDR：备份指定路由器
   • DR Other：除 DR 和 BDR 之外的其他路由器。
3. 关系区别
   • DR/BDR 与 DR Other 之间是邻接关系
   • BDR 与 DR 之间是邻接关系
   • DR Other 与 DR Other 之间是邻居关系

三、OSPF 的五种报文

1. Hello 报文
   • 功能：发现、协商、维护 OSPF 邻居（周期性发送）。
   • 发现方式：
     • 自动发现：发送目的 IP 地址为 224.0.0.5。
     • 手工指定（NBMA）。
   • 邻居建立条件：
     • ① version 版本一致
     • ② Router ID 不一致
     • ③ Area ID 一致。
     • ④ authentication-mode 认证方式和 password 密码一致
     • ⑤ 子网掩码一致（广播、NBMA 网络要求）
     • ⑥ Hello/Dead 时间一致
     • ⑦ Option 字段的 N 位和 E 位一致
   • N 位/E 位功能：
     • N=0，E=0：Stub 区域（末节区域）
     • N=0，E=1：普通区域
     • N=1，E=0：NSSA 区域（Not so 末节区域）
     • N=1：支持 7 类 LSA
     • E=1：支持 5 类 LSA
2. DD（Database Description）报文
   • 功能：携带 LSA 的摘要信息。
   • 摘要字段：Link State Type、Link State ID、Advertiser (ADV)。
3. LSR（Link State Request）报文
   • 功能：请求本设备缺少的 LSA 信息，通过携带 LSA 的摘要信息实现请求。
4. LSU（Link State Update）报文
   • 功能：携带 LSA 信息的报文。
   • 特点：
     • ① 收到 LSR 请求后回复。
     • ② 默认周期为 1800 秒，Dead Time 为 3600 秒。
     • ③ 网络变化时会触发更新。
5. LSAck（Link State Acknowledgment）报文
   • 功能：确认收到 LSU 报文，携带 LSA 的摘要信息。
   • 特点：类似于快递员验收确认，仅携带 LSA 摘要，不携带完整 LSA。

四、OSPF 的三张表

1. 邻居表
   • 命令：display ospf peer
   • 功能：显示 OSPF 邻居信息。
2. LSDB 表
   • 命令：display ospf lsdb
   • 功能：存放 LSA 的数据库，用于存储链路状态信息。
3. 路由表
   • 命令：display ip routing-table
   • 功能：显示 OSPF 计算后的路由信息。

---

OSPF 的三张表（邻居表、LSDB 表、路由表）、LSA、LSDB、SPF 与路由表之间的关联、OSPF 建立的 8 种必要条件

Hades_Ling 于 2023-01-03 15:21:34 发布

OSPF 的三张表（邻居表、链路状态数据库表、路由表）

邻居表

记录 ospf 路由器之间的邻居状态。

<AR4>display ospf peer brief
	 OSPF Process 1 with Router ID 4.4.4.4
		  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             5.5.5.5          Full
 ----------------------------------------------------------------------------

LSDB 表

存在着 OSPF 的 LSA 详细信息，通过命令 display ospf lsdb 查看时为首要信息，需要查看详细的 LSA 信息需要通过 display ospf lsdb router 或 network… 等进行查看。
同一个 OSPF 网络维护着一张 LSDB 表，所有同一网络的 OSPF 路由器，其 LSDB 表都是相同的。

<AR4>display ospf lsdb
	 OSPF Process 1 with Router ID 4.4.4.4
		 Link State Database
		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    4.4.4.4         4.4.4.4            660  48    8000000C       1
 Router    5.5.5.5         5.5.5.5            660  48    8000000C       1
 Network   10.1.45.5       5.5.5.5            660  32    80000009       0

路由表

对于 OSPF 来说，存在于路由表中的 OSPF 路由，都是通过 SPF 算法计算出来的最优路由。

<AR4>display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 9        Routes : 9
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
        4.4.4.4/32  Direct  0    0           D   127.0.0.1       LoopBack0
        5.5.5.5/32  OSPF    10   1           D   10.1.45.5       GigabitEthernet0/0/0
      10.1.45.0/24  Direct  0    0           D   10.1.45.4       GigabitEthernet0/0/0
      10.1.45.4/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
    10.1.45.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

LSA、LSDB、SPF 与路由表的关联

相互交换自己的 LSA 从而组成 LSDB。【LSDB 的形成】

通过 SPF 算法对 LSDB 中的路径信息进行一个计算，得出最优的 OSPF 路由。【路由的产生】

最优的 OSPF 路由放置在路由表中。如果存在其它路由协议的最优路由与 OSPF 的最优路由相同，将进行比较路由优先级，优先级小的信任度更高，将成为最优路由放置在路由表中。

OSPF 邻居与邻接关系建立的 8 种必要条件

先从外部出发（协议上）

1. Version 版本（OSPFv2、OSPFv3）

2. 区域要一致（两端链路配置的区域不一致将无法建立邻居）

3. Router-id 不能冲突

再到内部（链路上）

1. 认证类型 auth type/Data 要相同

2. Netmask 掩码要求一致（两端配置的接口地址掩码要一致）

3. Hello 时间要一致

4. Dead 时间要一致

5. option 中（E、N）区域类型要一致（OSPF 的是否为特殊区域）

6. 【非必要】对于华为设备来说，并不会在意链路的 MTU 值是否一致。

在 OSPF 邻居与邻接关系建立的过程中，通常有以下必要条件：

外部：协议层面

1. 版本一致：OSPFv2 和 OSPFv3 不能直接兼容，因此版本必须一致。
2. 区域一致：两端设备必须配置在同一个 OSPF 区域（Area ID）中。
3. Router-ID 唯一：Router-ID 必须在 OSPF 网络中唯一，不能冲突。

内部：链路层面

1. 认证类型一致：认证方法（如 MD5 或明文）和认证数据必须匹配。

2. Hello 和 Dead 时间间隔一致：Hello 时间间隔和 Dead 时间间隔必须相同。

3. 网络掩码一致：在广播型网络（Broadcast）中，接口的网络掩码必须一致。

4. Options 字段一致：Options 字段中的 E-bit 和 N-bit 必须一致，这决定了区域的类型（如是否为末梢区域）。

5. 网络类型一致：链路的 OSPF 网络类型（如广播型、点到点等）必须匹配。

6. 【非必要】对于华为设备来说，并不会在意链路的 MTU 值是否一致。

   对于华为设备，默认情况下，DD 报文携带的 IP MTU 值为 0，且不对 MTU 值进行一致性检测。只有在启用 ospf mtu-enable 命令后，才会检查 MTU 值是否一致。因此，MTU 值在默认情况下不是必要条件，但在某些配置下可能需要一致。在上述条件中，前 8 条是 OSPF 邻居关系建立的通用必要条件，而 MTU 值的检查则取决于设备的具体配置。

---
