ArcMap 多 MXD 文件图层结构自动合并 —— 工具篇（附完整脚本）

在日常 GIS 工作中，我们经常会遇到这样的场景：

• 不同部门/同事给你发送了多个 MXD 工程文件；

• 每个 MXD 中都保存了一些图层，但图层排列、分组、符号化不完全一致；

• 你需要把多个 MXD 的图层 整理到一个工程里统一管理；

• 手工拖图层太累，而且图层一多也容易出错。

于是，一个“自动合并多个 MXD 的工具”就非常必要了。

本文将带你了解：

• 🔍 为什么 MXD 合并很麻烦

• 🖼️ 场景示例（含对比图）

• 🧠 脚本逻辑讲解

• 🛠️ 完整可运行工具代码（含 arcpy）

• ✔️ ArcGIS 工具箱封装方法

• 🎯 使用效果展示

1. 为什么 MXD 合并会这么麻烦？

ArcMap 中 MXD 的图层结构通常是这样的：

组图层 A
   ├─ 图层 1
   ├─ 图层 2
   └─ 图层 3
图层 4
组图层 B
   ├─ 图层 5
   └─ 图层 6

如果直接遍历所有图层，会出现：

• 同一 MXD 的子图层被重复复制

• 组图层结构乱掉

• 图层顺序混乱

• 项目巨大 ACAD 内容无法拷贝

因此在合并时必须要做过滤，只导入“顶层图层”。

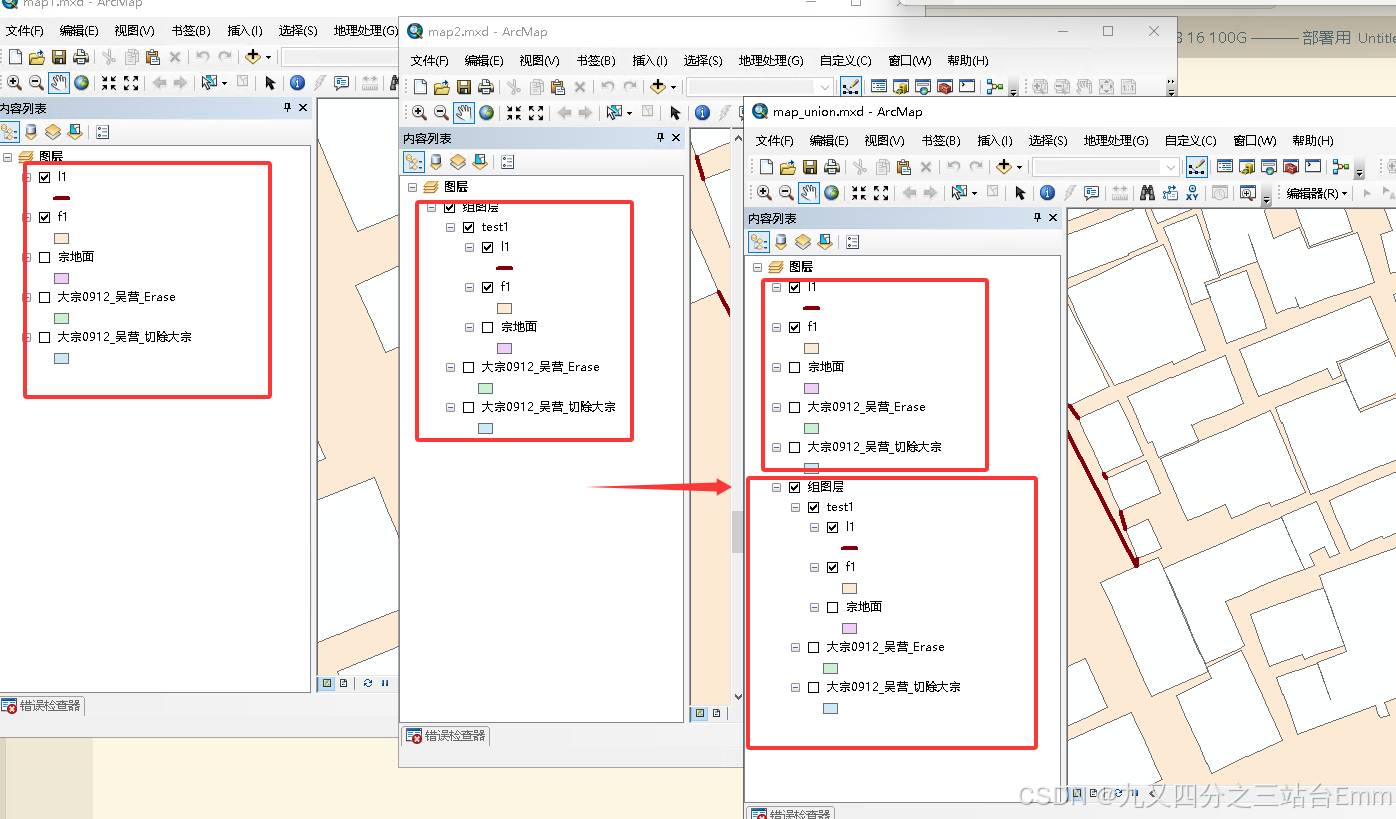

你的图片正是这种结构 👇
（左：两个独立 MXD） →（右：自动合并到一个 MXD）

2. 场景效果展示（你的截图解读）

左：map1.mxd
中：map2.mxd
右：合并后的 map_union.mxd

每个 MXD 内容都包含：

• 普通图层：l1、f1、宗地图面

• 分析图层：_Erase、_切除大宗

• 自己创建的组图层 test1（图层被归类整理）

最终目标是：

✅ 按照多个 MXD 的顺序，依次把顶层图层合并到新 MXD

❌ 不要重复导入组图层的子图层

❌ 不要展开子图层导致结构混乱

脚本最终实现的效果与你图片完全一致：
👇
（右侧结果：一个 MXD 下保留 test1 组图层 + 各顶层图层）

3. 脚本核心逻辑讲解

脚本中最关键的判断是：

if lyr.longName == lyr.name:

ArcMap 中：

• lyr.longName 是完整路径（如 “test1\l1”）

• lyr.name 是图层名（如 “l1”）

当两者相同 → 说明图层没有父级 → 顶层图层

这让脚本能做到：

• 不把 test1 里包含的 l1、f1 再复制进去

• 保留 test1 整个组图层的完整结构

这一步非常关键，否则 MXD 会被复制得一团糟。

4. 完整 Python 工具脚本（可直接运行）

下面是你提供的脚本，我做了格式优化，并加上注释说明，适合放入 Toolbox：

# -*- coding: utf-8 -*-
import arcpy
import arcpy.mapping as mapping
import arcgisscripting

gp = arcgisscripting.create()  # 兼容 AddMessage 输出

def merge_mxds(mxd_list, output_mxd):

    if len(mxd_list) < 2:
        raise Exception("至少需要两个 MXD 才能合并！")

    # 以第一个 MXD 作为基准工程
    mxd_base = mapping.MapDocument(mxd_list[0])
    df_base = mapping.ListDataFrames(mxd_base)[0]

    # 依次处理后续 MXD
    for mxd_path in mxd_list[1:]:
        gp.AddMessage("开始处理 MXD：{}".format(mxd_path))
        mxd_other = mapping.MapDocument(mxd_path)
        df_other = mapping.ListDataFrames(mxd_other)[0]

        # 只合并顶层图层（避免组图层展开）
        for lyr in mapping.ListLayers(mxd_other, "", df_other):
            if lyr.longName == lyr.name:
                gp.AddMessage("     添加图层：{}".format(lyr.name))
                mapping.AddLayer(df_base, lyr, "BOTTOM")

        del mxd_other  # 释放内存

    # 保存合并结果
    mxd_base.saveACopy(output_mxd)
    del mxd_base

    gp.AddMessage(u"合并完成！生成文件：{}".format(output_mxd))


if __name__ == "__main__":
    try:
        mxd_list = arcpy.GetParameterAsText(0)
        gp.AddMessage("输入 MXD 列表: {}".format(mxd_list))

        output_mxd = arcpy.GetParameterAsText(1)
        gp.AddMessage("输出 MXD 文件: {}".format(output_mxd))

        mxd_list = mxd_list.split(";")

        merge_mxds(mxd_list, output_mxd)

    except Exception as e:
        gp.AddError("运行出错：{}".format(e))
        raise

5. 如何封装成 ArcGIS 工具箱（Toolbox）

1. 新建一个 .pyt 或 .tbx 工具箱

2. 新建一个 Script Tool

3. 参数设置如下：

1. 把上面的 Python 脚本绑定进去即可。

6. 使用步骤

1. 在 ArcMap 中打开你的 Toolbox

2. 双击 MXD 合并工具

3. 选择多个 MXD（可多选）

4. 设置输出路径

5. 点击运行

你会看到像这样👇

开始处理 MXD：map2.mxd
    添加图层：test1
    添加图层：宗地图面
    添加图层：大宗0912_吴畲_Erase
……
